| Номер в госреестре | 89409-23 |
| Наименование СИ | Анализаторы жидкости промышленные поточные |
| Обозначение типа СИ | Vishera |
| Изготовитель | Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт"), г. Пермь |
| Год регистрации | 2023 |
| Срок свидетельства | 23.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости промышленные поточные Vishera (далее - анализаторы) предназначены для автоматизированных измерений состава и свойств природных, технологических, промышленных, сточных вод по следующим показателям: химическое потребление кислорода (ХПК), удельная электрическая проводимость, рН, массовая концентрация общего фосфора, массовая концентрация фторид-ионов, массовая концентрация ионов аммония.
Принцип действия анализатора основан на потенциометрическом методе с ионоселективными электродами (для определения рН, массовых концентраций фторид-ионов, ионов аммония), фотометрическом методе (для определения общего фосфора и ХПК) и кондуктометрическом методе для определения удельной электрической проводимости.
Принцип действия потенциометрического метода с ионоселективным электродом основан на измерении зависимости потенциала электрода от концентрации определяемого иона относительно электрода сравнения.
Измерение удельной электрической проводимости осуществляется с использованием специального аналогового кондуктометрического электрода.
При фотометрическом определении к аликвоте исследуемой пробы добавляется один или несколько реагентов, с которыми определяемое вещество образует окрашенное соединение.
Измерение ХПК осуществляется фотометрическим методом после обработки пробы дихроматом калия и сульфатом ртути, который устраняет мешающие хлорид-ионы. Окисление дихромат-ионами органических соединений, присутствующих в растворе, сопровождается изменением окраски раствора; по данному изменению с помощью анализатора определяют значения ХПК.
Измерение общего фосфора осуществляется фотометрическим методом после обработки пробы персульфатом калия (или смесью азотной и хлорной кислот), в результате чего весь содержащийся фосфор окисляется до ортофосфата. В кислой среде ортофосфат реагирует с молибдатом аммония; образовавшаяся фосфорно-молибденовая гетерополикислота в присутствии соли церия сразу же восстанавливается аскорбиновой кислотой до соединения, окрашенного в синий цвет, после чего воду анализируют фотометрически.
Конструктивно анализаторы ХПК и общего фосфора выполнены в едином корпусе, включающем: блок подготовки пробы, измерительный блок с контроллером, механической и гидравлической системами, блок сброса продуктов реакции; анализаторы для определения рН, удельной электрической проводимости и массовых концентраций фторид-ионов и ионов аммония выполнены в виде блока обработки информации, к которому подключаются первичные преобразователи в виде датчиков.
Анализаторы выпускаются в 5-и модификациях, различающихся техническими характеристиками и определяемыми компонентами (показателями) в соответствии с таблицей 1. Модификации Vishera 550-COD и Vishera 550-TP для управления снабжены сенсорными экранами.
Таблица 1 - Модификации анализаторов жидкости промышленных поточных Vishera
| Модификация | Датчики | Назначение |
| Vishera 550-COD | - | Измерение химического потребления кислорода (ХПК) |
| Vishera 550-TP | - | Измерение массовой концентрации общего фосфора |
| Vishera 520-Ion | NH4-500 | Измерение массовой концентрации ионов аммония |
| PF-500-2085 | Измерение массовой концентрации фторид-ионов | |
| Vishera 520-EC | EC-500-A401 | Измерение удельной электрической проводимости |
| EC-500-10.0 | Измерение удельной электрической проводимости | |
| Vishera 520-pH | PH-500-8012 | Измерение рН |
Каждому анализатору присвоен собственный серийный номер, имеющий цифровой формат.
Маркировочная табличка для модификаций Vishera 550-COD и Vishera 550-TP расположена на левой боковой панели, нанесена методом наклейки. На маркировочной табличке приводится информация о производителе, наименование изделия, год выпуска, серийный номер.
Серийный номер для модификаций Vishera 520-Ion, Vishera 520-EC и Vishera 520pH расположен в верхней части лицевой панели, методом наклейки. Каждому датчику присвоен собственный серийный номер, имеющий цифровой или буквенно-цифровой формат. Серийный номер датчика отображен на соединительном кабеле, методом наклейки, а также приведен в паспорте.

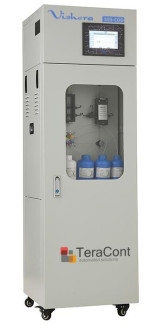

Общий вид анализаторов жидкости промышленных поточных: Vishera 550-COD, Vishera 550-TP, Vishera 520-Ion, Vishera 520-EC, Vishera 520-pH - приведен на рисунке 1.
Е1УЛ
□
V'uu
Vishera 550-COD
Vishera 550-TP
Vishera 520-Ion с датчиками NH4-500 и PF- Vishera 520-EC с датчиками EC-500-A401 / 500-2085 и EC-500-10.0
Vishera 520-pH с датчиком PH-500-8012
Рисунок 1 - Общий вид анализаторов жидкости промышленных поточных Vishera Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое осуществляет обработку, отображение и передачу результатов измерений и является метрологически значимым. Идентификационные данные ПО приведены в таблице 2.
Основные функции ПО - прием и преобразование первичной измерительной информации, хранение градуировочных характеристик, обработка и отображение текущих результатов измерений, формирование архива по измеряемым и рассчитываемым параметрам, отображение текущих результатов измерений и просмотр архива, отображение предаварийных и аварийных состояний, передача по запросу накопленной информации на внешний удаленный компьютер (сервер).
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные | Модификация анализатора | ||||
| данные | Vishera 550-COD | Vishera 550-TP | Vishera 520-Ion | Vishera 520-EC | Vishera 520pH |
| Идентификационное наименование ПО | - | - | - | - | |
| Номер версии ПО | не ниже 1.01 | не ниже 1.01 | не ниже 1.081.031.10 | не ниже 1.111.02 | не ниже 1.111.03 |
| Цифровой идентификатор ПО | - | - | - | - | - |
| Конструкция | системы и | организация | работы ПО | исключает | возможность |
несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Таблица 3 - Метрологические характеристики
| Модификация | Наименование характеристики | Значение |
| Vishera 550-COD | Диапазон измерений ХПК, мг/дм3 | от 5 до 10000 |
| Пределы допускаемой относительной погрешности измерений ХПК, % | ± 10 | |
| Vishera 550-TP | Диапазон измерений массовой концентрации общего фосфора, мг/дм3 | от 0,1 до 500 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации общего фосфора, %, в поддиапазонах измерений: от 0,1 до 100 мг/дм3 включ. св. 100 до 500 мг/дм3 | ± 10 ± 20 |
| Модификация | Наименование характеристики | Значение |
| Vishera 520-Ion | Диапазон измерений массовой концентрации фторид-ионов, мг/дм3 | от 0,5 до 1000 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации фторид-ионов, %, в поддиапазонах измерений: от 0,5 до 1 0 мг/дм3 включ. св. 10 до 500 мг/дм3 включ. св. 500 до 1000 мг/дм3 | ± 16 ± 8 ± 5 | |
| Диапазон измерений массовой концентрации ионов аммония, мг/дм3 | от 0,5 до 1000 | |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ионов аммония, %, в поддиапазонах измерений: от 0,5 до 1 0 мг/дм3 включ. св. 10 до 500 мг/дм3 включ. св. 500 до 1000 мг/дм3 | ± 20 ± 10 ± 8 | |
| Vishera 520-EC с датчиком EC-500-A401 | Диапазон измерений удельной электрической проводимости, мСм/см | от 0,005 до 200 |
| Пределы допускаемой приведенной погрешности (к верхнему значению поддиапазона измерений) измерений удельной электрической проводимости, % в поддиапазонах измерений: от 0,005 до 0,05 мСм/см включ. св. 0,05 до 0,5 мСм/см включ. св. 0,5 до 1 мСм/см включ. св. 1 до 10 мСм/см включ. св. 10 до 50 мСм/см включ. св. 50 до 200 мСм/см | ±6 | |
| Диапазон измерений температуры с датчиками удельной электрической проводимости, °С | от 0 до +100 | |
| Предел допускаемой абсолютной погрешности измерений температуры с датчиками удельной электрической проводимости, °С | ±0,5 | |
| Vishera 520-EC с датчиком EC-50010.0 | Диапазон измерений удельной электрической проводимости, мСм/см | от 0,001 до 20 |
| Пределы допускаемой относительной погрешности измерений удельной электрической проводимости, % | ±5 | |
| Диапазон измерений температуры с датчиками удельной электрической проводимости, °С | от 0 до +100 | |
| Предел допускаемой абсолютной погрешности измерений температуры с датчиками удельной электрической проводимости, °С | ±0,5 |
| Модификация | Наименование характеристики | Значение |
| Vishera 520-pH | Диапазон измерений рН | от 0 до 14 |
| Предел допускаемой абсолютной погрешности измерений pH | ±0,1 | |
| Диапазон измерений температуры с датчиком рН, °С | от 0 до +100 | |
| Предел допускаемой абсолютной погрешности измерений температуры с датчиком рН, °С | ±0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||
| Vishera 550- COD | Vishera 550-TP | Vishera 520-Ion | Vishera 520-EC | Vishera 520-pH | |||
| Г абаритные размеры, мм, не более - длина - высота - ширина | 450 1570 500 | 104 144 144 | 128 98 98 | ||||
| Масса, кг, не более | 90 | 0,9 | |||||
| Габаритные размеры датчиков, мм, не более - длина -диаметр | - | NH4- 500 | PF-500- 2085 | EC-500- A401 | EC-500 10.0 | PH-500 8012 | |
| 155 30,5 | 207 28 | 190 22,5 | 120 22,5 | 175 28 | |||
| Масса датчиков, кг, не более | - | 0,5 | 0,6 | 0,5 | 0,5 | 0,5 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230 ±10% 50 | 220 ±10% 50/60 | |||||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +28 80 | от +5 до +40 80 | |||||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Анализатор жидкости промышленный поточный | Vishera | 1 шт. |
| 2 Принадлежности для подключения анализатора | - | 1 экз. |
| 3 Руководство по эксплуатации | - | 1 шт. |
| 4 Комплект принадлежностей | - | 1 шт. |
| 5 Методика поверки | - | 1 экз. |
| 6 Паспорт | - | 1 экз. |
Приведены в разделе 3.4 «Порядок измерений» Руководств по эксплуатации для модификаций Vishera 550-COD и Vishera 550-TP, в разделе 5 «Настройка» Руководств по эксплуатации для модификаций Vishera 520-Ion, Vishera 520-EC и Vishera 520-pH.
Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Приказ Росстандарта от 09.02.2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»
Приказ Росстандарта от 23.12.2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
ТУ 26.51.53-001-22615133-2023 Анализаторы жидкости промышленные поточные Vishera. Технические условия
