| Номер в госреестре | 89410-23 |
| Наименование СИ | Хроматографы жидкостные |
| Обозначение типа СИ | SCION LC6000 Series |
| Изготовитель | SCION Instruments (NL) BV, Нидерланды; производственная площадка Shanghai Techcomp Instrument Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 23.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные SCION LC6000 Series (далее- хроматографы) предназначены для измерений содержания компонентов, входящих в состав анализируемых проб природных и искусственных объектов методами жидкостной хроматографии в соответствии с методами (методиками) измерений.
Принцип действия хроматографов основан на разделении компонентов анализируемой пробы на колонке в потоке жидкой подвижной фазы и последующем их детектировании с помощью детектора. Принцип детектирования, в зависимости от типа детектора - спектрофотометрический с изменяемой длиной волны, спектрофотометрический с диодной матрицей, флуори-метрический и рефрактометрический.
Хроматографы представляют собой модульные стационарные лабораторные приборы, состоящие из насоса (насосов), системы ввода пробы, термостата с аналитической хроматографической колонкой и детектора (детекторов), дозаторов (автоматические и ручные инжекторы), системы обработки данных. В комплект хроматографа одновременно может входить несколько детекторов. Комплектация хроматографов зависит от конкретных аналитических задач.
Все модули, входящие в состав хроматографа, управляются с помощью специализированного программного обеспечения, устанавливаемого на внешний ПК.
Хроматографы комплектуются по заказу следующими детекторами: спектрофотометрическими с изменяемой длиной волны UV-6410, спектрофотометрическим с диодной матрицей DA-6430, флуориметрическим FL-6440 и рефрактометрическим RI-6460. Комплектуются по заказу: насосом PU-6100, термостатом колонок CO-6310 (CO-6320), а также устройствами дозирования - ручным типа Reodyne (опционально) и/или автоматическим устройством дозирования -автосамплером AS-6210 (AS-6220), органайзером OR-6510.
Насос PU-6100 выполнен по последовательной двухплунжерной схеме. Опционально насос оснащается встраиваемым мембранным шестиканальным проточным дегазатором малого объема и автоматическим устройством промывки плунжеров. Насос обеспечивает формирование четырехкомпонентного градиента на стороне низкого давления с высокой воспроизводимостью, имеет устройство промывки плунжеров и датчики утечек в стандартной комплектации.
Автосамплеры AS-6210 и AS-6220 позволяют автоматизировать работу хроматографа и выполнять все рутинные операции по вводу пробы в автоматическом режиме. Автосамплер AS-6220 имеет опцию термостатирования образцов на элементах Пельтье. Автосамплеры оснащен датчиками утечек.
Термостат колонок C0-6310 (CO-6320) оснащен воздушно-циркуляционным термоста-тированием, что обеспечивает высокую воспроизводимость результатов анализа. Термостат также оснащен датчиками утечек.
Органайзер OR-6510 предназначен для установки бутылок с хроматографическими элюентами и промывочными растворами, подключения электропитания модулей прибора к электрической сети и обеспечения интерфейсного взаимодействия ПО и прибора. Органайзер оснащен датчиком утечки.
Нанесение знака поверки на хроматограф и пломбирование хроматографа не предусмотрено.
Обозначение типа хроматографа и заводской номер модуля в формате буквенно-цифрового или цифрового обозначения нанесены на информационную табличку (шильд), находящуюся на задней панели каждого модуля, входящего в состав хроматографа.
Наименование модуля, состоящее из буквенно-цифрового обозначения, нанесено в правом нижнем углу его лицевой панели.
Дополнительно на шильде в строке «modute» указано сокращенное наименование хроматографа (SCION) и цифровое обозначение модуля, соответствующее цифровой части наименования модуля, указанного на его передней панели.
Заводские номера модулей, входящих в состав хроматографа, указываются в паспорте хроматографа. Заводским номером, идентифицирующим хроматограф, является заводской номер насоса, указанный в его паспорте. При наличии двух насосов их заводские номера указываются через дробь.

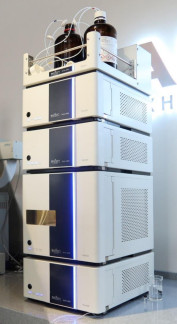

Общий вид хроматографов приведен на рисунке 1. Вид шильда с цифровым обозначением модуля хроматографа и его заводским номером приведен на рисунке 2.
| Таблица 1 - Идентификационные данные ПО | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CompassCDS |
| Номер версии (идентификационный номер) ПО | Не ниже 4.1.0.394 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Детектор спектрофотометрический с изменяемой длиной волны UV-6410 | |
| Уровень флуктуационных шумов нулевого сигнала, Б, не более | 2,0 ■ 10-5 |
| Дрейф нулевого сигнала, Б/ч, не более | tJ- -0 ,5 2, |
| Предел детектирования антрацена (длина волны 250 нм), г/см3, не более | 2,0 ■ 10-9 |
| Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (п =6), %: -по времени удерживания -по площади пика | 1,0 2,0 |
| Пределы допускаемого значения относительного изменения выходного сигнала (площадь пика) за 4 ч непрерывной работы, % | ±3,0 |
| Детектор спектрофотометрический с диодной матрицей DA-6430 | |
| Уровень флуктуационных шумов нулевого сигнала, Б, не более | 3,0 ■ 10-5 |
| Дрейф нулевого сигнала, Б/ч, не более | 2,5 ■ 10-4 |
| Предел детектирования антрацена (возбуждение - 250 нм, регистрация 600 нм), г/см3, не более | 2,0 ■ 10-9 |
| Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (п =6), %: -по времени удерживания -по площади пика | 1,0 2,0 |
| Пределы допускаемого значения относительного изменения площади пика за 4 ч непрерывной работы, % | ±3,0 |
| Детектор флуориметрический FL-6440 | |
| Предел детектирования антрацена (возбуждение - 248 нм, регистрация 396 нм), г/см3, не более | 1,0 ■ 10-12 |
| Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (п =6), %: -по времени удерживания -по площади пика | 2,0 3,0 |
| Пределы допускаемого значения относительного изменения площади пика за 4 ч непрерывной работы, % | ±4,0 |
| Детектор рефрактометрический RI-6460 | |
| Уровень флуктуационных шумов нулевого сигнала, ед.рефр., не более | 2,5 ■ 10-8 |
| Дрейф нулевого сигнала, ед.рефр., не более | -0 ,0 2, |
| Предел детектирования сахарозы, г/см3, не более | 2,0 ■ 10-7 |
| Наименование характеристики | Значение |
| Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (п =6), %: -по времени удерживания -по площади пика | 2,0 3,0 |
| Пределы допускаемого значения относительного изменения площади пика за 4 ч непрерывной работы, % | ±4,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Детектор спектрофотометрический с изменяемой длиной волны UV-6410 | |
| Спектральный диапазон, нм | от 190 до 600 |
| Габаритные размеры (ДхШхВ), мм, не более | 360x495x175 |
| Масса, кг, не более | 14 |
| Потребляемая мощность, В-А, не более | 100 |
| Детектор спектрофотометрический с диодной матрицей DA-6430 | |
| Спектральный диапазон, нм: | от 190 до 900 |
| Габаритные размеры (ДхШхВ), мм, не более | 360x495x175 |
| Масса, кг, не более | 14 |
| Потребляемая мощность, В-А, не более | 100 |
| Детектор флуориметрический FL-6440 | |
| Спектральный диапазон, нм: по возбуждению по испусканию (эмиссии) | от 200 до 850 от 250 до 900 |
| Габаритные размеры (ДхШхВ), мм, не более | 340x495x340 |
| Масса, кг, не более | 25 |
| Потребляемая мощность, В-А, не более | 330 |
| Детектор рефрактометрический RI-6460 | |
| Габаритные размеры (ДхШхВ), мм, не более: | 340x400x175 |
| Масса, кг, не более | 12 |
| Потребляемая мощность, В-А, не более | 150 |
| Автосамплер AS-6210 (AS-6220) | |
| Габаритные размеры (ДхШхВ), мм, не более: | 340x525x340 |
| Масса, кг, не более | 26 |
| Потребляемая мощность, В-А, не более | 330 |
| Термостат колонок C0-6310 | |
| Габаритные размеры (ДхШхВ), мм, не более: | 360x495x175 |
| Масса, кг, не более | 13 |
| Наименование характеристики | Значение |
| Потребляемая мощность, В-А, не более | 230 |
| Термостат колонок C0-6320 | |
| Габаритные размеры (ДхШхВ), мм, не более: | 166x382x610 |
| Масса, кг, не более | 18 |
| Потребляемая мощность, В-А, не более | 230 |
| Насос PU-6100 | |
| Габаритные размеры (ДхШхВ), мм, не более: | 360x495x175 |
| Масса, кг, не более | 16 |
| Потребляемая мощность, В-А, не более | 96 |
| Органайзер OR-6510 | |
| Габаритные размеры (ДхШхВ), мм, не более: | 360x495x210 |
| Масса, кг, не более | 9 |
| Потребляемая мощность, В-А, не более | 520 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °C | от +17 до +28 |
| Относительная влажность воздуха, %, не более | 75 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | 220±22 50±1 |
| Показатель надежности | |
| Средняя наработка до отказа, ч, не менее | 10000 |
наносится на шильд каждого модуля в составе хроматографа в виде наклейки, как показано на рисунке 2 и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность хроматографа
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный в составе: | SCION LC6000 Series | |
| - насос | PU-6100 | 1 шт.* |
| - термостат колонок | CO-6310 (CO-6320) | 1 шт. |
| - детектор спектрофотометрический с из- | UV-6410 | По заказу |
| меняемой длиной волны | ||
| - детектор спектрофотометрический с ди- | DA-6430 | По заказу |
| одной матрицей | ||
| - детектор флуориметрический | FL-6440 | По заказу |
| - детектор рефрактометрический | RI-6460 | По заказу |
| - автосамплер | AS-6210 (AS-6220) | По заказу |
| - органайзер | OR-6510 | 1 шт. |
| Наименование | Обозначение | Количество |
| Комплект ЗИП | - | По заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| *по заказу возможна специальная комплектация с двумя насосами | ||
приведены в документе «Хроматографы жидкостные SCION LC6000 Series. Руководство по эксплуатации» разделы 1 - 9 «Scion Instruments».
При использовании в сфере государственного регулирования обеспечения единства измерений хроматограф применяется в соответствии с аттестованными методиками (методами) измерений.
Стандарт предприятия «Хроматографы жидкостные SCION LC6000 Series». SCION Instruments (NL) BV.
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
