Установка поверочная УПСГ-1800, 89413-23

Назначение

Установка поверочная УПСГ-1800 (далее - установка), предназначена для измерений, воспроизведения, хранения и передачи единиц объема и объемного расхода газа.

Область применения - поверка средств измерений расхода и количества газа.

Установка применяется в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.

Описание

Принцип действия установки основан на воспроизведении единиц объема и объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода или объема воздуха, измеренного поверяемым (калибруемым) средством измерений с объемным расходом или объемом воздуха, воспроизведенным установкой.

В качестве измеряемой (поверочной) среды используется атмосферный воздух. Создание требуемого значения расхода воздуха обеспечивается с помощью одного или нескольких сопел критических, установленных параллельно.

В состав установки входят:

-    система создания расхода;

-    система контроля и измерения параметров;

-    испытательный участок с комплектом прямых участков, переходников и заглушек;

-    силовой шкаф.

Система создания расхода состоит из:

-    расходного блока малых расходов;

-    расходного блока больших расходов;

-    блока вакуумных насосов малых расходов;

-    блока вакуумных насосов больших расходов;

-    шкафа управления насосами.

Система контроля и измерения параметров состоит из:

-    шкафа управления и измерения параметров с пультом;

-    термогигрометра с каналом измерения давления;

-    устройств съема сигнала и кабелей.

Каждый расходный блок содержит:

-    набор эталонных критических сопел;

-    посадочные места для установки сопел;

-    арматуру для создания и регулирования расхода воздуха.

Набор контрольно-измерительных приборов и вспомогательного оборудования включает:

-    Секундомеры электронные с таймерным входом СТЦ-2М (регистрационный №65349-16);

-    Датчик давления МИДА-ДД-15 (регистрационный № 50730-17);

-    Датчики давления МИДА-ДВ-15 (регистрационный № 50730-17);

-    Измеритель влажности и температуры ИВТМ-7 (регистрационный № 71394-18);

-    Термогигрометр автономный ИВА-6 (регистрационный № 82393-21);

Воздух в тракте установки приводится в движение за счет разницы давлений на входе и выходе установки. Давление на входе установки равно атмосферному давлению. Давление в вакуумной магистрали создаётся вакуумным насосом или компрессорами. Из рабочего помещения воздух поступает в поверяемое средство измерения. Далее воздух через трубопроводы поступает в расходные блоки, где проходит через эталонные преобразователи расхода, которые установлены в специальных посадочных местах.

Необходимое значение расхода обеспечивается подключением определенной комбинации сопел. В процессе поверки необходимо поддерживать критический перепад давления между входным и выходным сечениями критических сопел.

Включение и выключение сопел осуществляется при помощи запорной арматуры-вручную. Перепад давления между входным и выходным сечением критических сопел контролируется по показаниям датчиков давления.

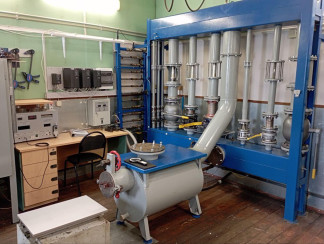

Общий вид установки с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2.

Установка поверочная

Модель УПСГ-1800

Диапазон измерений 0,05 - 1700 м3/час

Заводской № 2211001

Год выпуска 2022 г.

Доверительные границы относительной погрешности (при доверительной вероят-    0 3

ности 0,95) измерения (воспроизведения)    0

объемного расхода и объема газа, %

ООО «Городская метрологическая компания» 170028 г. Тверь, пр-т Победы, д. 51в/2, помещение 1

Рисунок 2 - Внешний вид информационной таблички

Знак утверждения типа и семизначный заводской номер наносится на маркировочную табличку методом лазерной гравировки, которая крепится на боковую поверхность шкафа управления и измерения параметров.

Пломбировка установки не предусмотрена.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, методом лазерной гравировки, и на титульный лист руководства по эксплуатации и паспорта установки типографическим способом.

Комплектность

Таблица 4 - Комплектность средства измерения

Сведения о методах измерений

приведены в п. 2 «Использование по назначению» документа «Установка поверочная УПСГ-1800. Руководство по эксплуатации. УПСГ.0002.001 РЭ».

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. №1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа».
