| Номер в госреестре | 89416-23 |
| Наименование СИ | Регуляторы-измерители технологические малоканальные |
| Обозначение типа СИ | БАЗИС-РИТМ |
| Изготовитель | Акционерное общество "Экоресурс" (АО "Экоресурс"), г. Воронеж |
| Год регистрации | 2023 |
| Срок свидетельства | 23.06.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регуляторы-измерители технологические малоканальные БАЗИС-РИТМ (далее по тексту -БАЗИС-РИТМ) предназначены для измерительного преобразования входных сигналов напряжения и силы постоянного электрического тока, сигналов от термопар (ТП), термопреобразователей сопротивления (ТС) в цифровой код, а также приема и обработки дискретных сигналов.
БАЗИС-РИТМ представляет собой один корпус щитового монтажа. Принцип действия БАЗИС-РИТМ основан на преобразовании измеряемых величин в цифровой код в модуле ввода, передачи кода в процессорный модуль, обработки его в соответствии с пользовательской конфигурацией и выдачи управляющего воздействия посредством модуля вывода.

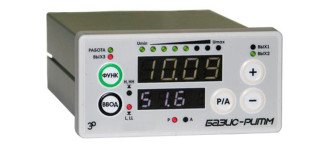

Общий вид БАЗИС-РИТМ показан на рисунке 1.
Заводской номер БАЗИС-РИТМ указывается в формате числового кода в паспорте и на корпусе. Место расположения заводского номера показано на рисунке 2.
Пломбирование БАЗИС-РИТМ не предусмотрено.
Нанесение знака поверки на БАЗИС-РИТМ не предусмотрено.
Структура программного обеспечения (ПО) БАЗИС-РИТМ включает метрологически незначимую часть (ПО верхнего уровня, пользовательскую конфигурацию) и метрологически значимую часть, которая реализуется в микроконтроллере измерительного модуля и состоит из подпрограмм измерения, обработки и хранения аналоговых сигналов.
1
Заводской номер БАЗИС-РИТМ
Идентификационные данные метрологически значимого ПО БАЗИС-РИТМ приведены в таблице 1.
Конструкция БАЗИС-РИТМ и способ коррекции ПО исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики БАЗИС-РИТМ нормированы с учётом ПО.
Таблица 1 - Идентификационные данные метрологически значимого ПО БАЗИС-РИТМ
| Наименование ПО | Идентифи кационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| Подпрограмма измерения аналоговых сигналов | measurement | не ниже 1.00 | — | — |
| Подпрограмма обработки аналоговых сигналов и хранения значений | processing | не ниже 1.00 | — | — |
| Подпрограмма передачи значений | transmission | не ниже 1.00 | — | — |
Метрологические характеристики БАЗИС-РИТМ приведены в таблице 2.
Таблица 2 - Метрологические характеристики БАЗИС-РИТМ
| Наименование характеристики | Диапазон преобразований аналоговых сигналов | Выходной сигнал | Пределы допускаемой основной приведенной к диапазону измерений погрешности, % |
| 1 | 2 | 3 | 4 |
| Входные сигналы силы постоянного тока, мА | от 0 до 20 | 16 бит | ±0,1 |
| Входные сигналы напряжения постоянного тока, мВ | от 0 до 100 | ||
| Входные сигналы от термопар (ТП) 1 | L: от -150 до +700 °С (от -7,831 до +57,859 мВ) К: от -150 до +1300 °С (от -4,913 до +52,410 мВ) N: от -150 до +1300 °С (от -3,336 до +47,513 мВ) В: от 500 до 1800 °С (от 1,242 до 13,591 мВ) S: от 200 до 1600 °С (от 1,441 до 16,777 мВ) R: от 200 до 1600 °С (от 1,469 до 18,849 мВ) А-1: от 0 до 2500 °С (от 0 до 33,640 мВ) А-2: от 0 до 1800 °С (от 0 до 27,232 мВ) А-3: от 0 до 1800 °С (от 0 до 26,773 мВ) Е: от -150 до +1000 °С (от -7,279 до +76,373 мВ) T: от -150 до +400 °С (от -4,648 до +20,872 мВ) J: от -100 до +1200 °С (от -4,633 до +69,533 мВ) |
| 1 | 2 | 3 | 4 |
| Входные сигналы от термопреобразователей сопротивления (ТС) 2) | 50П (а = 0,00391 °С-1): от -200 до +850 °С (от 8,62 до 197,58 Ом) Pt50 (а = 0,00385 °С-1), от -200 до +850 °С (от 9,26 до 195,24 Ом) 100П (а = 0,00391 °С-1): от -200 до +850 °С (от 17,24 до 395,16 Ом) Pt100 (а = 0,00385 °С-1), от -200 до +850 °С (от 18,52 до 390,48 Ом) Pt500 (а = 0,00385 °С-1), от -200 до +700 °С (от 92,6 до 1726,4 Ом) Pt1000 (а = 0,00385 °С-1), от -200 до +200 °С (от 185,2 до 1758,6 Ом) 50М (а=0,00428 °С-1): от -180 до +200 °С (от 10,27 до 92,8 Ом) 100М (а=0,00428 °С-1): от -180 до +200 °С (от 20,53 до 185,60 Ом) 500М (а=0,00428 °С-1): от -180 до +200 °С (от 102,7 до 928 Ом) 1000М (а=0,00428 °С-1): от -180 до +180 °С (от 205,3 до 1770,4 Ом) 100Н (а=0,00617 °С-1): от -60 до +180 °С (от 69,45 до 223,21 Ом) 500Н (а=0,00617 °С-1): от -60 до +180 °С (от 347,3 до 1116,1 Ом) | 16 бит | ±0,1 |
Входные сигналы от термопреобразователей сопротивления (ТС) 2)
Пр имечания:
1000Н (а=0,00617 °С-1): от -60 до +120 °С (от 694,5 до 1759,5 Ом)
1. Номинальные статические характеристики (НСХ) ТП по ГОСТ Р 8.585-2001.
2. Для сигналов от ТП пределы допускаемой погрешности указаны с учетом погрешностей канала компенсации температуры холодного спая, но без учета погрешности компенсационного ТС.
3. НСХ ТС по ГОСТ 6651-2009.
4. Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые ±10 °С в диапазоне рабочих температур, не превышают пределы допускаемой основной погрешности._
Технические характеристики БАЗИС-РИТМ указаны в таблице 3. Таблица 3 - Технические характеристики БАЗИС-РИТМ
| Наименование характеристики | Значение | |
| Параметры электрического питания | напряжение постоянного тока, В | 24±1,2 |
| напряжение переменного тока, В частота, Гц | 220±22 50±1 | |
| потребляемая мощность, не более, В-А | 7,5 | |
| Рабочие условия эксплуатации | температура окружающего воздуха, °С | от -30 до +50 |
| относительная влажность окружающего воздуха при температуре +30 °С и более низких температурах (без конденсации), % | до 75 | |
| атмосферное давление, кПа | от 84 до 106,7 | |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений Таблица 4 - Комплектность БАЗИС-РИТМ
| Наименование | Обозначение | Количество, шт |
| Регулятор-измеритель технологический малоканальный* | БАЗИС-РИТМ* | 1 |
| Комплект монтажных и запасных частей | — | 1 |
| Руководство по эксплуатации на электронном носителе | 5ДА2.407.018 РЭ | 1 |
| Паспорт | 5ДА2.407.018 ПС | 1 |
| Комплект прикладного ПО на электронном носителе | — | 1 |
| Примечание : * - Состав и обозначение определяется спецификацией заказа. | ||
приведены в документе руководство по эксплуатации 5ДА2.407.018 РЭ.
ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;
ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования»;
ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
ТУ 4210-018-35846590-13 (5ДА2.407.018 ТУ) Регулятор-измеритель технологический малоканальный БАЗИС-РИТМ. Технические условия.
