| Номер в госреестре | 89419-23 |
| Наименование СИ | Дифрактометры рентгеновские |
| Обозначение типа СИ | EMMA |
| Изготовитель | "GBC Scientific Equipment Pty Ltd.", Австралия |
| Год регистрации | 2023 |
| Срок свидетельства | 23.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дифрактометры рентгеновские EMMA (далее - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенодифракционного и рентгеноструктурного анализа материалов.
Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга. Дифрактометры построены по оптической схеме, в которой проба исследуемого вещества находится в центре рентгеновского гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллографических атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей рентгеновского гониометра с требуемыми угловыми скоростями.
Конструктивно дифрактометры представляют собой модульные настольные приборы, состоящие из: высоковольтного источника питания рентгеновской трубки, блока управления, сбора и обмена данными, блока управления приводом, измерительного блока, включающего в себя: рентгеновский гониометр (инициализация конфигурации 9/9 или инициализация конфигурации 9/29), рентгеновскую трубку с анодами из различных материалов, определяемых конфигурацией (медь, кобальт, хром, железо), блок детектирования с пропорциональным ксеноновым детектором или твердотельным детектором, предметный столик.
Пломбирование дифрактометров не предусмотрено. Конструкция дифрактометров обеспечивает ограничение доступа к частям дифрактометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Корпус дифрактометров изготовлен из металлических сплавов, пластика и окрашен в цвета в соответствии с технической документацией производителя.
Каждый экземпляр дифрактометра имеет серийный номер, расположенный на табличке на задней стороне дифрактометра. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом.
Нанесение знака поверки на дифрактометры не предусмотрено.

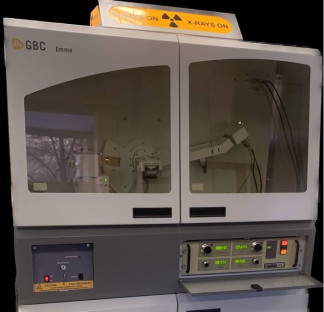

Общий вид дифрактометров и место нанесения серийного номера представлены на рисунках 1 и 2.
Дифрактометры оснащены программным обеспечением (далее - ПО) Visual XRD, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, и программным обеспечением XRD TRACES, позволяющим обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть. ПО может устанавливается на персональный компьютер.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Конструкция дифрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО дифрактометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | Visual XRD | XRD TRACES |
| Номер версии (идентификационный номер) ПО | не ниже 1.036 | не ниже 6.7.27 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов дифракции 29, ° | от 0 до 160 |
| Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов 29, ° | ±0,05 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная угловая скорость сканирования углов 29, °/мин | 100 |
| Минимальный шаг сканирования, ° | 0,002 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 750 1830 1100 |
| Масса, кг, не более | 225 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - напряжение переменного тока, В - частота переменного тока, Гц | от +18 до +32 80 220±22 50±1 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дифрактометр рентгеновский | emma | 1 шт. |
| Персональный компьютер | — | 1 шт. |
| Программное обеспечение | Visual XRD | 1 шт. |
| Программное обеспечение | XRD TRACES | 1 шт. |
| Комплект аксессуаров (приспособления для настройки и калибровки, держатели, кюветы) | — | 1 шт. |
| Чиллер* | — | 1 шт. |
| Тумба на колесах (для установки дифрактометра)* | — | 1 шт. |
| Источник бесперебойного питания* | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Наименование | Обозначение | Количество |
| Руководство пользователя на программное обеспечение Visual XRD | - | 1 экз. |
| Руководство пользователя на программное обеспечение XRD traces | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| *по заказу | ||
приведены в документе «Дифрактометры рентгеновские EMMA. Руководство пользователя» (Введение «О рентгеновской дифракции»).
Техническая документация фирмы «GBC Scientific Equipment Pty Ltd.», Австралия.
