Государственный реестр средств измерений

Пластины плоские стеклянные Обозначение отсутствует, 89421-23

Пластины плоские стеклянные (далее по тексту - пластины) предназначены для проверки интерференционным методом притираемости и плоскостности измерительных поверхностей плоскопараллельных концевых мер длины, призматических мер плоского угла, калибров, измерительных приборов и инструментов.
Карточка СИ
Номер в госреестре 89421-23
Наименование СИ Пластины плоские стеклянные
Обозначение типа СИ Обозначение отсутствует
Изготовитель Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск
Год регистрации 2023
Срок свидетельства 23.06.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Пластины плоские стеклянные (далее по тексту - пластины) предназначены для проверки интерференционным методом притираемости и плоскостности измерительных поверхностей плоскопараллельных концевых мер длины, призматических мер плоского угла, калибров, измерительных приборов и инструментов.

В случае применения пластины в качестве эталона, она может использоваться для поверки и калибровки интерферометров для измерений параметров отклонений от плоскостности оптических поверхностей и аттестации их в качестве эталонов в соответствии с Государственной поверочной схемой для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 15.12.2022 № 3189.

Описание

Принцип измерений основан на интерференции, возникающий при наложении рабочей поверхностью пластин на поверяемую поверхность концевых мер длины, калибров, измерительных приборов и инструментов.

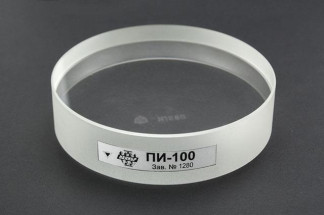

Пластины изготавливают из оптического стекла в форме прямых цилиндров с плоскими непараллельными торцевыми поверхностями, из которых одна или обе являются рабочими. Рабочая поверхность обозначена стрелкой на боковой поверхности пластины.

Пластины изготавливают девяти типоразмеров, отличающихся между собой номинальным значением диаметра (таблица 3): ПИ-50, ПИ-60, ПИ-80, ПИ-100, ПИ-120, ПИ-150, ПИ-200, ПИ-250, ПИ-300.

В зависимости от максимального допустимого отклонения от плоскостности каждый типоразмер изготавливается в трех исполнениях (таблицы 1, 2).

Заводской номер в виде буквенно-цифрового или цифрового обозначения на боковую цилиндрическую поверхность пластины в виде наклейки типографским методом.

Технические характеристики

Таблица 1 - Метрологические характеристики пластин

Типоразмер

Номинальное значение диаметра, мм

Максимальное допустимое отклонение от плоскостности

пластин, мкм

Исполнение 1

Исполнение 2

Исполнение 3

ПИ-50

50,0

0,03

0,09

0,12

ПИ-60

60,0

0,03

0,09

0,12

ПИ-80

80,0

0,03

0,09

0,12

ПИ-100

100,0

0,03

0,09

0,12

ПИ-120

120,0

0,06

0,12

0,18

ПИ-150

150,0

0,12

0,21

0,30

ПИ-200

200,0

0,12

0,21

0,30

ПИ-250

250,0

0,15

0,30

0,40

ПИ-300

300,0

0,15*

0,30*

0,40*

* - нормируется на диаметре 280 мм, соосно номинальному диаметру

Таблица 2 - Метрологические характеристики пластин

Типоразмер

Номинальное значение диаметра, мм

Предел допускаемой абсолютной погрешности воспроизведения отклонения от плоскостности, мкм

Исполнение 1

Исполнение 2

Исполнение 3

ПИ-50

50,0

0,01

0,16

0,16

ПИ-60

60,0

0,01

0,16

0,16

ПИ-80

80,0

0,01

0,16

0,16

ПИ-100

100,0

0,01

0,16

0,16

ПИ-120

120,0

0,04

0,30

0,30

ПИ-150

150,0

0,30

0,30

0,30

ПИ-200

200,0

0,30

0,30

0,30

ПИ-250

250,0

0,30

0,30

0,30

ПИ-300

300,0

0,30*

0,30*

0,30*

* - нормируется на диаметре 280 мм, соосно номинальному диаметру

Таблица 3 -Технические характеристики пластин

Типоразмер

Номинальное значение диаметра, мм

Допускаемое

отклонение

от

номинального значения диаметра пластины, мм

Номинальное значение толщины пластины, мм

Допускаемое

отклонение

от

номинального значения толщины пластины, мм

Масса, не более, кг

ПИ-50

50,0

±2,0

20,0

±2,0

0,12

ПИ-60

60,0

±2,0

20,0

±2,0

0,17

ПИ-80

80,0

±2,0

25,0

±2,0

0,37

ПИ-100

100,0

±2,0

25,0

±2,0

0,57

ПИ-120

120,0

±2,0

30,0

±2,0

0,98

ПИ-150

150,0

±2,0

30,0

±2,0

1,52

ПИ-200

200,0

±2,0

40,0

±2,0

3,59

ПИ-250

250,0

±2,0

45,0

±2,0

6,28

ПИ-300

300,0

±2,0

45,0

±2,0

9,02

Таблица 4 - Условия эксплуатации пластин

Наименование характеристики

Значение

Температура окружающей среды, °С Относительная влажность воздуха, не более, %

от +17 до +23 80

Знак утверждения типа

наносится на титульный лист паспорта пластины типографским способом Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Пластина плоская стеклянная

-

1 шт.

Футляр

-

1 шт.

Паспорт

ПИ.00.001.ПС

1 экз.

Сведения о методах измерений

приведены в разделе 5 «Порядок работы» паспорта пластин.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2022 г. № 3189 «Об утверждении Государственной поверочной схемы для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей»;

ТУ 26.51.66.140-015-04567838-2020 «Пластины плоские стеклянные. Технические условия».

Зарегистрировано поверок 121
Поверителей 3
Актуальность данных 07.12.2024
