| Номер в госреестре | 89431-23 |
| Наименование СИ | Контроллеры измерительные |
| Обозначение типа СИ | FloBoss S600+ |
| Изготовитель | SC Emerson SRL, Румыния |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные FloBoss S600+ (далее - контроллер) предназначены для измерений и преобразований аналоговых сигналов силы и напряжения постоянного электрического тока, частоты переменного электрического тока, количества импульсов и вычислений физико-химических свойств, расхода и количества газа.
Принцип действия контроллеров основан на измерении сигналов, поступающих от измерительных преобразователей давления, перепада давления, температуры, расхода, объема и других преобразователей, их дальнейшем преобразовании в значения измеряемых параметров и вычислении по соответствующему алгоритму объемного расхода и объема природного газа, приведенных к стандартным условиям, теплоты сгорания и физических параметров природного газа.
Контроллеры выполнены в корпусе, на передней панели которых расположены жидкокристаллический дисплей с подсветкой и 26-кнопочная клавиатура, обеспечивающие возможность просмотра конфигурационных параметров и локального управления, а также светодиод состояния. На задней стороне расположены разъемы для подключения и интерфейсы связи с внешними устройствами. Сбор сигналов осуществляется модулями ввода/вывода по соответствующим каналам ввода/вывода: аналоговым, импульсным, частотным, дискретным и цифровым каналам (HART), а также модулем центрального процессора по цифровым каналам (Modbus). Полученные сигналы обрабатываются согласно алгоритмам, заложенным в программном обеспечении, и используются в вычислениях, необходимых для учетных операций и реализации функций управления. Обмен данными организован с помощью коммуникационных портов, расположенных на модуле центрального процессора.
Выполнение основных функций и вычислений производится центральным процессором, способным обрабатывать 64-битные числа с плавающей запятой, с использованием математики чисел с двойной точностью. В целях повышения надежности, накапливаемые результаты вычислений (сумматоры) сохраняются в трех независимых ячейках памяти (тройные регистры).
Основные функции контроллеров:
- преобразование измеренных сигналов в значения измеряемых величин;
- вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям, в соответствии с ГОСТ 8.611-2013;
- расчет физико-химических показателей газа в соответствии ГОСТ 31369-2008 (ИСО 6976:1995), ГОСТ 30319.2-2015 и ГОСТ 30319.3-2015;
- проведение обработки результатов анализа компонентного состава природного газа, передаваемых от потокового хроматографа для расчета физико-химических показателей;
- хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;
- сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;
- балансировка потоков, управление отгрузками продуктов и реализация других алгоритмов, заданных оператором.
Контроллеры имеют интерфейсы связи RS232, RS422/ RS485 и Ethernet для обмена информацией с внешними устройствами и системой более высокого уровня. Поддерживаются протоколы Modbus ASCII, Modbus RTU, Modbus ТСР/1Р.
Дополнительно встроенный web-сервер обеспечивает реализацию всех функций передней панели, а также позволяет производить диагностику с помощью web-браузера персонального компьютера, подключенного к контроллеру по протоколу Ethernet.
Место нанесения знака утверждения типа не предусмотрено.

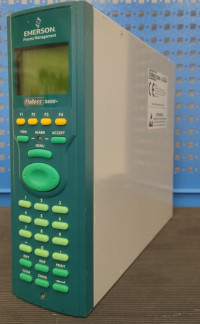

Заводской номер в виде арабских цифр наносится методом печати на шильдик, расположенный на боковой части корпуса. Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Общий вид, место нанесения заводского номера и схема пломбировки контроллеров от несанкционированного доступа представлены на рисунке 1.
К данному типу относятся контроллеры с заводскими номерами 18361863, 18361864, 20027135, 20027136, 20027836, 20027967.
Программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части и обеспечивает реализацию функций контроллеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | APPLICATION SW | GOST CSUM |
| Номер версии (идентификационный номер) ПО | 06.27 | - |
| Цифровой идентификатор ПО (CRC-16) | - | 2694 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений сигналов силы постоянного тока, мА | от 4 до 20 |
| Диапазон измерений сигналов напряжения постоянного тока, В | от 1 до 5 |
| Диапазон измерений частотных сигналов, Гц | от 50 до 10000 |
| Пределы допускаемой приведенной погрешности измерений сигналов силы постоянного тока, % диапазона измерений: - основной - дополнительной, вызванной отклонением температуры окружающего воздуха от плюс (23±5) °С на 1 °С | ±0,04 ±0,001 |
| Пределы допускаемой приведенной погрешности измерений сигналов напряжения постоянного тока, % диапазона измерений: - основной - дополнительной, вызванной отклонением температуры окружающего воздуха от плюс (23±5) °С на 1 °С | ±0,02 ±0,001 |
| Пределы допускаемой относительной погрешности измерений частотного сигнала, % | ±0,002 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов (частота следования импульсов от 50 до 10000 Гц), импульсы на каждые 10000 импульсов, импульс | ±1 |
| Пределы допускаемой относительной погрешности измерений времени, % | ±0,05 |
| Пределы допускаемой относительной погрешности вычислений физических свойств, расхода и количества газа, % | ±0,002 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 20 до 32 |
| Потребляемая мощность, Вт, не более | 48 |
| Габаритные размеры, мм, не более | |
| - высота | 305 |
| - ширина | 270 |
| - длина | 85 |
| Масса, кг, не более | 6 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа | от -10 до +60 90 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 120000 |
| Средний срок службы, лет | 15 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Контроллер измерительный FloBoss S600+ | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе «Передняя панель» руководства по эксплуатации.
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
