| Номер в госреестре | 89437-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "АЛЬЯНСЭНЕРГОСБЫТ" №1 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "АЛЬЯНСЭНЕР ГОСБЫТ" (ООО "АЛЬЯНСЭНЕРГОСБЫТ"), г. Ульяновск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО «АЛЬЯНСЭНЕРГОСБЫТ» №1 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень - информационно-вычислительный комплекс (ИВК) , включающий в себя сервер баз данных (СБД) (далее по тексту - сервер ИВК) , устройство синхронизации времени УСВ-3 (далее-УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «ПИРАМИДА 2.0 Пром», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Результаты измерений для каждого интервала измерения и 30-минутные данные
коммерческого учета соотнесены с текущим московским временем. Результаты измерений передаются в целых числах кВтч.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы сервера ИВК, где осуществляется хранение, накопление и обработка поступающей информации, в частности, вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. Сервер ИВК с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.
Сервер ИВК обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Интернет.
Сервер ИВК раз в сутки формирует отчеты в формате XML-макетов в соответствии с регламентами оптового рынка электроэнергии и мощности (ОРЭМ), осуществляет подписание данных отчетов электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового и розничных рынков электроэнергии (мощности).
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК и сервер ИВК). В состав СОЕВ входит устройство синхронизации о времени УСВ-3, синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.
Сервер ИВК в автоматическом режиме (не реже 1 раза в сутки), сравнивает собственную шкалу времени со шкалой времени УСВ-3 и не зависимо от величины расхождения производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется при каждом сеансе связи, но не реже одного раза в сутки. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, сервера ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

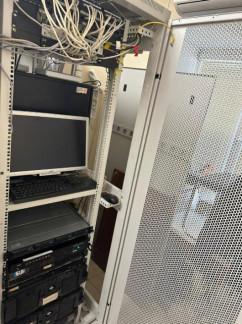

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера.
В АИИС КУЭ используется ПО «ПИРАМИДА 2.0 Пром». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| BinaryPackC ontrols.dll | 10.6 | EB1984E0072ACFE1C797269B9DB15476 | MD5 |
| CheckDataIntegrity.dll | E021CF9C974DD7EA91219B4D4754D5C7 | ||
| ComIECFunctions.dll | BE77C5655C4F19F89A1B41263A16CE27 | ||
| ComModbusFunctions.dll | AB65EF4B617E4F786CD87B4A560FC917 | ||
| ComStdFunctions.dll | EC9A86471F3713E60C1DAD056CD6E373 | ||
| DateTimeProcessing.dll | D1C26A2F55C7FECFF5CAF8B1C056FA4D | ||
| SafeValuesDataUpdate.dll | B6740D3419A3BC1A42763860BB6FC8AB | ||
| SimpleVerifyDataStatuses.dll | 61C1445BB04C7F9BB4244D4A085C6A39 | ||
| SummaryCheckCRC.dll | EFCC55E91291DA6F80597932364430D5 | ||
| ValuesDataProcessing .dll | 013E6FE1081A4CF0C2DE95F1BB6EE645 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
| Таблица 2 - Состав изме | рительных каналов АИИС КУЭ | ||||
| о, <и S о К | Наименование измерительного канала | Состав измерительного канала | |||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | ИВК | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | ТП 6 кВ ООО "УПРЗ", РУ-0,4 кВ, ввод 0,4 кВ тр-ра Т-1 | Т-0,66 1500/5 КТ 0,5 Рег.№ 52667-13 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | УСВ-3, рег. № 84823-22 /Сервер ИВК |
| 2 | ТП 6 кВ ООО "УПРЗ", РУ-0,4 кВ, с.ш. 0,4 кВ, авт. №6 | Т-0,66 150/5 КТ 0,5 Рег.№ 52667-13 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 3 | ТП 2350 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ тр-ра Т-1 | ТШП-100 1500/5 КТ 0,5S Рег.№ 58385-20 | - | Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1,0 Рег.№ 80590-20 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 4 | РУ-6 кВ ТП-2022Э 6/0,4 кВ, 1 СШ -6 кВ, РУ-0,4 кВ, ввод 0,4 кВ тр-ра Т-1 | ТТИ-100 1000/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | УСВ-3, рег. № 84823-22 /Сервер ИВК |
| 5 | РУ-6 кВ ТП-2022Э 6/0,4 кВ, 2 СШ -6 кВ, РУ-0,4 кВ, ввод 0,4 кВ тр-ра Т-2 | ТТИ-100 1000/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 6 | ВРУ-0,4 кВ ООО "ТоргСтрой", ввод 0,4 кВ | Т-0,66 100/5 КТ 0,5 Рег.№ 52667-13 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 7 | ВРУ-0,4 кВ Насосной станции, Авт. №1, ввод 0,4 кВ | Т-0,66 100/5 КТ 0,5 Рег.№ 52667-13 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 8 | ВРУ-0,4 кВ Насосной станции, Авт. №2, ввод 0,4 кВ | Т-0,66 100/5 КТ 0,5 Рег.№ 52667-13 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 9 | ТП-1308г 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 800/5 КТ 0,5 Рег.№ 52667-13 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 10 | ТП-1309г 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 М У3 2000/5 КТ 0,5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 11 | ТП-1311г 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | ТТИ-100 1500/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 12 | ТП-1448 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | ТТЕ-60 600/5 КТ 0,5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 13 | ТП-1590 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТИ- 100 1000/5 КТ 0,5 Зав.№ А41611 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 14 | ТП-1591 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТК-60 800/5 КТ 0,5S Рег.№ 56994-14 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 15 | ТП-1587 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТК-60 800/5 КТ 0,5S Рег.№ 56994-14 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | УСВ-3, рег. № 84823-22 /Сервер ИВК |
| 16 | ТП-1584 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТИ- 60 600/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 17 | ТП-1588 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТК-60 800/5 КТ 0,5S Рег.№ 56994-14 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 18 | КТП-1000 кВА 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1,авт.№1 | Т-0,66 М У3 1500/5 КТ 0,5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 19 | КТП-1000 кВА 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1,авт.№2 | ТТН -100 1500/5 КТ 0,5 Рег.№ 58465-14 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 20 | ЩУ-0,4 кВ Мельница, Ввод-0,4 кВ | ТТЕ-30 200/5 КТ 0,5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 21 | РУ-0,4 кВ Хранилище, Ввод-0,4 кВ | ТТЕ-60 400/5 КТ 0,5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 22 | РУ-0,4 кВ МТФ-1, Ввод-0,4 кВ | ТТЕ-60 400/5 КТ 0.5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 23 | ТП-1 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | Т-0,66 1000/5 КТ 0,5S Рег.№ 67928-17 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 24 | ТП-4А 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | Т-0,66 1000/5 КТ 0,5, Рег.№ 67928-17 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 25 | ТП-4А 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-2 | Т-0,66 1000/5 КТ 0,5 Рег.№ 67928-17 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 26 | ТП-5 10 кВ, РУ- 0,4 кВ, ввод-0,4 кВ Т-2 | ТТН-40 400/5 КТ 0,5 Рег.№ 58465-14 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 27 | ТП-6 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | Т-0,66 У3 800/5 КТ 0,5S Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 28 | ТП-7 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-2 | Т-0,66 У3 1000/5 КТ 0,5S Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 29 | ТП-8 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-2 | Т-0,66 1000/5 КТ 0,5S Рег.№ 67928-17 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | УСВ-3, рег. № 84823-22 /Сервер ИВК |
| 30 | ТП-9 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | Т-0,66 800/5 КТ 0,5 Рег.№ 67928-17 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 31 | ТП-11 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | ТТН-40 400/5 КТ 0,5 Рег.№ 58465-14 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 32 | ТП-11 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-2 | ТТИ- А 250/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 33 | ТП-1543 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | ТТЕ -85 1000/5 КТ 0,5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 34 | ТП-1543 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-2 | Т-0,66 У3 1000/5 КТ 0,5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 35 | КТП-5702э 10 кВ, РУ-0,4 кВ, Ввод-0,4 кВ Т-1 | Т-0,66 У3 400/5 КТ 0,5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 36 | КТП-5703э 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | ТШЛ-СЭЩ 1000/5 КТ 0,5 Рег.№ 51624-12 | - | СЭТ-4ТМ.03М.09 КТ 0,5 S/1,0 Рег.№ 36697-12 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 37 | ТП-2227 10 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 200/5 КТ 0,5 Рег.№ 67928-17 | - | Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1,0 Рег.№ 2334518 | УСВ-3, рег. № 84823-22 /Сервер ИВК |
| 38 | ТП №1693п 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТЕ-60 400/5 КТ 0,5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 39 | ТП №1773п 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТИ-60 600/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 40 | ТП №1775п 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТЕ-85 1000/5 КТ 0,5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 41 | ТП №1005э 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТЕ-30 200/5 КТ 0,5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 42 | ВРУ-0,4 кВ ООО Ульяновсктрансстрой, ввод-0,4 кВ | - | - | Меркурий 236 ART-02 PQRS КТ 1,0/2,0 Рег.№ 47560-11 | |
| 43 | КП-6 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч.15, КЛ-6 кВ | ТПЛМ-10 150/5 КТ 0,5 Рег.№ 2363-68 | НТМИ-6-66 6000/100 КТ 0,5 Рег.№2611-70 | СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег.№ 27524-04 | |
| 44 | КТП-64 6/0,4 кВ, РУ-0,4 кВ, яч.4 | - | - | Меркурий 230 ART-02 PQRSIN КТ 1,0/2,0 Рег.№ 23345-07 | |
| 45 | КТП-64 6/0,4 кВ, РУ-0,4 кВ, яч.7 | ТТИ-30 150/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 46 | КТП-141(1), фидер 3, ШУ-0,4 кВ | ТТИ-40 500/5 КТ 0,5 Рег.№28139-12 | - | СЭТ-4ТМ.03М.08 КТ 0,2S/0,5 Рег.№ 36697-17 | |
| 47 | ТП-1889 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, ввод 0,4 кВ Т-1 | ТТИ-100 1000/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 48 | ТП-1889 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ввод 0,4 кВ Т-2 | ТТИ-100 1000/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | УСВ-3, рег. № 84823-22 /Сервер ИВК |
| 49 | ТП-1889 10 кВ, РУ-0,4 кВ, 3 с.ш. 0,4 кВ, ввод 0,4 кВ Т-3 | ТТИ-100 1000/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 50 | ТП-1889 10 кВ, РУ-0,4 кВ, 4 с.ш. 0,4 кВ, ввод 0,4 кВ Т-4 | ТТИ-100 1000/5 КТ 0,5 Рег.№ 28139-12 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 51 | ТП-1889 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, яч. 1, КЛ-0,4 кВ | Т-0,66 200/5 КТ 0,5 Рег.№ 67928-17 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 52 | БКРП 10 кВ, РУ-10 кВ, яч.1 | ТЛО-10 400/5 КТ 0,5S Рег.№ 25433-11 | 3xЗНОЛП-НТЗ-10 10000:^3/100:^3 КТ 0,5 Рег.№ 51676-12 | Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег.№ 23345-07 | |
| 53 | БКРП 10 кВ, РУ-10 кВ, яч.6 | ТЛО-10 400/5 КТ 0,5S Рег.№ 25433-11 | 3хЗНОЛП-НТЗ-10 10000:^3/100:^3 КТ 0,5 Рег.№ 51676-12 | Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег.№ 23345-07 | |
| 54 | ЦРП 10 кВ, РУ-10 кВ, 1 с.ш. 10 кВ, яч.12, КЛ-10 кВ | ТПЛ-10-М 50/5 КТ 0,5 Рег.№ 22192 -07 | НАМИ-10 10000/100 КТ 0,2 Рег.№11094-87 | СЭТ-4ТМ.02М.02 КТ 0,2S/0,5 Рег.№ 36697-08 | |
| 55 | ВРУ 0,4 кВ Здания спортзала и плавательного бассейна, ввод-0,4 кВ | ТТЕ-30 200/5 КТ 0,5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS КТ 0,5S/1,0 Рег.№ 47560-11 | |
| 56 | РП-50 0,4 кВ, ЩУ-0,4 кВ ПАО Мегафон | - | - | Меркурий 236 ART-02 PQRS КТ 1,0/2,0 Рег.№ 47560-11 | |
| 57 | ТП-2243Э 6 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, ф.1 | Т-0,66 М УЗ/II 1500/5 КТ 0,5S Рег.№ 50733-12 | - | СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-12 | |
| 58 | ТП-2243Э 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, ф.2 | Т-0,66 М УЗ/II 1500/5 КТ 0,5S Рег.№ 50733-12 | - | СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег.№ 36697-12 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 59 | ВЛЗ 10 кВ ПС 35 кВ Уткино - КТП №1, КТП №2, КТП №3, оп.А8, ПКУ 10 кВ; 10кВ | ТОЛ-К-10У2 30/5 КТ 0,5S Рег.№ 57873-14 | 3хЗНОЛП-НТЗ-10 10000:^3/100:^3 КТ 0,5 Рег.№ 51676-12 | Меркурий 234 ARTM.00.PB.G КТ 0,5S/1,0 Рег.№ 48266-11 | УСВ-3, рег. № 8482322 /Сервер ИВК |
| 60 | КТП №1764 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1; 0.4кВ | Т-0,66 У3 400/5 КТ 0,5 Рег.№ 71031-18 | - | ПСЧ-4ТМ.05МК.16 КТ 0,5S/1,0 Рег.№ 64450-16 |
Примечания:
1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
2. Допускается замена УСВ на аналогичные утвержденных типов.
3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
| Таблица 3 - Основные метрологические характеристики ИК АИИС | КУЭ | ||
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±5, % | Границы погрешности в рабочих условиях ±5, % |
| 1 | 2 | 3 | 4 |
| 1, 2, 4-13,16,18-22,2426,30-41,45,47-51,55,60 | Активная Реактивная | 1,2 1,7 | 2,8 4,3 |
| 3, 14,15,17,23,2729,57,58 | Активная Реактивная | 1,2 1,7 | 1,6 2,4 |
| 42,44,56 | Активная Реактивная | 1,0 1,6 | 2,8 4,4 |
| 43 | Активная Реактивная | 1,0 1,6 | 1,6 2,6 |
| 46 | Активная Реактивная | 1,2 1,8 | 1.7 2.7 |
| 52,53,59 | Активная Реактивная | 1,2 1,8 | 2,9 4,5 |
| 54 | Активная Реактивная | 0,8 1,1 | 0,9 1,4 |
| Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC (SU), (±) с | 5 | ||
Продолжение таблицы 3_
Пр имечания:
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая)
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95.
3 Границы погрешности результатов измерений приведены для cos ф=0,8, токе ТТ, равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от +5 до +35°С
| Таблица 4 - Основные технические характеристики АИИС КУЭ | |
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов | 60 |
| Нормальные условия | |
| параметры сети: | |
| - напряжение, % от ином | от 98 до 102 |
| - ток, % от 1ном | от 100 до 120 |
| - коэффициент мощности | 0,8 |
| - частота, Гц | 50 |
| температура окружающей среды для счетчиков, °С | от +21 до +25 |
| Условия эксплуатации | |
| параметры сети: | |
| - напряжение, % от ином | от 90 до 110 |
| - ток, % от 1ном | от 1(2) до 120 |
| - коэффициент мощности cosф ^тф) | от 0,5 инд. до 1 емк |
| - частота, Гц | от 49,6 до 50,4 |
| температура окружающей среды для ТТ и ТН, °С | от -40 до +60 |
| температура окружающей среды для счетчиков, °С | от +5 до + 35 |
| температура окружающей среды для сервера ИВК, °С | от +10 до + 30 |
| атмосферное давление, кПа | от 80,0 до 106,7 |
| относительная влажность, %, не более | 98 |
| Надежность применяемых в АИИС КУЭ компонентов | |
| Счетчики: | |
| - среднее время наработки на отказ, ч, не менее | |
| СЭТ-4ТМ.03М (рег.№ 36697-12) | 165000 |
| СЭТ-4ТМ.03М (рег.№ 36697-17) | 220000 |
| СЭТ-4ТМ.02М.02 (рег.№ 36697-08) | 140000 |
| СЭТ-4ТМ.03 (рег.№ 27524-04) | 90000 |
| ПСЧ-4ТМ.05МК (рег.№ 64450-16) | 165000 |
| Меркурий 236 (рег.№ 47560-11) | 220000 |
| Меркурий 230 (рег.№ 80590-20) | 210000 |
| Меркурий 230 (рег.№ 23345-07) | 150000 |
| Меркурий 230 (рег.№ 23345-18) | 150000 |
| Меркурий 234 (рег.№ 48266-11) | 220000 |
| УСВ-3: | |
| - среднее время наработки на отказ, ч, не менее | 45000 |
| Сервер ИВК: | |
| - среднее время наработки на отказ, ч, не менее | 100000 |
| - среднее время восстановления работоспособности, ч | 1 |
| Продолжение таблицы 4 | |
| 1 | 2 |
| Глубина хранения информации Счетчики: -каждого массива профиля при времени интегрирования 30 минут, сут | |
| СЭТ-4ТМ.03М (рег.№ 36697-17) | 114 |
| СЭТ-4ТМ.03М (рег.№ 36697-12) | 114 |
| СЭТ-4ТМ.02М (рег.№ 36697-08) | 113 |
| СЭТ-4ТМ.03 (рег.№ 27524-04) | 113 |
| ПСЧ-4ТМ.05МК (рег.№ 64450-16) | 113 |
| Меркурий 236 (рег.№ 47560-11) | 170 |
| Меркурий 230 (рег.№ 80590-20) | 85 |
| Меркурий 230 (рег.№ 23345-07) | 85 |
| Меркурий 230 (рег.№ 23345-18) | 85 |
| Меркурий 234 (рег.№ 48266-11) | 170 |
| Сервер ИВК: - хранение результатов измерений и информации о | |
| состоянии средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера ИВК с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервере ИВК.
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Т-0,66 | 36 | |
| ТТИ-100 | 24 | |
| ТШП-10 | 3 | |
| Т-0,66 У3 | 18 | |
| Т-0,66 М У3 | 12 | |
| ТТЕ-60 | 12 | |
| ТТК-60 | 9 | |
| ТТИ-60 | 6 | |
| ТТН-100 | 3 | |
| ТТЕ-30 | 4 | |
| ТТН-40 | 6 | |
| Трансформатор тока | ТТИ-А | 3 |
| ТТЕ-85 | 6 | |
| ТШЛ-СЭЩ | 3 | |
| ТТИ-30 | 3 | |
| ТТИ-40 | 3 | |
| ТПЛМ-10 | 2 | |
| ТЛО-10 | 4 | |
| ТПЛ-10-М | 2 | |
| Т-0,66 М УЗ/II | 6 | |
| ТОЛ-К-10У2 | 3 | |
| 3хЗНОЛП-НТЗ-10 | 9 | |
| НАМИ-10 | 1 | |
| НТМИ-6-66 | 1 | |
| Меркурий 236 ART-03 PQRS | 46 | |
| Меркурий 230 ART-03 PQRSIDN | 2 | |
| Меркурий 236 ART-02 PQRS | 1 | |
| СЭТ-4ТМ.03М.09 | 3 | |
| СЭТ-4ТМ.03.01 | 1 | |
| Счетчик электрической энергии | Меркурий 230 ART-02 PQRSIN | 1 |
| СЭТ-4ТМ.03М.08 | 1 | |
| Меркурий 230 ART-00 PQRSIDN | 2 | |
| СЭТ-4ТМ.02М.02 | 1 | |
| Меркурий 234 ARTM.00.PB.G | 1 | |
| ПСЧ-4ТМ.05МК.16 | 1 | |
| Устройство синхронизации времени | УСВ-3 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Формуляр | ФО 26.51.43/09/23 | 1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии ООО «АЛЬЯНСЭНЕРГОСБЫТ» №1. МВИ 26.51.43/09/23, аттестованной ФБУ «Самарский ЦСМ». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 11 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
