| Номер в госреестре | 89438-23 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ТОП-СЕНС |
| Изготовитель | Общество с ограниченной ответственностью "ПКФ ТОП-СЕНС" (ООО "ПКФ ТОП-СЕНС"), г. Москва; Общество с ограниченной ответственностью "ТОП-СЕНС" (ООО "ТОП-СЕНС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 26.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы ТОП-СЕНС (далее - газоанализаторы) предназначены для измерений объемной доли, массовой и довзрывной концентрации токсичных, горючих, углеводородных газов и паров горючих жидкостей, (в том числе газов, образованных в результате испарения горючих жидкостей таких как нефть, керосин, бензин, дизельное топливо), летучих органических соединений и кислорода в воздухе рабочей зоны и атмосферном воздухе, в закрытых (замкнутых) пространствах и жилых помещениях, в промышленных помещениях и открытых пространствах промышленных объектов, трубопроводах и воздуховодах, и подачи предупредительной сигнализации о превышении установленных пороговых значений.
Принцип действия газоанализаторов определяется типом используемого сенсора:
- термокаталитические (ТК), основанные на беспламенном окислении горючих компонентов газовой смеси на поверхности катализатора;
- электрохимические (ЭХ), основанные на потенциостатической амперометрии, заключающейся в измерении тока при электрохимическом окислении вещества на рабочем электроде электрохимической ячейки;
- инфракрасные (ИК), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;
- фотоионизационные (ФИ), основанные на измерении силы тока, вызванного ионизацией газов и паров, пропорциональной концентрации определяемого вещества;
- полупроводниковые (ПП), основанные на измерении изменения электропроводимости полупроводникового газочувствительного слоя пропорциональной концентрации определяемого вещества, при химической адсорбции газа на его поверхности.
Газоанализаторы изготавливаются в следующих модификациях:
- ТОП-СЕНС 210, ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, ТОП-СЕНС 510, ТОП-СЕНС 610 (переносного (портативного) исполнения)
- ТОП-СЕНС 10 N, ТОП-СЕНС 500, ТОП-СЕНС 1000, ТОП-СЕНС 4100 G, ТОП-СЕНС 4100 S, ТОП-СЕНС F, ТОП-СЕНС N (стационарного исполнения).
Модификации газоанализаторов отличаются друг от друга перечнем определяемых компонентов, диапазонами измерений, количеством устанавливаемых сенсоров и конструктивным исполнением.
В зависимости от исполнения газоанализаторы выполнены в металлическом, алюминиевом или пластиковом корпусе.
Конструктивно газоанализаторы представляют собой автоматические приборы непрерывного действия.
Г азоанализаторы в переносном (портативном) исполнении состоят из электронного блока управления, блока установки сенсоров, дисплея (монохромный или цветной), корпуса и элементов питания.
Функционально газоанализаторы в переносном (портативном) исполнении обеспечивают:
- непрерывное измерение концентрации газов, с отображением полученных значений на дисплее;
- диффузионный или принудительный забор пробы, со встроенным либо подключаемым насосом;
- автоматическую либо принудительную установку нуля;
- самодиагностику при включении и во время работы;
- запись событий и измеренных значений во внутреннюю память с сохранением;
- индикацию неисправностей/ошибок/заряда батареи;
- функцию установки защиты от выключения;
- выдачу световой, звуковой и вибросигнализации при достижении предустановленных «ПОРОГОВ» срабатывания.
Газоанализаторы в переносном (портативном) исполнении имеют проводной интерфейс USB, ИК порт и беспроводной модуль передачи данных (частота 2,4 ГГц или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE (опционально)), Bluetooth (опционально); модуль определения местоположения (GPS, ГЛОНАСС (опционально)).
Газоанализаторы в стационарном исполнении состоят из измерительного модуля, электронного модуля, корпуса и крышки. Измерительный модуль имеет в составе один/два из типов сенсоров (ИК, ТК, ПП, ЭХ, ФИ), которые имеют встроенную энергонезависимую память, хранящую градуировочные характеристики, наименование определяемого компонента, диапазон измерения. Выполнены в металлическом алюминиевом корпусе с крышкой, на боковой поверхности которого расположены технологические отверстия для подключения внешних цепей и светозвуковых оповещателей. Цвет окрашиваемых корпусов определяется при заказе.
Функционально газоанализаторы в стационарном исполнении обеспечивают:
- непрерывное автоматическое измерение концентрации газов в воздухе;
- преобразование измеряемой концентрации в унифицированный токовый сигнал и выдачу информации по цифровым каналам связи пропорционально измеренным значениям;
- выдачу токового сигнала (4-20) мА, по протоколу HART, по интерфейсу RS-485 (с протоколом MODBUS) (опционально);
- отображение полученных значений на дисплее либо на внешнем устройстве;
- проводной интерфейс USB, ИК порт и беспроводной модуль передачи данных (частота 2,4 ГГц или 868 МГц по протоколам MXair, LoRaWAN, LoRa, E-WIRE (опционально)), Bluetooth (опционально); модуль определения местоположения (GPS, ГЛОНАСС (опционально));
- контроль за превышением установленных пороговых значений, непрерывную самодиагностику аппаратной части газоанализатора;
- выдачу световой, звуковой и вибросигнализации при достижении предустановленных «ПОРОГОВ» срабатывания;
- самодиагностику при включении.
Газоанализаторы в стационарном исполнении могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.
Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским методом на маркировочную табличку (рисунок 2).
Пломбирование газоанализаторов не предусмотрено.
г) модификация ТОП-СЕНС 360

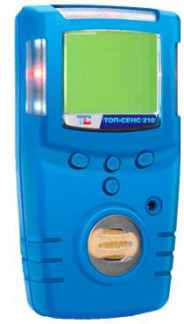

Общий вид газоанализаторов представлен на рисунке 1.
д) модификация ТОП-СЕНС 380
ж) модификация ТОП-СЕНС 610
и) модификация ТОП-СЕНС 1000
м) модификации ТОП-СЕНС 4100 S
л) модификация ТОП-СЕНС 4100 G
н) модификация ТОП-СЕНС 10 N о) модификация ТОП-СЕНС N
Рисунок 1 - Общий вид газоанализаторов
ПОРТАТИВНЫМ ГАЗОАНАЛИЗАТОР
ТОП-СЕНС 260
s/N: B0421I070260
0Ex da ia IIC T3 Ga X
Температура экспл: от -45°С до 60°С р Степень защиты: IP67 ГПГ
[X ООО «ТОП-СЕНС» Г HI
Год выпуска: 2022
Серийный номер
Рисунок 2 - Общий вид маркировочной таблички газоанализаторов
Газоанализаторы имеют встроенное метрологически значимое программное обеспечение (далее - ПО), разработанное для решения задач измерения содержания определяемого компонента в воздухе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологически значимая часть ПО газоанализаторам и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТОП-СЕНС |
| Номер версии (идентификационный номер) ПО | не ниже V1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики газоанализаторов с инфракрасным сенсором (ИК)_
| Определяемый компонент1) | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности | |
| Метан CH4 | ИКсп-СН4-100 | от 0 до 4,4 % (от 0 до 100 % НКПР) | ± 0,22 % (± 5 % НКПР) | |
| - 4 Н4 ”§ G О ИК1 | от 0 до 4,4 % (от 0 до 100 % НКПР) | ± 0,22 % (± 5 % НКПР) | ||
| ИКсп-СН4-50Т | от 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,13 % (± 3 % НКПР) | ||
| ИКсп-СН4-50 | от 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,22 % (± 5 % НКПР) | ||
| ИКсп-СН4-100 % | от 0 до 100 % | ± (0,1+0,049-X) % | ||
| ИКсп-СН4- 7000 | от 0 до 7000 мг/м3 | от 0 до 500 мг/м3 включ. | ± 50 мг/м3 | |
| св.500 до 7000 мг/м3 | ± (0,152X - 15,6) | |||
| Сумма углеводородов С2-С10 (поверочный компонент метан) | ИКсп- С2С10СН4-100 | от 0 до 4,4 % (от 0 до 100 % НКПР) | ± 0,22 % (± 5 % НКПР) | |
| ИКсп- С2С10СН4-50 | от 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,22 % (± 5 % НКПР) | ||
| ИКсп- С2С10СН4- 3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ± 50 мг/м3 | |
| св.500 до 3000 мг/м3 | ± (0,152X - 15,6) | |||
| Сумма углеводородов С2-С10 (поверочный компонент пропан) | ИКсп- С2С10С3Н8-100 | от 0 до 1,7 % (от 0 до 100 % НКПР) | ± 0,085 % (± 5 % НКПР) | |
| ИКсп- С2С10С3Н8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) | ||
| ИКсп- С2С10С3Н8- 3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ± 50 мг/м3 | |
| св.500 до 3000 мг/м3 | ± (0,152X - 15,6) | |||
| Определяемый компонент^ | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности | |
| Этилен C2H4 | ИКсп^Ш- 100 | от 0 до 2,3 % (от 0 до 100 % НКПР) | ± 0,12 % (± 5 % НКПР) | |
| ИКсп^Ш^ | 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) | ||
| Пропан C3H8 | 100 | 0 до 1,7 % (от 0 до 100 %НКПР) | ± 0,085 % (± 5 % НКПР) | |
| 50Т | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,051 % (± 3 % НКПР) | ||
| ^ot-C3H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) | ||
| 100 % | от 0 до 100 % | ± (0,1+0,049-X) % | ||
| ^ot-C3H8- 7000 | от 0 до 7000 мг/м3 | от 0 до 500 мг/м3 включ. | ± 50 мг/м3 | |
| св.500 до 7000 мг/м3 | ± (0,152X - 15,6) | |||
| н-бутан C4H10 | ^«^^10- 100 | от 0 до 1,4 % (от 0 до 100 %НКПР) | ± 0,07 % (± 5 % НКПР) | |
| ИКсп-C4Hlo-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,07 % (± 5 % НКПР) | ||
| 1-бутен C4H8 | ИКсп-C4H8- 100 | от 0 до 1,6 % (от 0 до 100 %НКПР) | ± 0,08 % (± 5 % НКПР) | |
| ИКсп-C4H8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,08 % (± 5 % НКПР) | ||
| 2-метилпропан (изобутан) i-C4H10 | ИКсп-i- C4H10-100 | от 0 до 1,30 % (от 0 до 100 %НКПР) | ± 0,065 % (± 5 % НКПР) | |
| ИКсп-i-C4Hlo- 50 | от 0 до 0,65 % (от 0 до 50 % НКПР) | ± 0,065 % (± 5 % НКПР) | ||
| н-пентан C5H12 | Жоп^^- 100 | от 0 до 1,1 % (от 0 до 100 %НКПР) | ± 0,055 % (± 5 % НКПР) | |
| ИКсп-C5Hl2-50 | от 0 до 0,55 % (от 0 до 50 % НКПР) | ± 0,055 % (± 5 % НКПР) | ||
| Циклопентан С5Н10 | ИКсп-С5Н10- 100 | от 0 до 1,4 % (от 0 до100 % НКПР) | ± 0,07 % (± 5 % НКПР) | |
| ИКсп-С5Ню-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,07 % (± 5 % НКПР) | ||
| н-гексан C6H14 | ^«^6^4- 100 | от 0 до 1,0 % (от 0 до 100 %НКПР) | ± 0,05 % (± 5 % НКПР) | |
| ^OT-C6Hl4-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,05 % (± 5 % НКПР) | ||
| Определяемый компонент^ | Тип сенсора | Диапазон измерений содержания определяемого компонента2)з) | Пределы допускаемой основной абсолютной погрешности | |
| Циклогексан СбН12 | ИКсп-СбН12- 100 | от 0 до 1,0 % (от 0 до 100 %НКПР) | ± 0,05 % (± 5 % НКПР) | |
| ИКсп-СбН12- 50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,05 % (± 5 % НКПР) | ||
| Этан C2H6 | ИКсп-С2Нб- 100 | от 0 до 2,4 % (от 0 до 100 % НКПР) | ± 0,12 % (± 5 % НКПР) | |
| ИКсп-С2Нб- 50 | от 0 до 1,2 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) | ||
| Пары нефтепродуктов | ИКсп-СН- ПН-50 | от 0 до 50 % НКПР | ± 5 % НКПР | |
| Метанол СНзОН | ИКсп- СНз0Н-50 | от 0 до 3,0 % (от 0 до 50 % НКПР) | ± 0,3 % (± 5 % НКПР) | |
| Бензол СбНб | ИКсп-СбНб- 100 | от 0 до 1,2 % (от 0 до100 % НКПР) | ± 0,06 % (± 5 % НКПР) | |
| ИКсп-СбНб- 50 | от 0 до 0,6 % (от 0 до 50 % НКПР) | ± 0,06 % (± 5 % НКПР) | ||
| Пропилен (пропен) СзНб | ИКсп-СзНб- 100 | от 0 до 2,0 % (от 0 до100 % НКПР) | ± 0,1 % (± 5 % НКПР) | |
| ИКсп-СзНб- 50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,1 % (± 5 % НКПР) | ||
| Этанол С2Н5ОН | ИКсп- С2Н5ОН-50 | от 0 до 1,55 % (от 0 до 50 % НКПР) | ± 0,16 % (± 5 % НКПР) | |
| н-гептан С7Н16 | ИКсп-С7Н16- 100 | от 0 до 0,85 % (от 0 до 100 % НКПР) | ± 0,078 % (± 5 % НКПР) | |
| ИКсп-С7Н16- 50 | от 0 до 0,425 % (от 0 до 50 % НКПР) | ± 0,042 % (± 5 % НКПР) | ||
| Оксид этилена С2Н4О | ИКсп- С2Н4О-100 | от 0 до 2,6 % (от 0 до100 % НКПР) | ± 0,13 % (± 5 % НКПР) | |
| ИКсп- С2Н4О-50 | от 0 до 1,3 % (от 0 до 50 % НКПР) | ± 0,13 % (± 5 % НКПР) | ||
| Диоксид углерода СО2 | - <N О О 10 | от 0 до 2,5 % | от 0 до 0,5 % включ. | ± 0,05 % |
| св. 0,5 до 2,5 % | ± (0,1X) % | |||
| ИКсп-СО2-5 | от 0 до 5 % | от 0 до 2,5 % включ. | ± 0,25 % | |
| св. 2,5 до 5,0 % | ± (0,1X) % | |||
| Определяемый компонент^ | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| 2-пропанон (ацетон) C3H6O | ^ot-C3H6O-50 | от 0 до 1,25 % (от 0 до 50 % НКПР) | ± 0,13 % (± 5 % НКПР) |
| 2-метилпропен (изобутилен) i-C4H8 | ИКсп-i- С4Н8-100 | от 0 до 1,6 % (от 0 до 100 % НКПР) | ± 0,08 % (± 5 % НКПР) |
| ИКсп-i-C4H8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,08 % (± 5 % НКПР) | |
| 2-метил-1,3-бутадиен (изопрен) С5Н8 | ИКсп-С5Н8-100 | от 0 до 1,7 % (от 0 до 100 % НКПР) | ± 0,085 % (± 5 % НКПР) |
| ИКсп-С5Н8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) | |
| Ацетилен С2Н2 | ИКсп-С2Н2-100 | от 0 до 2,30 % (от 0 до 100 % НКПР) | ± 0,12 % (± 5 % НКПР) |
| ИКсп-С2Н2-50 | от 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) | |
| Акрилонитрил C3H3N | ИКсп-CзHзN-50 | от 0 до 1,4 % (от 0 до 50 % НКПР) | ± 0,14 % (± 5 % НКПР) |
| Метилбензол (толуол) С7Н8 | ИКсп-С7Н8-100 | от 0 до 1,0 % (от 0 до 100 % НКПР) | ± 0,05 % (± 5 % НКПР) |
| ИКсп-С7Н8-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,05 % (± 5 % НКПР) | |
| Этилбензол С8Н10 | ИКсп- С8Нl0-37,5T | от 0 до 0,3 % (от 0 до 37,5 % НКПР) | ± 0,024 % (± 3 % НКПР) |
| ИКсп- С8Н10-50 | от 0 до 0,4 % (от 0 до 50 % НКПР) | ± 0,03 % (± 3 % НКПР) | |
| н-октан С8Н18 | ИКсп-С8Н18-50 | от 0 до 0,4 % (от 0 до 50 % НКПР) | ± 0,04 % (± 5 % НКПР) |
| Этилацетат С4Н8О2 | ИКсп- С4Н8О2-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,1 % (± 5 % НКПР) |
| Бутилацетат С6Н12О2 | ИКсп- С6Нl2О2-25T | от 0 до 0,3 % (от 0 до 25 % НКПР) | ± 0,036 % (± 3 % НКПР) |
| ИКсп-С6Н12О2-50 | от 0 до 0,6 % (от 0 до 50 % НКПР) | ± 0,06 % (± 5 % НКПР) | |
| 1,3-бутадиен (дивинил) С4Н6 | ИКсп-С4Н6-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,07 % (± 5 % НКПР) |
| Определяемый компонент^ | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| 1,2-дихлорэтан С2ша2 | ИКсп- С2Н402-50 | от 0 до 3,1 % (от 0 до 50 % НКПР) | ± 0,31 % (± 5 % НКПР) |
| Диметилсульфид C2H6S | ИКсп-C2H6S-50 | от 0 до 1,1 % (от 0 до 50 % НКПР) | ± 0,11 % (± 5 % НКПР) |
| 1-гексен С6Н12 | ИКсп-С6Н12-50 | от 0 до 0,6 % (от 0 до 50 % НКПР) | ± 0,06 % (± 5 % НКПР) |
| 2-бутанол (втор-бутанол) sЭХ-C4H9OH | ИКсп^ЭХ- С4Н9ОН-31ДТ | от 0 до 0,5 % (от 0 до 31,2 % НКПР) | ± 0,051 % (± 3 % НКПР) |
| Винилхлорид С2Н3С1 | ИКсп-С2Нэа-50 | от 0 до 1,8 % (от 0 до 50 % НКПР) | ± 0,18 % (± 5 % НКПР) |
| Циклопропан С3Н6 | ИКсп-С3Нб-100 | от 0 до 2,4 % (от 0 до100 % НКПР) | ± 0,12 % (± 5 % НКПР) |
| ИКсп-С3Нб-50 | от 0 до 1,2 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) | |
| Диметиловый эфир С2Н6О | ИКсп-С2НбО-50 | от 0 до 1,35 % (от 0 до 50 % НКПР) | ± 0,14 % (± 5 % НКПР) |
| Диэтиловый эфир С4Н10О | ИКсп-С4НюО-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) |
| Оксид пропилена С3Н6О | ИКсп-С3НбО-50 | от 0 до 0,95 % (от 0 до 50 % НКПР) | ± 0,095 % (± 5 % НКПР) |
| Хлорбензол C6H5Q | - Cl 5 Н5 T О ^ V ОС 13 СП ИК | от 0 до 0,5 % (от 0 до 38,4 % НКПР) | ± 0,039 % (± 3 % НКПР) |
| 2-бутанон (метилэтилкетон) C4H8O | ИКсп-С4Н8О-50 | от 0 до 0,75 % (от 0 до 50 % НКПР) | ± 0,075 % (± 5 % НКПР) |
| 2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОН | ИКсп-tert- С4Н9ОН-50 | от 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) |
| 2-метокси-2-метилпропан (метилтретбутиловы й эфир) tert-С5Нl2О | ИКсп-tert- С5Н12О-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,08 % (± 5 % НКПР) |
| 1,4-диметилбензол (п-ксилол) р-С8Ню | - 0 Н1 оо г, Vn a (N -п 2 ИК | от 0 до 0,2 % (от 0 до 22,2 % НКПР) | ± 0,027 % (± 3 % НКПР) |
| 1,2-диметилбензол (о-ксилол) O-С8Нl0 | ИКсп-О- С8Н10-20Т | от 0 до 0,2 % (от 0 до 20 % НКПР) | ± 0,03 % (± 3 % НКПР) |
| 2-пропанол (изопропанол) ьС3ШОН | ИКсп-i- С3Н7ОН-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,1 % (± 5 % НКПР) |
| Октен С8Н16 | ИКсп-С8Н16- 33,3T | от 0 до 0,3 % (от 0 до 33,3 % НКПР) | ± 0,027 % (± 3 % НКПР) |
| Определяемый компонент1) | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| 2-метилбутан (изопентан) i-С5Нl2 | ИКсп-ьС5Н12-50 | от 0 до 0,65 % (от 0 до 50 % НКПР) | ± 0,065 % (± 5 % НКПР) |
| Метантиол (метилмеркаптан) OT3SH | ИКсп-СН^Н-50 | от 0 до 2,05 % (от 0 до 50 % НКПР) | ± 0,21 % (± 5 % НКПР) |
| Этантиол (этилмеркаптан) С2Н5SH | ИКсп- С2Н5SH-50 | от 0 до 1,4 % (от 0 до 50 % НКПР) | ± 0,14 % (± 5 % НКПР) |
| Ацетонитрил С2НзN | ИКсп-С2Нз^50 | от 0 до 1,5 % (от 0 до 50 % НКПР) | ± 0,15 % (± 5 % НКПР) |
| Диметилдисульфид С2Н6S2 | ИКсп-С2Н6S2-50 | от 0 до 0,55 % (от 0 до 50 % НКПР) | ± 0,055 % (± 5 % НКПР) |
| Кислород О2 | ИКсп-О2-25 | от 0 до 25% | ± 2 % |
| Оксид азота (Закись азота) N2O | ИКсп-N20-1000 | от 0 до 1000 млн-1 | ± 5 % |
| ^OT-N2O-1 | от 0 до 1 % | ± 5 % | |
| Бензин4)5) | ИКсп-CH-ПН -50 | от 0 до 50 % НКПР | ± 5 % НКПР |
| Дизельное топливо4)6) | ffi 0 и Ч 5 ^ | от 0 до 50 % НКПР | ± 5 % НКПР |
| Керосин4)7) | ffi 0 и Ч | от 0 до 50 % НКПР | ± 5 % НКПР |
| Уайт-спирит4)8) | m 0 и т | от 0 до 50 % НКПР | ± 5 % НКПР |
| 1) при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009; 2) диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений; 3) значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020; 4) пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; 5) пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002; 6) пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005; 7) пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86; 8) уайт-спирит по ГОСТ Р 52368-2005; X - содержание определяемого компонента в поверочной газовой смеси, % (мг/м3). | |||
(ИК)
Таблица 3 - Метрологические характеристики газоанализаторов с инфракрасным сенсором
| Определяемый компонент^ | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, млн-1 | массовой концентрации3), мг/м3 | приведен ной к ВПИ | относит ельной | ||
| 1,1,1,2- тетрафторэтан C2H2F4 (R134a) | ИКсп-КЛ34а- 1000 | от 0 до 100 включ. | от 0 до 424 включ. | ± 20 | - |
| св. 100 до 1000 | св. 424 до 4240 | - | ± 20 | ||
| ИКсп-КЛ34а- 2000 | от 0 до 100 включ. | от 0 до 424 включ. | ± 20 | - | |
| св. 100 до 2000 | св. 424 до 8480 | - | ± 20 | ||
| Пентафторэтан C2HF5 (R125) | ИКсп^125- 1000 | от 0 до 100 включ. | от 0 до 499 включ. | ± 20 | - |
| св. 100 до 1000 | св. 499 до 4990 | - | ± 20 | ||
| ИКсп^125- 2000 | от 0 до 100 включ. | от 0 до 499 включ. | ± 20 | - | |
| св. 100 до 2000 | св. 499 до 9980 | - | ± 20 | ||
| Хлордифтор- метан CHClF2(R22) | ИКсп^22- 1000 | от 0 до 100 включ. | от 0 до 360 включ. | ± 20 | - |
| св. 100 до 1000 | св. 360 до 3600 | - | ± 20 | ||
| ИКсп^22- 2000 | от 0 до 100 включ. | от 0 до 360 включ. | ± 20 | - | |
| св. 100 до 2000 | св. 360 до 7200 | - | ± 20 | ||
| Дихлорди- фторметан Сa2F2(R12) | ИКсп^12-100 | от 0 до 50 включ. | от 0 до 251 включ. | ± 20 | - |
| св. 50 до 100 | св. 251 до 503 | - | ± 20 | ||
| 1) при контроле в воздухе рабочей зоны компонентов, указанных в Руководстве по эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009; 2) пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=ХМ/Ут, где С - массовая концентрация компонента, мг/м3; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. | |||||
Таблица 4 - Метрологические характеристики газоанализаторов с термокаталитическим
сенсором (ТК)
| Определяемый компонент^ | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности | |
| Метан CH4 | ТКсп-СН4-50Т | от 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,13 % (± 3 % НКПР) | |
| ТКсп-СН4-50 | от 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,22 % (± 5 % НКПР) | ||
| ТКсп-СН4-7000 | о 70 т / 0 ° 3 0 д ы о | от 0 до 500 мг/м3 включ. | ± 50 мг/м3 | |
| св. 500 до 7000 мг/м3 | ± (0,152X - 15,6) | |||
| Этилен C2H4 | ТКсп -С2Н4-50Т | от 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0,069 % (± 3 % НКПР) | |
| ТКсп-С2Н4-50 | от 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) | ||
| Пропан C3H8 | ТКсп -С3Н8-50Т | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,051 % (± 3 % НКПР) | |
| ТКсп -C3H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) | ||
| ТКсп- C3H8-100 | от 0 до 1,7 % (от 0 до 100 % НКПР) | ± 0,0,051 % (± 3 % НКПР) | ||
| ТКсп- C3H8-7000 | от 0 до 7000 мг/м3 | от 0 до 500 мг/м3 включ. | ± 50 мг/м3 | |
| св.500 до 7000 мг/м3 | ± (0,152X - 15,6) | |||
| н-бутан C4H10 | ТКсп -C4H10-50Т | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,042 % (± 3 % НКПР) | |
| ТКсп -C4H10-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,07 % (± 5 % НКПР) | ||
| 1-бутен C4H8 | ТКсп -С4Н8-50Т | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,048 % (± 3 % НКПР) | |
| ТКсп -C4H8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,08 % (± 5 % НКПР) | ||
| 2-метилпропан (изобутан) i-C4Hl0 | - 0 H1 4 C4 Т .Д О - 5 п с К Т | от 0 до 0,65 % (от 0 до 50 % НКПР) | ± 0,039 % (± 3 % НКПР) | |
| ТКсп -i-C4Hl0-50 | от 0 до 0,65 % (от 0 до 50 % НКПР) | ± 0,065 % (± 5 % НКПР) | ||
| Определяемый компонент^ | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| н-пентан C5H12 | ТКсп -С5Н12-50Т | от 0 до 0,55 % (от 0 до 50 % НКПР) | ± 0,033 % (± 3 % НКПР) |
| ТКсп -С5Н12-50 | от 0 до0,55 % (от 0 до 50 % НКПР) | ± 0,055 % (± 5 % НКПР) | |
| Циклопентан С5Н10 | ТКсп -С5Н10-50Т | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,042 % (± 3 % НКПР) |
| ТКсп -С5Н10-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,07 % (± 5 % НКПР) | |
| н-гексан C6H14 | ТКсп -С6Н14-50Т | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,03 % (± 3 % НКПР) |
| ТКсп -С6Н14-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,05 % (± 5 % НКПР) | |
| Циклогексан С6Н12 | ТКсп -С6Н12-50Т | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,03 % (± 3 % НКПР) |
| ТКсп -С6Н12-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,05 % (± 5 % НКПР) | |
| Этан C2H6 | ТКсп -С2Н6-50Т | от 0 до 1,2 % (от 0 до 50 % НКПР) | ± 0,072 % (± 3 % НКПР) |
| ТКсп -С2Н6-50 | от 0 до 1,2 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) | |
| Метанол OT3OH | ТКсп -OT3OH-50Т | от 0 до 3,0 % (от 0 до 50 % НКПР) | ± 0,18 % (± 3 % НКПР) |
| ТКсп- СНзOH-50 | от 0 до 3,0 % (от 0 до 50 % НКПР) | ± 0,3 % (± 5 % НКПР) | |
| Бензол С6Н6 | ТКсп -С6Н6-50Т | от 0 до 0,6 % (от 0 до 50 % НКПР) | ± 0,036 % (± 3 % НКПР) |
| ТКсп -С6Н6-50 | от 0 до 0,6 % (от 0 до 50 % НКПР) | ± 0,06 % (± 5 % НКПР) | |
| Пропилен (пропен) С3Н6 | ТКсп -С3Н6-50Т | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,06 % (± 3 % НКПР) |
| ТКсп -С3Н6-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,1 % (± 5 % НКПР) | |
| Этанол С2Н5ОН | ТКсп -С2Н5ОН-50Т | от 0 до 1,55 % (от 0 до 48,3 % НКПР) | ± 0,093 % (± 3 % НКПР) |
| ТКсп -С2Н5ОН-50 | от 0 до 1,55 % (от 0 до 48,3 % НКПР) | ± 0,16 % (± 5 % НКПР) |
| Определяемый компонент1) | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| н-гептан С7Н16 | ТКсп -С7Н16-50Т | от 0 до 0,425 % (от 0 до 50 % НКПР) | ± 0,025 % (± 3 % НКПР) |
| ТКсп -С7Н16-50 | от 0 до 0,425 % (от 0 до 50 % НКПР) | ± 0,042 % (± 5 % НКПР) | |
| Оксид этилена С2Н4О | ТКсп -С2Н4О-50Т | от 0 до 1,3 % (от 0 до 50 % НКПР) | ± 0,078 % (± 3 % НКПР) |
| ТКсп -С2Н4О-50 | от 0 до 1,3 % (от 0 до 50 % НКПР) | ± 0,13 % (± 5 % НКПР) | |
| 2-пропанон (ацетон) C3H6O | ТКсп -CзH60-50Т | от 0 до 1,25 % (от 0 до 50 % НКПР) | ± 0,075 % (± 3 % НКПР) |
| ТКсп -C3H6O-50 | от 0 до 1,25 % (от 0 до 50 % НКПР) | ± 0,13 % (± 5 % НКПР) | |
| Водород Н2 | ТКсп -Н2-50Т | от 0 до 2,0 % (от 0 до 50 % НКПР) | ± 0,12 % (± 3 % НКПР) |
| ТКсп -Н2-50 | от 0 до 2,0 % (от 0 до 50 % НКПР) | ± 0,2 % (± 5 % НКПР) | |
| 2-метилпропен (изобутилен) i-C4H8 | ТКсп -i-C4H8-50Т | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,048 % (± 3 % НКПР) |
| ТКсп -i-C4H8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,08 % (± 5 % НКПР) | |
| 2-метил-1,3- бутадиен (изопрен) C5H8 | ТКсп -C5H8-50Т | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,051 % (± 3 % НКПР) |
| ТКсп -C5H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) | |
| Ацетилен С2Н2 | ТКсп -С2Н2-50Т | от 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0,069 % (± 3 % НКПР) |
| ТКсп -С2Н2-50 | от 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) | |
| Акрилонитрил C3H3N | ТКсп -CзHзN-50Т | от 0 до 1,4 % (от 0 до 50 % НКПР) | ± 0,084 % (± 3 % НКПР) |
| ТКсп -C3H3N-50 | от 0 до 1,4 % (от 0 до 50 % НКПР) | ± 0,14 % (± 5 % НКПР) |
| Определяемый компонент^ | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| Метилбензол (толуол) С7Н8 | ТКсп -С7Н8-50Т | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,03 % (± 3 % НКПР) |
| ТКсп -С7Н8-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,05 % (± 5 % НКПР) | |
| Этилбензол С8Н10 | ТКсп -С8Нlo-37,5T | от 0 до 0,3 % (от 0 до 37,5 % НКПР) | ± 0,024 % (± 3 % НКПР) |
| н-октан С8Н18 | ТКсп -С8Н18-50Т | от 0 до 0,4 % (от 0 до 50 % НКПР) | ± 0,024 % (± 3 % НКПР) |
| ТКсп -С8Н18-50 | от 0 до 0,4 % (от 0 до 50 % НКПР) | ± 0,04 % (± 5 % НКПР) | |
| Этилацетат С4Н8О2 | ТКсп -С4Н8О2-50Т | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,06 % (± 3 % НКПР) |
| ТКсп -С4Н8О2-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,1 % (± 5 % НКПР) | |
| Метилацетат С3Н6О2 | ТКсп -С3Н6О2-50Т | от 0 до 1,55 % (от 0 до 50 % НКПР) | ± 0,093 % (± 3 % НКПР) |
| ТКсп -СзН6О2-50 | от 0 до 1,55 % (от 0 до 50 % НКПР) | ± 0,16 % (± 5 % НКПР) | |
| Бутилацетат С6Н12О2 | ТКсп -С6Н12О2-25T | от 0 до 0,3 % (от 0 до 25 % НКПР) | ± 0,036 % (± 3 % НКПР) |
| ТКсп -С3Н6О2-50Т | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,042 % (± 3 % НКПР) | |
| 1,3-бутадиен (дивинил) С4Н6 | ТКсп -С4Н6-50Т | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,042 % (± 3 % НКПР) |
| ТКсп -С4Н6-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,07 % (± 5 % НКПР) | |
| 1,2-дихлорэтан С2Н402 | ТКсп -С2Н402-50Т | от 0 до 3,1 % (от 0 до 50 % НКПР) | ± 0,19 % (± 3 % НКПР) |
| l2- Cl 4 Н4 20 о io - п с К Т | от 0 до 3,1 % (от 0 до 50 % НКПР) | ± 0,31 % (± 5 % НКПР) | |
| Диметилсульфид C2H6S | ТКсп - C2H6S-50Т | от 0 до 1,1 % (от 0 до 50 % НКПР) | ± 0,066 % (± 3 % НКПР) |
| ТКсп - C2H6S-50 | от 0 до 1,1 % (от 0 до 50 % НКПР) | ± 0,11 % (± 5 % НКПР) | |
| 1-гексен С6Н12 | ТКсп -С6Н12-50Т | от 0 до 0,6 % (от 0 до 50 % НКПР) | ± 0,036 % (± 3 % НКПР) |
| ТКсп -С6Н12-50 | от 0 до 0,6 % (от 0 до 50 % НКПР) | ± 0,06 % (± 5 % НКПР) |
| Определяемый компонент^ | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| 2-бутанол (втор-бутанол) sЭХ-C4H9OH | ТКсп ^ЭХ-С4Н9ОН-31,2T | от 0 до 0,5 % (от 0 до 31,2 % НКПР) | ± 0,051 % (± 3 % НКПР) |
| Винилхлорид С2Н3а | - и 3 Н3 2Т 0 0 - 5 п с К Т | от 0 до 1,8 % (от 0 до 50 % НКПР) | ± 0,11 % (± 3 % НКПР) |
| Циклопропан С3Н6 | ТКсп -С3Н6-50Т | от 0 до 1,2 % (от 0 до 50 % НКПР) | ± 0,072 % (± 3 % НКПР) |
| ТКсп -С3Н6-50 | от 0 до 1,2 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) | |
| Диметиловый эфир С2Н6О | ТКсп -С2Н6О-50Т | от 0 до 1,35 % (от 0 до 50 % НКПР) | ± 0,081 % (± 3 % НКПР) |
| ТКсп -С2Н6О-50 | от 0 до 1,35 % (от 0 до 50 % НКПР) | ± 0,14 % (± 5 % НКПР) | |
| Диэтиловый эфир С4Н10О | ТКсп -С4Н10О-50Т | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,051 % (± 3 % НКПР) |
| ТКсп -С4Н10О-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) | |
| Оксид пропилена С3Н6О | ТКсп -С3Н6О-50Т | от 0 до 0,95 % (от 0 до 50 % НКПР) | ± 0,057 % (± 3 % НКПР) |
| ТКсп -С3Н6О-50 | от 0 до 0,95 % (от 0 до 50 % НКПР) | ± 0,095 % (± 5 % НКПР) | |
| Хлорбензол C6H5Cl | - и 5 Н5 T d ^ -8 -п 3 с К Т | от 0 до 0,5 % (от 0 до 38,4 % НКПР) | ± 0,039 % (± 3 % НКПР) |
| 2-бутанон (метилэтилкетон) C4H8O | ТКсп -С4Н8О-50Т | от 0 до 0,75 % (от 0 до 50 % НКПР) | ± 0,045 % (± 3 % НКПР) |
| ТКсп -С4Н8О-50 | от 0 до 0,75 % (от 0 до 50 % НКПР) | ± 0,075 % (± 5 % НКПР) | |
| 2-метил- 2-пропанол (трет-бутанол) tert-С4Н9ОH | ТКсп -tert-С4Н9ОН-50Т | от 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0,054 % (± 3 % НКПР) |
| ТКсп -tert-С4Н9ОН-50 | от 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0,09 % (± 5 % НКПР) | |
| 2-метокси- 2-метилпропан (метилтретбутилов ый эфир) tert-С5Нl2О | ТКсп -tert-С5Н12О-50Т | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,048 % (± 3 % НКПР) |
| ТКсп -tert-С5Н12О-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,08 % (± 5 % НКПР) | |
| 1,4-диметилбензол (п-ксилол) р-С8Ню | ТКсп -р-СШю-22,2T | от 0 до 0,2 % (от 0 до 22,2 % НКПР) | ± 0,027 % (± 3 % НКПР) |
| 1,2-диметилбензол (о-ксилол) О-С8Н10 | ТКсп -0-С8Н10-20T | от 0 до 0,2 % (от 0 до 20 % НКПР) | ± 0,03 % (± 3 % НКПР) |
| Определяемый компонент1) | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| 2-пропанол (изопропанол) i-С3Н7ОН | ТКсп -i-С3Н7ОН-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,1 % (± 5 % НКПР) |
| Аммиак NH3 | ТКсп -№-50Т | от 0 до 7,5 % (от 0 до 50 % НКПР) | ± 0,45 % (± 3 % НКПР) |
| ТКсп -№-50 | от 0 до 7,5 % (от 0 до 50 % НКПР) | ± 0,75 % (± 5 % НКПР) | |
| Октен С8Н16 | ТКсп -С8Н16-33,3T | от 0 до 0,3 % (от 0 до 33,3 % НКПР) | ± 0,027 % (± 3 % НКПР) |
| 2-метилбутан (изопентан) ьС5Нп | - 2 Н1 5 С5 Т .Д О - 5 п с К Т | от 0 до 0,65 % (от 0 до 50 % НКПР) | ± 0,039 % (± 3 % НКПР) |
| ТКсп -ьС5Н12-50 | от 0 до 0,65 % (от 0 до 50 % НКПР) | ± 0,065 % (± 5 % НКПР) | |
| Метантиол (метилмеркаптан) СНзSH | ТКсп -СНзSH-50 | от 0 до 2,05 % (от 0 до 50 % НКПР) | ± 0,21 % (± 5 % НКПР) |
| Этантиол (этилмеркаптан) Ci№SH | ТКсп -Ci№SH-50 | от 0 до 1,4 % (от 0 до 50 % НКПР) | ± 0,14 % (± 5 % НКПР) |
| Ацетонитрил С2Н3М | ТКсп -С2Н3М-50 | от 0 до 1,5 % (от 0 до 50 % НКПР) | ± 0,15 % (± 5 % НКПР) |
| Диметилдисульфид Ci№S2 | ТКсп -C2№S2-50 | от 0 до 0,55 % (от 0 до 50 % НКПР) | ± 0,055 % (± 5 % НКПР) |
| Бензин4)5) | ТКсп-СН-ПН-50 | от 0 до 50 % НКПР | ± 5 % НКПР |
| Дизельное топливо4)6) | ТКсп-СН-ПН-50 | от 0 до 50 % НКПР | ± 5 % НКПР |
| Керосин4)7) | ТКсп-СН-ПН-50 | от 0 до 50 % НКПР | ± 5 % НКПР |
| Уайт-спирит4)8) | ТКсп-СН-ПН-50 | от 0 до 50 % НКПР | ± 5 % НКПР |
| Определяемый компонент^ | Тип сенсора | Диапазон измерений содержания определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности | |
| ТКсп -C2CloCH4-50Т | от 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,13 % (± 3 % НКПР) | ||
| Сумма углеводородов по метану С2-С10 (поверочный компонент метан) | ТКсп -C2C10CH4-50 | от 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,22 % (± 5 % НКПР) | |
| ТКсп- C2C10 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ± 50 мг/м3 | |
| CH4-3000 | св. 500 до 3000 мг/м3 | ± (0,152X - 15,6) мг/м3 | ||
| ТКсп -C2CloCзH8-50Т | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,051 % (± 3 % НКПР) | ||
| Сумма углеводородов С2-С10 (поверочный компонент пропан) | ТКсп- C2C10C3H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) | |
| ТКсп- C2C10 | от 0 до | от 0 до 500 мг/м3 включ. | ± 50 мг/м3 | |
| C3H8-3000 | 3000 мг/м3 | св. 500 до 3000 мг/м3 | ± (0,152X - 15,6) мг/м3 | |
| 1) при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009; 2) диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений; 3) значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020; 4) пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; 5) пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002; 6) пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005; 7) пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86; 8) уайт-спирит по ГОСТ Р 52368-2005; X - содержание определяемого компонента в поверочной газовой смеси, мг/м3. | ||||
Таблица 5 - Метрологические характеристики газоанализаторов с электрохимическим сенсором (ЭХ)_
| Определяемый компонент1) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведе нной к ВПИ | относите льной | ||
| Сероводород №S | ЭХсп-Н£-7,1 | от 0 до 7,1 млн-1 | от 0 до 10,0 | ± 15 | - |
| ЭХсп-Н£-20 | от 0 до 10 млн-1 включ. | от 0 до 14,2 включ. | ± 10 | - | |
| св. 10 до 20 млн-1 | св. 14,2 до 28,4 | - | ± 10 | ||
| ЭХсп-Н2S-50 | от 0 до 5 млн-1 включ. | от 0 до 7,1 включ. | ± 15 | - | |
| св. 5 до 50 млн-1 | св. 7,1 до 71 | - | ± 15 | ||
| ЭХсп-Н2S-100 | от 0 до 10 млн-1 включ. | от 0 до 14,2 включ. | ± 10 | - | |
| св. 10 до 100 млн-1 | св. 14,2 до 142 | - | ± 10 | ||
| ЭХсп-Н2S-200 | от 0 до 20 млн-1 включ. | от 0 до 28,4 включ. | ± 15 | - | |
| св. 20 до 200млн-1 | св. 28,4 до 284 | - | ± 15 | ||
| ЭХсп^- 2000 | от 0 до 200 млн-1 включ. | от 0 до 284 включ. | ± 15 | - | |
| св. 200 до 2000 млн-1 | св. 284 до 2840 | - | ± 15 | ||
| Оксид этилена C2H4O | ЭХсп-С2Н40-5 | от 0 до 0,5 млн-1 включ. | от 0 до 0,915 включ. | ± 20 | - |
| св. 0,5 до 5 млн-1 | св. 0,915 до 9,15 | - | ± 20 | ||
| ЭХсп-С2Н40- 20 | от 0 до 5 млн-1 включ. | от 0 до 9,15 включ. | ± 20 | - | |
| св. 5 до 20 млн-1 | св. 9,15 до 36,6 | - | ± 20 | ||
| - O- 4 H4 20 и о -п 1 с Х Э | от 0 до 5 млн-1 включ. | от 0 до 9,15 включ. | ± 20 | - | |
| св. 5 до 100 млн-1 | св. 9,15 до 180 | - | ± 20 | ||
| Хлористый водород HCl | ЭХсп-НС1-20 | от 0 до 3 млн-1 включ. | от 0 до 4,56 включ. | ± 20 | - |
| св. 3 до 20 млн-1 | св. 4,56 до 30,2 | - | ± 20 | ||
| ЭХсп-НС1-30 | от 0 до 3 млн-1 включ. | от 0 до 4,56 включ. | ± 20 | - | |
| св. 3 до 30 млн-1 | св. 4,56 до 45,6 | - | ± 20 | ||
| Определяемый компонент) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведе нной к ВПИ | относител ьной | ||
| ЭХсп-НС1-50 | от 0 до 3 млн-1 включ. | от 0 до 4,56 включ. | ± 20 | - | |
| Хлористый водород HCl | св. 3 до 50 млн-1 | св. 4,56 до 75,6 | - | ± 20 | |
| ЭХсп-НС1-100 | от 0 до 10 млн-1 включ. | от 0 до 13,56 включ. | ± 20 | - | |
| св.10 до 100 млн-1 | св. 13,56 до 151,2 | - | ± 20 | ||
| ЭХсп-HF-5 | от 0 до 0,1 млн-1 включ. | от 0 до 0,08 включ. | ± 20 | - | |
| св. 0,1 до 5 млн-1 | св. 0,08 до 4,15 | - | ± 20 | ||
| ЭХсп-HF-10 | от 0 до 1 млн-1 включ. | от 0 до 0,8 включ. | ± 20 | - | |
| св. 1 до 10 млн-1 | св. 0,8 до 8,3 | - | ± 20 | ||
| Фтористый | ЭХсп-HF-20 | от 0 до 1 млн-1 включ. | от 0 до 0,8 включ. | ± 20 | - |
| водород HF | св. 1 до 20 млн-1 | св. 0,8 до 16,6 | - | ± 20 | |
| ЭХсп-HF-50 | от 0 до 1 млн-1 включ. | от 0 до 0,8 включ. | ± 20 | - | |
| св. 1 до 50 млн-1 | св. 0,8 до 41,5 | - | ± 20 | ||
| ЭХсп-ОТ-100 | от 0 до 1 млн-1 включ. | от 0 до 0,8 включ. | ± 20 | - | |
| св. 1 до 100 млн-1 | св. 0,8 до 83 | - | ± 20 | ||
| ЭХсп-03-0,25 | от 0 до 0,05 млн-1 включ. | от 0 до 0,1 включ. | ± 20 | - | |
| Озон O3 | св. 0,05 до 0,25 млн-1 | св. 0,1 до 0,5 | - | ± 20 | |
| ЭХсп-03-1 | от 0 до 0,1 млн-1 включ. | от 0 до 0,2 включ. | ± 20 | - | |
| св. 0,1 до 1 млн-1 | св. 0,2 до 2 | - | ± 20 | ||
| ЭХсп-03-100 | от 0 до 100 млн-1 | от 0 до 199,1 | ± 20 | - | |
| Моносилан | ЭХсп-SiH4-50 | от 0 до 10 млн-1 включ. | от 0 до 13,4 включ. | ± 20 | - |
| (силан) SiH4 | св. 10 до 50 млн-1 | св. 13,4 до 67 | - | ± 20 | |
| Определяемый компонент1) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентраци и3), мг/м3 | приведе нной к ВПИ | относи тельно й | ||
| Оксид азота NO | ЭХсп-Ш-50 | от 0 до 5млн-1 включ. | от 0 до 6,25 включ. | ± 20 | - |
| св. 5 до 50млн-1 | св. 6,25 до 62,5 | - | ± 20 | ||
| ЭХсп-N0-250 | от 0 до 50 млн-1 включ. | от 0 до 62,5 включ. | ± 20 | - | |
| св. 50 до 250 млн-1 | св. 62,5 до 312,5 | - | ± 20 | ||
| Диоксид азота NO2 | ЭХсп-Ш2-20 | от 0 до 1 млн-1 включ. | от 0 до 1,91 включ. | ± 20 | - |
| св. 1 до 20млн-1 | св. 1,91 до 38,2 | - | ± 20 | ||
| Диоксид хлора ClO2 | ЭХсп- ClO2-10 | от 0 до 1 млн-1 включ. | от 0 до 2,8 включ. | ± 20 | - |
| св. 1 до 10 млн-1 | св. 2,8 до 28 | - | ± 20 | ||
| Формальдегид СН2О | ЭХсп-СН2О-10 | от 0 до 0,4 млн-1 включ. | от 0 до 0,5 включ. | ± 20 | - |
| св. 0,4 до 10 млн-1 | св. 0,5 до 12,5 | - | ± 20 | ||
| ЭХсп-СН2О-100 | от 0 до 0,4 млн-1 включ. | от 0 до 0,5 включ. | ± 20 | - | |
| св. 0,4 до 100 млн-1 | св. 0,5 до 12 | - | ± 20 | ||
| Аммиак NH3 | ЭХсп-КНз-100 | от 0 до 10 млн-1 включ. | от 0 до 7,1 включ. | ± 20 | - |
| св. 10 до 100 млн-1 | св. 7,1 до 71 | - | ± 20 | ||
| ЭХсп-NHз-500 | от 0 до 30 млн-1 включ. | от 0 до 21,3 включ. | ± 20 | - | |
| св. 30 до 500 млн-1 | св. 21,3 до 355 | - | ± 20 | ||
| ЭХсп- NH3-1000 | от 0 до 100 млн-1 включ. | от 0 до 71 включ. | ± 20 | - | |
| св. 100 до 1000 млн-1 | св. 71 до 710 | - | ± 20 | ||
| Цианистый водород HCN | ЭХсп-HCN-10 | от 0 до 0,5 млн-1 включ. | от 0 до 0,56 включ. | ± 15 | - |
| св. 0,5 до 10 млн-1 | св. 0,56 до 11,2 | - | ± 15 | ||
| Определяемый компонент^ | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации 3), мг/м3 | приведе нной к ВПИ | относи тельно й | ||
| ЭХсп-НС^15 | от 0 до 1 млн-1 включ. | от 0 до 1,12 включ. | ± 15 | - | |
| св. 1 до 15 млн-1 | св. 1,12 до 16,8 | - | ± 15 | ||
| Цианистый водород HCN | ЭХсп-НС^30 | от 0 до 5 млн-1 включ. | от 0 до 5,6 включ. | ± 15 | - |
| св. 5 до 30 млн-1 | св. 5,6 до 33,6 | - | ± 15 | ||
| ЭХсп-НС^100 | от 0 до 10 млн-1 включ. | от 0 до 11,2 включ. | ± 15 | - | |
| св. 10 до 100 млн-1 | св. 11,2 до 112 | - | ± 15 | ||
| ЭХсп-С0-200 | от 0 до 15 млн-1 включ. | от 0 до 17,4 включ. | ± 20 | - | |
| св. 15 до 200 млн-1 | св. 17,4 до 232 | - | ± 20 | ||
| Оксид | ЭХсп-С0-500 | от 0 до 15 млн-1 включ. | от 0 до 17,4 включ. | ± 20 | - |
| углерода CO | св. 15 до 500 млн-1 | св. 17,4 до 580 | - | ± 20 | |
| ЭХсп-С0-5000 | от 0 до 1000 млн-1 включ. | от 0 до 1160 включ. | ± 20 | - | |
| св. 1000 до 5000 млн-1 | св. 1160 до 5800 | - | ± 20 | ||
| ЭХсп-SO22-5 | от 0 до 1 млн-1 включ. | от 0 до 2,66 включ. | ± 20 | - | |
| Диоксид серы SO2 | св. 1 до 5 млн-1 | св. 2,66 до 13,3 | - | ± 20 | |
| ЭХсп^02-15 | от 0 до 5 млн-1 включ. | от 0 до 13,3 включ. | ± 20 | - | |
| св. 5 до 15 млн-1 | св. 13,3 до 39,9 | - | ± 20 | ||
| Определяемый компонент1) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации 3), мг/м3 | приведе нной к ВПИ | относи тельно й | ||
| Диоксид серы SO2 | ЭХсп^02-20 | от 0 до 5 млн-1 включ. | от 0 до 13,3 включ. | ± 20 | - |
| св. 5 до 20 млн-1 | св. 13,3 до 53,2 | - | ± 20 | ||
| ЭХсп-SO2-50 | от 0 до 10 млн-1 включ. | от 0 до 26,6 включ. | ± 20 | - | |
| св. 10 до 50 млн-1 | св. 26,6 до 133 | - | ± 20 | ||
| ЭХсп-SO2-100 | от 0 до 10 млн-1 включ. | от 0 до 26,6 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св. 26,6 до 266 | - | ± 20 | ||
| ЭХсп^Ог- 2000 | от 0 до 100 млн-1 включ. | от 0 до 266 включ. | ± 20 | - | |
| св. 100 до 2000 млн-1 | св. 266 до 5320 | - | ± 20 | ||
| Хлор CI2 | ЭХсп-С12-5 | от 0 до 0,3 млн-1 включ. | от 0 до 0,88 включ. | ± 20 | - |
| св. 0,3 до 5 млн-1 | св. 0,88 до 14,75 | - | ± 20 | ||
| ЭХсп-С12-15 | от 0 до 5 млн-1 включ. | от 0 до 14,7 включ. | ± 20 | - | |
| св. 5 до 15 млн-1 | св. 14,7 до 44,2 | - | ± 20 | ||
| ЭХсп-С12-20 | от 0 до 5 млн-1 включ. | от 0 до 14,7 включ. | ± 20 | - | |
| св. 5 до 20 млн-1 | св. 14,7 до 59 | - | ± 20 | ||
| Кислород О2 | ЭХсп-02-30 | от 0 до 10 % включ. | - | ± 5 | - |
| св. 10 до 30 % | - | - | ± 5 | ||
| Водород Н2 | ЭХсп-Н2-1000 | от 0 до 100 млн-1 включ. | от 0 до 8,0 включ. | ± 10 | - |
| св. 100 до 1000 млн-1 | св. 8,0 до 80,0 | - | ± 10 | ||
| ЭХсп-Н2-10000 | от 0 до 1000 млн-1 включ. | от 0 до 80,0 включ. | ± 10 | - | |
| св. 1000 до 10000 млн-1 | св. 80,0 до 800 | - | ± 10 | ||
| Определяемый компонент1) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентраци и3), мг/м3 | приведен ной к ВПИ | относите льной | ||
| Водород Н2 | ЭХсп-Н2-20000 | от 0 до 10000 млн-1 включ. | от 0 до 800 включ. | ± 10 | - |
| св. 10000 до 20000 млн-1 | св. 800 до 1600 | - | ± 10 | ||
| Несиммет ричный | ЭХсп- | от 0 до 0,12 млн-1 включ. | от 0 до 0,3 включ. | ± 20 | - |
| диметилгид-разин С2Ш№ | С2Н8N2-0,5 | св. 0,12 до 0,5 млн-1 | св. 0,3 до 1,24 | - | ± 20 |
| ЭХсп- | от 0 до 5 млн-1 включ. | от 0 до 6,65 включ. | ± 20 | - | |
| CH3OH-20 | св. 5 до 20 млн-1 | св. 6,65 до 26,6 | - | ± 20 | |
| ЭХсп- | от 0 до 5 млн-1 включ. | от 0 до 6,65 включ. | ± 20 | - | |
| CH3OH-50 | св. 5 до 50 млн-1 | св. 6,65 до 66,5 | - | ± 20 | |
| ЭХсп- | от 0 до 10 млн-1 включ. | от 0 до 13,3 включ. | ± 20 | - | |
| Метанол CH3OH | CH3OH-100 | св. 10 до 100 млн-1 | св. 13,3 до 133 | - | ± 20 |
| ЭХсп- | от 0 до 20 млн-1 включ. | от 0 до 26,6 включ. | ± 20 | - | |
| CH3OH-200 | св. 20 до 200 млн-1 | св. 26,6 до 266,0 | - | ± 20 | |
| ЭХсп- | от 0 до 100 млн-1 включ. | от 0 до 133,0 включ. | ± 20 | - | |
| CH3OH-1000 | св. 100 до 1000 млн-1 | св. 133,0 до 1330 | - | ± 20 | |
| Этантиол (этилмеркап-тан) С2Н5SH | ЭХсп- | от 0 до 0,4 млн-1 включ. | от 0 до 1 включ. | ± 20 | - |
| С2Н5SH-4 | св. 0,4 до 4 млн-1 | св. 1 до 10 | - | ± 20 | |
| Определяемый компонент^ | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентраци и3), мг/м3 | приведен ной к ВПИ | относ итель ной | ||
| Метантиол (метилмер-каптан) СНзSH | ЭХсп-СНзSH-4 | от 0 до 0,4 млн-1 включ. | от 0 до 0,8 включ. | ± 20 | - |
| св. 0,4 до 4 млн-1 | св. 0,8 до 8 | - | ± 20 | ||
| Карбонилхлорид (фосген) СОС12 | ЭХсп-СОС12-1 | от 0 до 0,1 млн-1 включ. | от 0 до 0,41 включ. | ± 20 | - |
| св. 0,1 до 1 млн-1 | св.0,41 до 4,11 | - | ± 20 | ||
| ЭХсп-СОС12-4 | от 0 до 1 млн-1 включ. | от 0 до 4,11 включ. | ± 20 | - | |
| св. 1 до 4 млн-1 | св.4,11 до 16,1 | - | ± 20 | ||
| Фтор F2 | ЭХсп-F2-1 | от 0 до 0,1 млн-1 включ. | от 0 до 0,16 включ. | ± 20 | - |
| св. 0,1 до 1 млн-1 | св.0,16 до 1,58 | - | ± 20 | ||
| Фосфин PH3 | ЭХсп-РНз-1 | от 0 до 0,1 млн-1 включ. | от 0 до 0,14 включ. | ± 20 | - |
| св. 0,1 до 1 млн-1 | св. 0,14 до 1,41 | - | ± 20 | ||
| ЭХсп-РНз-10 | от 0 до 1 млн-1 включ. | от 0 до 1,41 включ. | ± 20 | - | |
| св. 1 до 10 млн-1 | св.1,41 до 14,1 | - | ± 20 | ||
| Арсин AsH3 | ЭХсп-AsHз-1 | от 0 до 0,1 млн-1 включ. | от 0 до 0,32 включ. | ± 20 | - |
| св. 0,1 до 1 млн-1 | св.0,32 до 3,24 | - | ± 20 | ||
| Уксусная кислота C2H4O2 | ЭХсп-С2Н402-10 | от 0 до 2 млн-1 включ. | от 0 до 5 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 5 до 25 | - | ± 20 | ||
| ЭХсп-С2Н402-30 | от 0 до 5 млн-1 включ. | от 0 до 12,5 включ. | ± 20 | - | |
| св. 5 до 30 млн-1 | св.12,5 до 75,0 | - | ± 20 | ||
Окончание таблицы 5___
Определяемый Тип Диапазон измерений2) содержания Пределы компонент^__сенсора__определяемого компонента__допускаемой
| основной погрешности, % | |||||
| объемной доли, % (млн-1) | массовой концентрации 3), мг/м3 | привед енной к ВПИ | относит ельной | ||
| Гидразин N2H4 | ЭХсп-№Ш-2 | от 0 до 0,2 млн-1 включ. | от 0 до 0,26 включ. | ± 20 | - |
| св. 0,2 до 2 млн-1 | св. 0,26 до 2,66 | - | ± 20 | ||
| 1) при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009; 2) пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С=Х-МАУш, где С - массовая концентрация компонента, мг/м3; M -молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. | |||||
Таблица 6 - Метрологические характеристики газоанализаторов с фотоионизационным сенсором (ФИ) ___
| Определяемый компонент1) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | привед енной к ВПИ | относи тельно й | ||
| ФИсп- С2Н3С1-10 | от 0 до 1,9 млн-1 включ. | от 0 до 5 включ. | ± 20 | - | |
| св. 1,9 до 10 млн-1 | св. 5 до 26 | - | ± 20 | ||
| ФИсп- С2Н3С1-100 | от 0 до 10 млн-1 включ. | от 0 до 26 включ. | ± 20 | - | |
| Винилхлорид С2Н3С1 | св. 10 до 100 млн-1 | св. 26 до 260 | - | ± 20 | |
| ФИсп- | от 0 до 100 млн-1 включ. | от 0 до 260 включ. | ± 20 | - | |
| С2Н3С1-500 | св. 100 до 500 млн-1 | св. 260 до 1300 | - | ± 20 | |
| ФИсп- | от 0 до 100 млн-1 включ. | от 0 до 260 включ. | ± 25 | - | |
| С2Н3С1-1000 | св. 100 до 1000 млн-1 | св. 260 до 2600 | - | ± 25 | |
Продолжение таблицы 6
| Определяем ый компонент1) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % |
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | привед енной к ВПИ | относи тельно й | ||
| Бензол C6H6 | ФИсп- C6H6-10 | от 0 до 4,6 млн-1 включ. | от 0 до 15 включ. | ± 20 | - |
| св. 4,6 до 10 млн-1 | св. 15 до 32,5 | - | ± 20 | ||
| ФИсп- C6H6-100 | от 0 до 10 млн-1 включ. | от 0 до 32,5 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св. 32,5 до 325 | - | ± 20 | ||
| ФИсп- C6H6-500 | от 0 до 100 млн-1 включ. | от 0 до 325 включ. | ± 20 | - | |
| св. 100 до 500 млн-1 | св. 325 до 1620 | - | ± 20 | ||
| ФИсп- C6H6-1000 | от 0 до 500 млн-1 | от 0 до 1620 включ. | ± 25 | - | |
| св. 500 до 1000 млн-1 | св. 1620 до 3240 | - | ± 25 | ||
| Этилбензол C8H10 | ФИсп- C8H10-10 | от 0 до 2 млн-1 включ. | от 0 до 8,8 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 8,8 до 44,1 | - | ± 20 | ||
| ФИсп- C8H10-100 | от 0 до 10 млн-1 включ. | от 0 до 44,1 включ. | ± 15 | - | |
| св. 10 до 100 млн-1 | св. 44,1 до 441 | - | ± 15 | ||
| ФИсп- C8H10-500 | от 0 до 100 млн-1 включ. | от 0 до 441 включ. | ± 15 | - | |
| св. 100 до 500 млн-1 | св. 441 до 2205 | - | ± 15 | ||
| ФИсп- C8H10- 1000 | от 0 до 100 млн-1 включ. | от 0 до 441 включ. | ± 25 | - | |
| св. 100 до 1000 млн-1 | св. 441 до 4405 | - | ± 25 | ||
| Фени-лэтилен (стирол) (винил-бензол) C8H8 | ФИсп- C8H8-10 | от 0 до 2 млн-1 включ. | от 0 до 8,6 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 8,6 до 43,3 | - | ± 20 | ||
| ФИсп- C8H8-40 | от 0 до 6,9 млн-1 включ. | от 0 до 29,9 включ. | ± 20 | - | |
| св. 6,9 до 40 млн-1 | св. 29,9 до 173,2 | - | ± 20 | ||
| ФИсп- C8H8-500 | от 0 до 100 млн-1 включ. | от 0 до 433 включ. | ± 20 | - | |
| св. 100 до 500 млн-1 | св. 433 до 2165 включ. | - | ± 20 | ||
| ФИсп- C8H8-1000 | от 0 до 100 млн-1 | от 0 до 433 включ. | ± 20 | - | |
| св.100 до 1000 млн-1 | св. 441 до 4320 | - | ± 20 | ||
| н- пропилацета т C5H10O2 | ФИсп- C5H10O2- 10 | от 0 до 2 млн-1 включ. | от 0 до 8,5 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 8,5 до 42,5 | - | ± 20 |
| Определяемый компонент^ | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3) , мг/м3 | привед енной к ВПИ | относи тельно й | ||
| н-пропилацетат C5H10O2 | ФИсп- C5H10O2-100 | от 0 до 30 млн-1 включ. | от 0 до 127,5 включ. | ± 20 | - |
| св. 30 до 100 млн-1 | св. 127,5 до 425 | - | ± 20 | ||
| Эпихлоргидрин С3Н5СЮ | ФИсп- С3Н5СЮ-10 | от 0 до 2 млн-1 включ. | от 0 до 7,7 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 7,7 до 38,5 | - | ± 20 | ||
| Хлористый бензил С7Н7С1 | ФИсп- С7Н7С1-10 | от 0 до 2 млн-1 включ. | от 0 до 10,5 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 10,5 до 52,67 | - | ± 20 | ||
| Фурфуриловый спирт C5H6O2 | ФИсп-C5H6O2- 10 | от 0 до 2 млн-1 включ. | от 0 до 8,6 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 8,6 до 40,8 | - | ± 20 | ||
| Этанол C2H5OH | ФИсп- C2H5OH-10 | от 0 до 2 млн-1 включ. | от 0 до 3,84 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св.3,84 до 19,2 | - | ± 20 | ||
| ФИсп- C2H5OH-100 | от 0 до 10 млн-1 включ. | от 0 до 19,2 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св.19,2 до 192 | - | ± 20 | ||
| ФИсп- C2H5OH-1000 | от 0 до 500 млн-1 | от 0 до 960 | ± 20 | - | |
| св. 500 до 1000 млн-1 | св.960 до 1920 | - | ± 20 | ||
| ФИсп- C2H5OH-2000 | от 0 до 500 млн-1 включ. | от 0 до 960 включ. | ± 15 | - | |
| св. 500 до 2000 млн-1 | св. 960 до 3840 | - | ± 15 | ||
| Моноэта-ноламин (2-аминоэтанол) C2H7NO | ФИсп- C2H7NO-3 | от 0 до 0,2 млн-1 включ. | от 0 до 0,5 включ. | ± 20 | - |
| св. 0,2 до 3 млн-1 | св. 0,5 до 7,6 | - | ± 20 | ||
| ФИсп- C2H7NO-10 | от 0 до 2 млн-1 включ. | от 0 до 5,1 включ. | ± 20 | - | |
| св. 2 до 10 млн-1 | св. 5,1 до 25,4 | - | ± 20 | ||
| Определяемый компонент1) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3 , мг/м3 | приведен ной к ВПИ | относи тельно й | ||
| Формальдегид СН2О | ФИсп- СН20-10 | от 0 до 0,4 млн-1 включ. | от 0 до 0,5 включ. | ± 20 | - |
| св. 0,4 до 10 млн-1 | св. 0,5 до 12,5 | - | ± 20 | ||
| 2-пропанол (изопропанол) ьС3ШОН | ФИсп-i- C3H7OH-10 | от 0 до 4 млн-1 включ. | от 0 до 10 включ. | ± 20 | - |
| св. 4 до 10 млн-1 | св. 10 до 25 | - | ± 20 | ||
| ФИсп-i- C3H7OH-100 | от 0 до 20 млн-1 включ. | от 0 до 50 включ. | ± 20 | - | |
| св. 20 до 100 млн-1 | св. 50 до 250 | - | ± 20 | ||
| Уксусная кислота C2H4O2 | ФИсп-С2Н402- 10 | от 0 до 2 млн-1 включ. | от 0 до 5 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 5 до 25 | - | ± 20 | ||
| ФИсп-С2Н402- 100 | от 0 до 100 млн-1 | от 0 до 250 | ± 20 | - | |
| 2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8 | ФИсп-i- С4Н8-10 | от 0 до 2 млн-1 включ. | от 0 до 4,6 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 4,6 до 23,3 | - | ± 20 | ||
| ФИсп-i- С4Н8-100 | от 0 до 10 млн-1 включ. | от 0 до 23,3 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св. 23,3 до 233 | - | ± 20 | ||
| ФИсп-i- С4Н8-1000 | от 0 до 100 млн-1 включ. | от 0 до 233 включ. | ± 15 | - | |
| св. 100 до 1000 млн-1 | св. 233 до 2330 | - | ± 15 | ||
| ФИсп-i- С4Н8-6000 | от 0 до 500 млн-1 включ. | от 0 до 1165 включ. | ± 15 | - | |
| св. 500 до 6000 млн-1 | св. 1165 до 13980 | - | ± 15 | ||
| 1-бутанол C4H9OH | ФИсп- C4H9OH-10 | от 0 до 3,2 млн-1 включ. | от 0 до 9,9 включ. | ± 20 | - |
| св. 3,2 до 10 млн-1 | св. 9,9 до 30,8 | - | ± 20 | ||
| ФИсп- C4H9OH-40 | от 0 до 9,7 млн-1 включ. | от 0 до 29,9 включ. | ± 20 | - | |
| св. 9,7 до 40 млн-1 | св. 29,9 до 123,3 | - | ± 20 | ||
| Определяемый компонент1) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации 3), мг/м3 | привед енной к ВПИ | относи тельно й | ||
| 1-бутанол C4H9OH | ФИсп- C4H9OH- 100 | от 0 до 10 млн-1 включ. | от 0 до 30,8 включ. | ± 20 | - |
| св. 10 до 100 млн-1 | св. 29,9 до 123,3 | - | ± 20 | ||
| Диэтиламин C4H11N | ФИсп- C4H11N-10 | от 0 до 3 млн-1 включ. | от 0 до 9,1 включ. | ± 20 | - |
| св. 3 до 10 млн-1 | св. 9,1 до 30,4 | - | ± 20 | ||
| ФИсп- C4H11N-40 | от 0 до 9,8 млн-1 включ. | от 0 до 29,8 включ. | ± 20 | - | |
| св. 9,8 до 40 млн-1 | св. 29,8 до 121,6 | - | ± 20 | ||
| ФИсп- C4H11N-100 | от 0 до 10 млн-1 включ. | от 0 до 30,4 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св. 30,4 до 304 | - | ± 20 | ||
| Метанол CH3OH | ФИсп- CH3OH-10 | от 0 до 3,75 млн-1 включ. | от 0 до 4,98 включ. | ± 15 | - |
| св. 3,75 до 10 млн-1 | св. 4,98 до 13,3 | - | ± 15 | ||
| ФИсп- CH3OH-40 | от 0 до 11,2 млн-1 включ. | от 0 до 14,9 включ. | ± 15 | - | |
| св. 11,2 до 40 млн-1 | св. 14,9 до 53,2 | - | ± 15 | ||
| ФИсп- CH3OH- 100 | от 0 до 10 млн-1 включ. | от 0 до 13,3 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св. 13,3 до 133 | - | ± 20 | ||
| Метилбензол (толуол) C7H8 | ФИсп- C7H8-10 | от 0 до 2 млн-1 включ. | от 0 до 7,66 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 7,66 до 38,3 | - | ± 20 | ||
| ФИсп- C7H8-40 | от 0 до 13 млн-1 включ. | от 0 до 49,8 включ. | ± 15 | - | |
| св. 13 до 40 млн-1 | св. 49,8 до 153,3 | - | ± 15 | ||
| ФИсп- C7H8-100 | от 0 до 13 млн-1 включ. | от 0 до 49,8 включ. | ± 15 | - | |
| св. 13 до 100 млн-1 | св. 49,8 до 383 | - | ± 15 | ||
| Фенол C6H5OH | ФИсп- C6H5OH-3 | от 0 до 0,25 млн-1 включ. | от 0 до 0,98 включ. | ± 20 | - |
| св. 0,25 до 3 млн-1 | св. 0,98 до 11,74 | - | ± 20 | ||
| Определяемый компонент^ | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентра- ции3), мг/м3 | приведе нной к ВПИ | относи тельно й | ||
| Фенол C6H5OH | ФИсп- C6H5OH-10 | от 0 до 2 млн-1 включ. | от 0 до 7,8 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 7,8 до 39,1 | - | ± 20 | ||
| ФИсп- C6H5OH- 100 | от 0 до 10 млн-1 включ. | от 0 до 39,1 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св. 39,1 до 390 | - | ± 20 | ||
| 1,2- диметилбензол (о-ксилол) О-С8Н10 | ФИсп-m- С8Н10-Ю | от 0 до 2 млн-1 включ. | от 0 до 8,82 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 8,82 до 44,1 | - | ± 20 | ||
| ФИсп-0- С8Н10-100 | от 0 до 10 млн-1 включ. | от 0 до 44,2 включ. | ± 15 | - | |
| св. 10 до 100 млн-1 | св. 44,2 до 442 | - | ± 15 | ||
| 1,3- диметилбензол (м-ксилол) m-С8Н10 | ФИсп-m- С8Н10-Ю | от 0 до 2 млн-1 включ. | от 0 до 8,82 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 8,82 до 44,1 | - | ± 20 | ||
| ФИсп-m- С8Н10-100 | от 0 до 10 млн-1 включ. | от 0 до 44,2 включ. | ± 15 | - | |
| св. 10 до 100 млн-1 | св. 44,2 до 442 | - | ± 15 | ||
| 1,4- диметилбензол (п-ксилол) p-C8H10 | ФИсп-m- С8Н10-Ю | от 0 до 2 млн-1 включ. | от 0 до 8,82 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 8,82 до 44,1 | - | ± 20 | ||
| ФИсп-p- С8Н10-100 | от 0 до 10 млн-1 включ. | от 0 до 44,2 включ. | ± 15 | - | |
| св. 10 до 100 млн-1 | св. 44,2 до 442 | - | ± 15 | ||
| Гексафторид серы SF6 | ФИсп-p- SF6-10 | от 0 до 2 млн-1 включ. | от 0 до 12,16 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 12,16 до 60,8 | - | ± 20 | ||
| ФИсп-p- SF6-100 | от 0 до 10 млн-1 включ. | от 12,16 до 60,8 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св. 60,8 до 608 | - | ± 20 | ||
| Фосфин РНз | ФИсп- РНз-10 | от 0 до 1 млн-1 включ. | от 0 до 1,4 включ. | ± 20 | - |
| св. 1 до 10 млн-1 | св. 1,4 до 14,1 | - | ± 20 | ||
| Определя емый компонен т!) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3 , мг/м3 | приведен ной к ВПИ | относи тельно й | ||
| Нафталин С10Н8 | ФИсп- С10Н8-10 | от 0 до 3,7 млн-1 включ. | от 0 до 19,7 включ. | ± 20 | - |
| св. 3,7 до 10 млн-1 | св. 19,7 до 53,3 | - | ± 20 | ||
| Бром ВГ2 | ФИсп- БГ2-2 | от 0 до 0,2 млн-1 включ. | от 0 до 0,66 включ. | ± 20 | - |
| св. 0,2 до 2 млн-1 | св. 0,66 до 6,6 | - | ± 20 | ||
| Аммиак NH3 | ФИсп- NH3-100 | от 0 до 20 млн-1 включ. | от 0 до 14,2 включ. | ± 15 | - |
| св. 20 до 100 млн-1 | св. 14,2 до 71 | - | ± 15 | ||
| ФИсп- NH3-1000 | от 0 до 100 млн-1 включ. | от 0 до 71 включ. | ± 15 | - | |
| св. 100 до 1000 млн-1 | св. 71 до 710 | - | ± 15 | ||
| Этантиол (этилмер- каптан) Ci№SH | ФИсп- C2H5SH-10 | от 0 до 0,4 млн-1 включ. | от 0 до 1 включ. | ± 20 | - |
| св. 0,4 до 10 млн-1 | св. 1 до 25,8 | - | ± 20 | ||
| ФИсп- C2H5SH-20 | от 0 до 2 млн-1 включ. | от 0 до 5,16 включ. | ± 20 | - | |
| св. 2 до 20 млн-1 | св. 5,16 до 51,6 | - | ± 20 | ||
| Метантиол (метилмер- каптан) C№SH | ФИсп- CH3SH-10 | от 0 до 0,4 млн-1 включ. | от 0 до 0,8 включ. | ± 20 | - |
| св. 0,4 до 10 млн-1 | св. 0,8 до 20 | - | ± 20 | ||
| ФИсп- CH3SH-20 | от 0 до 2 млн-1 включ. | от 0 до 4 включ. | ± 20 | - | |
| св. 2 до 20 млн-1 | св. 4 до 40 | - | ± 20 | ||
| Этилацетат C4H8O2 | ФИсп- C4H8O2-100 | от 0 до 13 млн-1 включ. | от 0 до 47,6 включ. | ± 20 | - |
| св. 13 до 100 млн-1 | св. 47,6 до 366 | - | ± 20 | ||
| Бутилаце тат C6H12O2 | ФИсп- C6H12O2-50 | от 0 до 5 млн-1 включ. | от 0 до 24,15 включ. | ± 20 | - |
| св. 5 до 50 млн-1 | св. 24,15 до 241,5 | - | ± 20 | ||
| ФИсп- C6H12O2- 100 | от 0 до 10 млн-включ. | от 0 до 48,3 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св. 48,3 до 483 | - | ± 20 | ||
| Пропилен (пропен) С3Н6 | ФИсп- С3Н6-10 | от 0 до 2 млн-1 включ. | от 0 до 3,5 включ. | ± 15 | - |
| св. 2 до 10 млн-1 | св. 3,5 до 17,5 | - | ± 15 | ||
| ФИсп- С3Н6-100 | от 0 до 10 млн-1 включ. | от 0 до 17,5 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св. 17,5 до 175 | - | ± 20 | ||
| ФИсп- С3Н6-300 | от 0 до 50 млн-1 включ. | от 0 до 93,5 включ. | ± 15 | - | |
| св. 50 до 300 млн-1 | св. 93,5 до 561 | - | ± 15 | ||
| Определяемый компонент1) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3), мг/м3 | приведе нной к ВПИ | относи тельно й | ||
| 2,6- толуиленди- изоцианат С3С6Н3 (NCO)2 | ФИсп- С3С6Н3 (NCO)2-1 | от 0 до 0,1 млн-1 включ. | от 0 до 0,72 включ. | ± 20 | - |
| св. 0,1 до 1 млн-1 | св. 0,72 до 7,24 | - | ± 20 | ||
| 2,3-дитиабутан (диметилди- сульфид) С2Н6S2 | ФИсп- С2Н6S2-2 | от 0 до 0,35 млн-1 включ. | от 0 до 1,37 включ. | ± 20 | - |
| св. 0,35 до 2 млн-1 | св. 1,37 до 7,8 | - | ± 20 | ||
| ФИсп- С2Н6S2-10 | от 0 до 2 млн-1 включ. | от 0 до 7,8 включ. | ± 20 | - | |
| св. 2 до 10 млн-1 | св. 7,8 до 39,2 | - | ± 20 | ||
| 2,5-фурандион (малеиновый ангидрид) C4H2O3 | ФИсп- C4H2O3-3 | от 0 до 0,25 млн-1 включ. | от 0 до 1,02 включ. | ± 20 | - |
| св. 0,25 до 3 млн-1 | св. 1,02 до 12,2 | - | ± 20 | ||
| ФИсп- C4H2O3-10 | от 0 до 2 млн-1 включ. | от 0 до 8,16 включ. | ± 20 | - | |
| св. 2 до 10 млн-1 | св. 8,16 до 40,8 | - | ± 20 | ||
| Дисульфид углерода (сероуглерод) CS2 | ФИсп^2- 10 | от 0 до 1 включ. | от 0 до 3,17 включ. | ± 20 | - |
| св. 1 до 10 млн-1 | св. 3,17 до 31,7 | - | ± 20 | ||
| Ацетонитрил C2H3N | ФИсп- C2H3N-10 | от 0 до 6 млн-1 включ. | от 0 до 10,2 включ. | ± 15 | - |
| св. 6 до 10 млн-1 | св. 10,2 до 17,1 | - | ± 15 | ||
| Циклогексан С6Н12 | ФИсп- С6Н12-100 | от 0 до 20 млн-1 включ. | от 0 до 70 включ. | ± 20 | - |
| св. 20 до 100 млн-1 | св. 70 до 350 | - | ± 20 | ||
| 1,3-бутадиен (дивинил) С4Н6 | ФИсп- С4Н6-500 | от 0 до 50 млн-1 включ. | от 0 до 112 включ. | ± 20 | - |
| св. 50 до 500 млн-1 | св. 112 до 1125 | - | ± 20 | ||
| н-гексан С6Н14 | ФИсп- C6H14- 1000 | от 0 до 84 млн-1 включ. | от 0 до 301 включ. | ± 20 | - |
| св. 84 до 1000 млн-1 | св. 301 до 3584 | - | ± 20 | ||
| Определяемый компонент^ | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации 3), мг/м3 | привед енной к ВПИ | относи тельно й | ||
| Арсин AsH3 | ФИсп-AsH3 -3 | от 0 до 0,1 млн-1 включ. | от 0 до 0,32 включ. | ± 20 | - |
| св. 0,1 до 3 млн-1 | св. 0,32 до 9,7 | - | ± 20 | ||
| ФИсп-AsH3 -10 | от 0 до 2 млн-1 включ. | от 0 до 6,48 включ. | ± 20 | - | |
| св. 2 до 10 млн-1 | св. 6,48 до 32,4 | - | ± 20 | ||
| Диметил- сульфид C2H6S | ФИсп-C2H6S -5 | от 0 до 1 млн-1 включ. | от 0 до 2,58 включ. | ± 20 | - |
| св. 1 до 5 млн-1 | св. 2,58 до 12,9 | - | ± 20 | ||
| ФИсп-C2H6S -100 | от 0 до 20 млн-1 включ. | от 0 до 51,6 включ. | ± 20 | - | |
| св. 20 до 100 млн-1 | св. 51,6 до 258 | - | ± 20 | ||
| н е4 ти С2 Э | ФИсп-С2Н4 -300 | от 0 до 20 млн-1 включ. | от 0 до 23,4 включ. | ± 20 | - |
| св. 20 до 300 млн-1 | св. 23,4 до 351 | - | ± 20 | ||
| ФИсп-С2Н4 -1800 | от 0 до 100 млн-1 включ. | от 0 до 117 включ. | ± 20 | - | |
| св. 100 до 1800 млн-1 | св. 117 до 2106 | - | ± 20 | ||
| Тетрафторэтан C2F4 | ФИсп- C2F4-10 | от 0 до 2 млн-1 включ. | от 0 до 8,32 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 8,32 до 41,6 | - | ± 20 | ||
| ФИсп- C2F4-100 | от 0 до 10 млн-1 включ. | от 0 до 41,6 включ. | ± 20 | - | |
| св. 10 до 100 млн-1 | св. 41,6 до 416 | - | ± 20 | ||
| Акрилонитрил C3H3N | -сп N-3 К К 2 3 Ф С3 | от 0 до 0,7 млн-1 включ. | от 0 до 1,45 включ. | ± 20 | - |
| св. 0,7 до 10 млн-1 | св. 1,45 до 22,1 | - | ± 20 | ||
| Муравьиная кислота CH2O2 | ФИсп- CH2O2- 10 | от 0 до 0,5 млн-1 включ. | от 0 до 0,96 включ. | ± 20 | - |
| св. 0,5 до 10 млн-1 | св. 0,96 до 19,1 | - | ± 20 | ||
| н-гептан С7Н16 | ФИсп- С7Н16- 500 | от 0 до 50 млн-1 включ. | от 0 до 208 включ. | ± 15 | - |
| св. 50 до 500 млн-1 | св. 208 до 2084 | - | ± 15 | ||
| ФИсп- С7Н16- 2000 | от 0 до 100 млн-1 включ. | от 0 до 416 включ. | ± 15 | - | |
| св. 100 до 2000 млн-1 | св. 416 до 8334 | - | ± 15 | ||
| Определяемый компонент1) | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентра- ции3), мг/м3 | приведен ной к ВПИ | относ итель ной | ||
| 2-пропанон (ацетон) C3H6O | ФИсп- C3H60-1000 | от 0 до 80 млн-1 включ. | от 0 до 193 включ. | ± 15 | - |
| св. 80 до 1000 млн-1 | св. 193 до 2415 | - | ± 15 | ||
| 1,2-дихлорэтан С2Н402 | ФИсп- С2Н402-20 | от 0 до 2 млн-1 включ. | от 0 до 8,23 включ. | ± 20 | - |
| св. 2 до 20 млн-1 | св. 8,23 до 82,3 | - | ± 20 | ||
| Этилцеллозоль в (2-этоксиэтанол) С4Нlo02 | ФИсп- С4Ню02-20 | от 0 до 2 млн-1 включ. | от 0 до 7,5 включ. | ± 20 | - |
| св. 2 до 20 млн-1 | св. 7,5 до 75 | - | ± 20 | ||
| Диметиловый эфир C2H6O | ФИсп- C2H60-500 | от 0 до 100 млн-1 включ. | от 0 до 192 включ. | ± 15 | - |
| св. 100 до 500 млн-1 | св. 192 до 958 | - | ± 15 | ||
| 2-метилпропан (изобутан) i-C4H10 | ФИсп-i- C4H10-1000 | от 0 до 100 млн-1 включ. | от 0 до 241 включ. | ± 15 | - |
| св. 100 до 1000 млн-1 | св. 241 до 2417 | - | ± 15 | ||
| 2-метил-1-пропанол (изобутанол) i-C4H9OH | ФИсп-i- C4H9OH-20 | от 0 до 3 млн-1 включ. | от 0 до 9,2 включ. | ± 20 | - |
| св. 3 до 20 млн-1 | св. 9,2 до 61,6 | - | ± 20 | ||
| Циклогексанон C6H10O | ФИсп- C6H100-20 | от 0 до 2 млн-1 включ. | от 0 до 7 включ. | ± 20 | - |
| св. 2 до 20 млн-1 | св. 7 до 70 | - | ± 20 | ||
| 2-бутанон (метилэтил-кетон) C4H8O | ФИсп- C4H80-500 | от 0 до 60 млн-1 включ. | от 0 до 180 включ. | ± 15 | - |
| св. 60 до 500 млн-1 | св. 180 до 1500 | - | ± 15 | ||
| Тетраэтилортоси ликат (ТЕОС) C8H2004Si | ФИсп C8H2004Si-10 | от 0 до 2 млн-1 включ. | от 0 до 17,3 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 17,3 до 86,6 | - | ± 20 | ||
| Определяемый компонент^ | Тип сенсора | Диапазон измерений2) содержания определяемого компонента | Пределы допускаемой основной погрешности, % | ||
| объемной доли, % (млн-1) | массовой концентрации3, мг/м3 | привед енной к ВПИ | относи тельно й | ||
| Акролеин C3H4O | ФИсп- C3H4O-10 | от 0 до 2 млн-1 включ. | от 0 до 4,98 включ. | ± 20 | - |
| св. 2 до 10 млн-1 | св. 4,98 до 24,9 | - | ± 20 | ||
| 1) - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009; 2) -пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: С = ХМ/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя -воздуха, равный 24,06, при условиях (20 С и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. | |||||
Таблица 7 - Метрологические характеристики газоанализаторов с полупроводниковым
сенсором (ПП)
| Определяемый компонент1) | Тип сенсора | Диапазон измерений объемной доли определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| Водород Н2 | ППсп-Н2-100 | от 0 до 4,0 % (от 0 до 100 % НКПР) | ± 0,2 % (± 5 % НКПР) |
| ППсп-Н2-50 | от 0 до 2,0 % (от 0 до 50 % НКПР) | ± 0,2 % (± 5 % НКПР) | |
| ППсп-Н2-20 % | от 0 до 20 % | ± 0,5 % | |
| Метан CH4 | ППсп-СН4-100 | от 0 до 4,4 % (от 0 до 100 % НКПР) | ± 0,22 % (± 5 % НКПР) |
| ППсп-СН4-50Т | от 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,13 % (± 3 % НКПР) | |
| ППсп-СН4-50 | от 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,22 % (± 5 % НКПР) | |
| Этилен C2H4 | ППсп-С2Н4-100 | от 0 до 2,3 % (от 0 до 100 % НКПР) | ± 0,12 % (± 5 % НКПР) |
| ППсп-С2Н4-50 | 0 до 1,15 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) |
| Определяемый компонент1) | Тип сенсора | Диапазон измерений объемной доли определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| ППсп-СзН8-100 | 0 до 1,7 % (от 0 до 100 % НКПР) | ± 0,085 % (± 5 % НКПР) | |
| Пропан СзН8 | ППсп-СзН8-50Т | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,051 % (± 3 % НКПР) |
| ППсп-СзН8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) | |
| н-бутан | ППсп-С4Ню-100 | от 0 до 1,4 % (от 0 до 100 % НКПР) | ± 0,07 % (± 5 % НКПР) |
| С4Н10 | ППсп-С4Ню-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,07 % (± 5 % НКПР) |
| 1-бутен | ППсп-С4Н8-100 | от 0 до 1,6 % (от 0 до 100 % НКПР) | ± 0,08 % (± 5 % НКПР) |
| С4Н8 | ППсп-С4Н8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,08 % (± 5 % НКПР) |
| 2-метилпропан | ППсп-1-С4Ню-100 | от 0 до 1,30 % (от 0 до 100 % НКПР) | ± 0,065 % (± 5 % НКПР) |
| (изобутан) i-C4H10 | ППсп-1-С4Ню-50 | от 0 до 0,65 % (от 0 до 50 % НКПР) | ± 0,065 % (± 5 % НКПР) |
| н-пентан | ППсп-С5Н12-100 | от 0 до 1,1 % (от 0 до 100 % НКПР) | ± 0,055 % (± 5 % НКПР) |
| С5Н12 | ППсп-С5Н12-50 | от 0 до 0,55 % (от 0 до 50 % НКПР) | ± 0,055 % (± 5 % НКПР) |
| Циклопентан | ППсп-С5Ню-100 | от 0 до 1,4 % (от 0 до 100 % НКПР) | ± 0,07 % (± 5 % НКПР) |
| С5Н10 | ППсп-С5Ню-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,07 % (± 5 % НКПР) |
| н-гексан | ППсп-С6Н14-100 | от 0 до 1,0 % (от 0 до 100 % НКПР) | ± 0,05 % (± 5 % НКПР) |
| С6Н14 | ППсп-С6Н14-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,05 % (± 5 % НКПР) |
| Циклогексан | ППсп-С6Н12-100 | от 0 до 1,0 % (от 0 до 100 % НКПР) | ± 0,05 % (± 5 % НКПР) |
| С6Н12 | ППсп-С6Н12-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,05 % (± 5 % НКПР) |
| Этан | ППсп-С2Н6-100 | от 0 до 2,4 % (от 0 до 100 % НКПР) | ± 0,12 % (± 5 % НКПР) |
| С2Н6 | ППсп-С2Н6-50 | от 0 до 1,2 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) |
| Метанол СНзOH | ППсп-СНзOH-50 | от 0 до 3,0 % (от 0 до 50 % НКПР) | ± 0,3 % (± 5 % НКПР) |
| Определяемый компонент1) | Тип сенсора | Диапазон измерений объемной доли определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| Бензол С6Н6 | ППсп-С6Н6-100 | от 0 до 1,2 % (от 0 до 100 % НКПР) | ± 0,06 % (± 5 % НКПР) |
| ППсп-С6Н6-50 | от 0 до 0,6 % (от 0 до 50 % НКПР) | ± 0,06 % (± 5 % НКПР) | |
| Пропилен (пропен) C3H6 | ППсп-СзН6-100 | от 0 до 2,0 % (от 0 до 100 % НКПР) | ± 0,1 % (± 5 % НКПР) |
| ППсп-СзН6-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,1 % (± 5 % НКПР) | |
| Этанол С2Н5ОН | ППсп- С2Н5 ОН- 50 | от 0 до 1,5 % (от 0 до 50 % НКПР) | ± 0,16 % (± 5 % НКПР) |
| н-гептан С7Н16 | ППсп-С7Н16-100 | от 0 до 0,85% (от 0 до 100 % НКПР) | ± 0,078 % (± 5 % НКПР) |
| ППсп-С7Н16-50 | от 0 до 0,425 % (от 0 до 50 % НКПР) | ± 0,042 % (± 5 % НКПР) | |
| Оксид этилена С2Н4О | ППсп-С2Н4О-100 | от 0 до 2,6 % (от 0 до 100 % НКПР) | ± 0,13 % (± 5 % НКПР) |
| ППсп-С2Н4О-50 | от 0 до 1,3 % (от 0 до 50 % НКПР) | ± 0,13 % (± 5 % НКПР) | |
| 2-пропанон (ацетон) C3H6O | 1111^X3^0-50 | от 0 до 1,25 % (от 0 до 50 % НКПР) | ± 0,13 % (± 5 % НКПР) |
| 2-метилпропен (изобутилен) i-C4H8 | ППсп-i-C4H8-100 | от 0 до 1,6 % (от 0 до 100 % НКПР) | ± 0,08 % (± 5 % НКПР) |
| ППсп-i-C4H8-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,08 % (± 5 % НКПР) | |
| 2-метил- 1,3-бутадиен (изопрен) C5H8 | ППсп-C5H8-100 | от 0 до 1,7 % (от 0 до 100 % НКПР) | ± 0,085 % (± 5 % НКПР) |
| ППсп-C5H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) | |
| Ацетилен С2Н2 | ППсп-С2Н2-100 | от 0 до 2,30 % (от 0 до 100 % НКПР) | ± 0,12 % (± 5 % НКПР) |
| Акрилонитрил C3H3N | ППсп-CзHзN-50 | от 0 до 1,4 % (от 0 до 50 % НКПР) | ± 0,14 % (± 5 % НКПР) |
| Метилбензол (толуол) С7Н8 | ППсп-С7Н8-100 | от 0 до 1,0 % (от 0 до 100 % НКПР) | ± 0,05 % (± 5 % НКПР) |
| ППсп-С7Н8-50 | от 0 до 0,5 % (от 0 до 50 % НКПР) | ± 0,05 % (± 5 % НКПР) | |
| Этилбензол С8Н10 | ППсп- С8Нlo-37,5T | от 0 до 0,3 % (от 0 до 37,5 % НКПР) | ± 0,024 % (± 3 % НКПР) |
| Определяемый компонент1) | Тип сенсора | Диапазон измерений объемной доли определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности |
| н-октан С8Н18 | ППсп-С8Н18-50 | от 0 до 0,4 % (от 0 до 50 % НКПР) | ± 0,04 % (± 5 % НКПР) |
| Этилацетат С4ШО2 | ППсп-С4Н8О2-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,1 % (± 5 % НКПР) |
| Бутилацетат С6Н12О2 | ППсп-С6Н12О2-25Т | от 0 до 0,3 % (от 0 до 25 % НКПР) | ± 0,036 % (± 3 % НКПР) |
| 1,3-бутадиен (дивинил) С4Н6 | ППсп-С4Н6-50 | от 0 до 0,7 % (от 0 до 50 % НКПР) | ± 0,07 % (± 5 % НКПР) |
| 1,2-дихлорэтан С2Н4С12 | пПсп-С2Н4а2-50 | от 0 до 3,1 % (от 0 до 50 % НКПР) | ± 0,31 % (± 5 % НКПР) |
| Диметилсульфид C2H6S | ППсп-C2H6S-50 | от 0 до 1,1 % (от 0 до 50 % НКПР) | ± 0,11 % (± 5 % НКПР) |
| 1-гексен С6Н12 | ППсп-С6Н12-50 | от 0 до 0,6 % (от 0 до 50 % НКПР) | ± 0,06 % (± 5 % НКПР) |
| 2-бутанол (втор-бутанол) sЭХ-C4H9OH | ППсп-ЮХ-С^ОН- 31,2Т | от 0 до 0,5 % (от 0 до 31,2 % НКПР) | ± 0,051 % (± 3 % НКПР) |
| Винилхлорид С2Н3С1 | пПсп-С2Н3а-50 | от 0 до 1,8 % (от 0 до 50 % НКПР) | ± 0,18 % (± 5 % НКПР) |
| Циклопропан С3Н6 | ППсп-С3Н6-100 | от 0 до 2,4 % (от 0 до 100 % НКПР) | ± 0,12 % (± 5 % НКПР) |
| ППсп-С3Н6-50 | от 0 до 1,2 % (от 0 до 50 % НКПР) | ± 0,12 % (± 5 % НКПР) | |
| Диметиловый эфир С2Н6О | ППсп-С2Н6О-50 | от 0 до 1,35 % (от 0 до 50 % НКПР) | ± 0,14 % (± 5 % НКПР) |
| Диэтиловый эфир С4Н10О | ППсп-С4НюО-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) |
| Оксид пропилена С3Н6О | ППсп-С3Н6О-50 | от 0 до 0,95 % (от 0 до 50 % НКПР) | ± 0,095 % (± 5 % НКПР) |
| Хлорбензол C6H5C1 | ППсп-СбН5а-38,4Т | от 0 до 0,5 % (от 0 до 38,4 % НКПР) | ± 0,039 % (± 3 % НКПР) |
| 2-бутанон (метилэтилкетон) C4H8O | ППсп-С4Н8О-50 | от 0 до 0,75 % (от 0 до 50 % НКПР) | ± 0,075 % (± 5 % НКПР) |
| 2-метил-2-пропанол (трет-бутанол) tert-С4Н9ОН | ППсп-tert- С4Н9ОН-50 | от 0 до 0,9 % (от 0 до 50 % НКПР) | ± 0,09 % (± 5 % НКПР) |
| 2-метокси-2-метилпропан (метилтретбутиловый эфир) tert-C5Нl2О | ППсп-tert- С5Н12О-50 | от 0 до 0,8 % (от 0 до 50 % НКПР) | ± 0,08 % (± 5 % НКПР) |
| Определяемый компонент1) | Тип сенсора | Диапазон измерений объемной доли определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности | |
| 1,4-диметилбензол (п-ксилол) р-С8Ню | ППсп-р-С8Н10- 22,2T | от 0 до 0,2 % (от 0 до 22,2 % НКПР) | ± 0,027 % (± 3 % НКПР) | |
| 1,2-диметилбензол (о-ксилол) О-С8Н10 | ППсп-о-С8Ню-20Т | от 0 до 0,2 % (от 0 до 20 % НКПР) | ± 0,03 % (± 3 % НКПР) | |
| 2-пропанол (изопропанол) i-СзШОН | ППсп-i-СзН7ОH-50 | от 0 до 1,0 % (от 0 до 50 % НКПР) | ± 0,1 % (± 5 % НКПР) | |
| Октен С8Н16 | ППсп-С8Н16-33,3Т | от 0 до 0,3 % (от 0 до 33,3 % НКПР) | ± 0,027 % (± 3 % НКПР) | |
| 2-метилбутан (изопентан) ьС5Нп | ППсп-i-С5Нl2-50 | от 0 до 0,65 % (от 0 до 50 % НКПР) | ± 0,065 % (± 5 % НКПР) | |
| Метантиол (метилмеркаптан) СНзSH | ППсп-СНзSH-50 | от 0 до 2,05 % (от 0 до 50 % НКПР) | ± 0,21 % (± 5 % НКПР) | |
| Этантиол (этилмеркаптан) С2Н5SH | ППсп- С2Н5SH-50 | от 0 до 1,4 % (от 0 до 50 % НКПР) | ± 0,14 % (± 5 % НКПР) | |
| Ацетонитрил С2НзN | ППсп-С2НзN-50 | от 0 до 1,5 % (от 0 до 50 % НКПР) | ± 0,15 % (± 5 % НКПР) | |
| 2,3-дитиабутан (диметилдисульфид) С2Н6S2 | ППсп- С2Н6S2-50 | от 0 до 0,55 % (от 0 до 50 % НКПР) | ± 0,055 % (± 5 % НКПР) | |
| Бензин4)5) | ППсп -СН-ПН-50 | от 0 до 50 % НКПР | ± 5 % НКПР | |
| Дизельное топливо4)6) | ППсп -СН-ПН-50 | от 0 до 50 % НКПР | ± 5 % НКПР | |
| Керосин4)7) | ППсп -СН-ПН-50 | от 0 до 50 % НКПР | ± 5 % НКПР | |
| Уайт-спирит4)8) | ППсп -СН-ПН-50 | от 0 до 50 % НКПР | ± 5 % НКПР | |
| Сумма углеводородов по метану С2-С10 (поверочный компонент - метан) | Ш1сп-С2С10СН4-50 | от 0 до 2,2 % (от 0 до 50 % НКПР) | ± 0,22 % (± 5 % НКПР) | |
| ППсп -С2С10СН4-100 | от 0 до 4,4 % (от 0 до 100 % НКПР) | ± 0,22 % (± 5 % НКПР) | ||
| ППсп - С2С10СН4-3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ± 50 мг/м3 | |
| св. 500 до 3000 мг/м3 | ± (0,152X -15,6) мг/м3 | |||
| Определяемый компонент1) | Модификация сенсора | Диапазон измерений объемной доли определяемого компонента2)3) | Пределы допускаемой основной абсолютной погрешности | |
| Сумма углеводородов С2-С10 (поверочный компонент -пропан) | ППсп -C2C10C3H8-50 | от 0 до 0,85 % (от 0 до 50 % НКПР) | ± 0,085 % (± 5 % НКПР) | |
| ППсп -C2C10C3H8-100 | от 0 до 1,7 % (от 0 до100 % НКПР) | ± 0,085 % (± 5 % НКПР) | ||
| ППсп - C2C10 C3H8-3000 | от 0 до 3000 мг/м3 | от 0 до 500 мг/м3 включ. | ± 50 мг/м3 | |
| св. 500 до 3000 мг/м3 | ± (0,152X - 15,6) мг/м3 | |||
| 1) - при контроле компонентов, указанных в Руководстве по эксплуатации, но не приведённых в таблице, газоанализаторы применяются для определения содержания компонентов по методикам измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009; 2) - диапазон показаний выходных сигналов соответствует диапазону от 0 до 100 % НКПР или диапазону измерений; 3) - значения НКПР для горючих газов и паров в соответствии с ГОСТ Р МЭК 31610.20-1-2020; 4) - пары нефтепродуктов являются смесью углеводородов, поэтому калибруются по конкретной марке топлива, с указанием марки в паспорте на прибор; 5) - пары бензина по ГОСТ 1012-2013, ГОСТ Р 51866-2002; 6) - пары дизельного топлива по ГОСТ 305-2013, ГОСТ 32511-2013, ГОСТ 52368-2005; 7) - пары керосина по ТУ 38.401-58-8-90, ОСТ 38 01408-86; 8) - уайт-спирит по ГОСТ Р 52368-2005; X - содержание определяемого компонента в поверочной газовой смеси, мг/м3. | ||||
Таблица 8 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Время установления показаний Т0,9, с, не более1) | |
| - для инфракрасного сенсора | 5 |
| - для термокаталитического сенсора | 10 |
| - для электрохимического сенсора | 15 |
| - для фотоионизационного сенсора | 15 |
| - для полупроводникового сенсора | 20 |
| Пределы допускаемой дополнительной погрешности от изменения | |
| температуры окружающей среды от нормальной2) на каждые 10 °С, в долях | ± 0,25 |
| от пределов допускаемой основной погрешности | |
| 1) - без учета установленных защитных фильтров; | |
| 2) - нормальные условия измерений: | |
| - температура окружающей среды, °С от +15 до +25 | |
| - диапазон изменения относительной влажности окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | 101,3 ± 4,0 |
Таблица 9 - Основные технические характеристики газоанализаторов ТОП-СЕНС в стационарном исполнении_
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более: - для модификации ТОП-СЕНС 10 N - для модификации ТОП-СЕНС N - для модификации ТОП-СЕНС 4100 S - для модификации ТОП-СЕНС 4100 G - для модификаций ТОП-СЕНС 1000, ТОП-СЕНС F - для модификации ТОП-СЕНС 500 | 185,5x142x71,5 205x142x90 140x203x100 145x204x100 273,2x186x93 310x124x132 |
| Масса, кг, не более: - для модификации ТОП-СЕНС 10 N - для модификации ТОП-СЕНС N - модификаций ТОП-СЕНС 4100 S, ТОП-СЕНС 4100 G - модификаций ТОП-СЕНС 1000, ТОП-СЕНС F - модификации ТОП-СЕНС 500 | 1 1,2 2 3 5,7 |
| Параметры электрического питания: Напряжение питания от сети переменного тока частотой 50 Гц, В, не более Напряжение питания от сети постоянного тока, В Номинальная потребляемая мощность, Вт | 220 от 15 до 30 от 3 до 10 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, оС: - для модификаций ТОП-СЕНС 10 N, ТОП-СЕНС 1000, ТОП-СЕНС 4100 G, ТОП-СЕНС 4100 S, ТОП-СЕНС F, ТОП-СЕНС N - для модификации ТОП-СЕНС 500 - относительная влажность, % (без конденсации влаги), не более - атмосферное давление, кПа | от -55 до +60 от -60 до +70 98 от 84,0 до 106,4 |
| Маркировка взрывозащиты: - для модификаций ТОП-СЕНС 10 N, ТОП-СЕНС N, ТОП-СЕНС 4100 S, ТОП-СЕНС 4100 G, ТОП-СЕНС 1000, ТОП-СЕНС F, ТОП-СЕНС 500 | 1Ex db IIC Т4 Gb X |
| Степень защиты IP по ГОСТ 14254-2015: - для модификаций ТОП-СЕНС 10 N, ТОП-СЕНС N, ТОП-СЕНС 4100 S, ТОП-СЕНС 4100 G, ТОП-СЕНС 1000, ТОП-СЕНС F, ТОП-СЕНС 500 | IP68 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 35000 |
Таблица 10 - Основные технические характеристики газоанализаторов ТОП-СЕНС в переносном (портативном) исполнении_
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более: - для модификации ТОП-СЕНС 210 - для модификации ТОП-СЕНС 260 - для модификации ТОП-СЕНС 310 - для модификации ТОП-СЕНС 360 - для модификации ТОП-СЕНС 380 - для модификации ТОП-СЕНС 610 - для модификации ТОП-СЕНС 510 | 102x56x26 109x64x30 125x64x30 121x67x36 159x82x40 171x95x43 227x71x35 |
| Масса, кг, не более - для модификации ТОП-СЕНС 210 - для модификации ТОП-СЕНС 260 - для модификаций ТОП-СЕНС 310, ТОП-СЕНС 510 - для модификаций ТОП-СЕНС 360, ТОП-СЕНС 380 - для модификации ТОП-СЕНС 610 | 0,12 0,20 0,22 0,38 0,40 |
| Параметры электрического питания: Номинальное напряжение батареи, В Тип батареи Емкость батареи, мАч | от 3,7 до 6 Li-ion от 1200 до 5000 |
| Время работы без подзарядки аккумулятора, ч, не менее | 8 (до 500, при работе только электрохимических сенсоров) |
| Рабочие условия эксплуатации: - температура окружающего воздуха, оС - для модификаций ТОП-СЕНС 210, ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, ТОП-СЕНС 610 - для модификации ТОП-СЕНС 510 - относительная влажность, % (без конденсации влаги), не более - атмосферное давление, кПа | от -45 до +60 от -40 до +50 98 от 84,0 до 106,4 |
| Маркировка взрывозащиты: - для модификаций ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, ТОП-СЕНС 610 - для модификации ТОП-СЕНС 210 - для модификации ТОП-СЕНС 510 | 0Ex da ia IIC T3 Ga X 0Ex ia IIC T4 Ga X 1Ex ib IIC T4 Gb X |
| Степень защиты IP по ГОСТ 14254-2015 - для модификаций ТОП-СЕНС 260, ТОП-СЕНС 310, ТОП-СЕНС 360, ТОП-СЕНС 380, для модификации, ТОП-СЕНС 610 - для модификаций ТОП-СЕНС 210 - для модификаций ТОП-СЕНС 510 | IP67 IP66 IP65 |
| Средний срок службы, лет Средняя наработка на отказ, ч. | 10 30000 |
наносится на титульные листы руководства по эксплуатации и паспорта типографским методом.
Таблица 11 - Комплектность средства измерений газоанализаторов ТОП-СЕНС в
переносном (портативном) исполнении
| Наименование | Обозначение | Количество |
| Газоанализатор | ТОП-СЕНС | 1 шт. |
| Руководство по эксплуатации | ГАТС.0402089.002-2022 РЭ | 1 экз.!) |
| Паспорт | ГАТС.0402089.002-2022 ПС | 1 экз. |
| Упаковка | - | 1 шт. |
| Программное обеспечение (ПО) | - | 1 шт. 2) |
| Калибровочная насадка | - | 1 шт. |
| Коммуникационный кабель | - | 1 шт.2) |
| Зарядное устройство | - | 1 шт. |
| 1) один экземпляр на партию; 2) поставляется по отдельному заказу | ||
Таблица 12 - Комплектность средства измерений газоанализаторов ТОП-СЕНС в
стационарном исполнении
| Наименование | Обозначение | Количество |
| Газоанализатор | ТОП-СЕНС | 1 шт. |
| Руководство по эксплуатации | ГАТС.0402089.002-2022 РЭ | 1 экз.!) |
| Паспорт | ГАТС.0402089.002-2022 ПС | 1 экз. |
| Упаковка | - | 1 шт. |
| Программное обеспечение (ПО) | - | 1 шт.2) |
| Пульт управления | - | 1 шт. |
| Калибровочная насадка | - | 1 шт. |
| Козырек защиты от атмосферных осадков и солнца | - | 1 шт.2) |
| Комплект для монтажа на трубу | - | 1 шт. 2) |
| Комплект для монтажа в воздуховоде | - | 1 шт. 2) |
| Кабельный ввод | - | 1 шт. 2) |
| Заглушка | - | 1 шт. 2) |
| Разъем для HART-коммуникатора | - | 1 шт. 2) |
| Поточная насадка для технологических сред | - | 1 шт. 2) |
| Светозвуковой оповещатель | - | 1 шт. 2) |
| Сенсорная плата (ТОП-СЕНС СП) | - | 1 шт. 2) |
| 1) один экземпляр на партию; 2) поставляется по отдельному заказу. | ||
приведены в разделе 5 «Устройство газоанализаторов ТОП-СЕНС» документа ГАТС.0402089.002-2022 РЭ «Газоанализаторы ТОП-СЕНС. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГАТС.0402089.002-2022 ТУ. Газоанализаторы ТОП-СЕНС. Технические условия.
| Зарегистрировано поверок | 4790 |
| Поверителей | 46 |
| Актуальность данных | 16.11.2024 |
