| Номер в госреестре | 89440-23 |
| Наименование СИ | Датчики силы тензометрические арматурные |
| Обозначение типа СИ | RSS-01-R |
| Изготовитель | Общество с ограниченной ответственностью "Научно-техническое производственное предприятие "Горизонт-М" (ООО "НТП "Горизонт-М"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 26.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силы тензометрические арматурные RSS-01-R (далее - датчики) предназначены для измерений силы, возникающей в арматурном каркасе железобетонных конструкций при растяжении и сжатии.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Конструктивно датчики состоят из арматурного стержня, коммутационного кабеля и измерительного блока, закреплённого по центру арматурного стержня. Измерительный блок представляет собой упругий элемент с наклеенными тензорезисторами, соединёнными в мостовую электрическую цепь, обеспечивающую температурную компенсацию. Датчики силы устанавливаются на объект контроля без возможности демонтажа.
Датчики выпускаются в одиннадцати модификациях, отличающихся диапазоном измерений силы, габаритными размерами.
Модификации датчиков имеют обозначение RSS-01-RX, где RSS-01-R - обозначение датчиков по каталогу изготовителя, а X - цифровой индекс, соответствующий номинальному диаметру арматуры каркаса, на который устанавливается датчик (16; 17; 18; 19; 20; 22; 25; 28; 32; 36; 40).
Заводской номер в виде цифрового обозначения наносится на идентификационную наклейку, наклеиваемую на корпус датчика. Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1.
Цветовое исполнение датчиков может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на датчики не предусмотрено.
Пломбирование датчиков не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией датчиков и условиями эксплуатации.

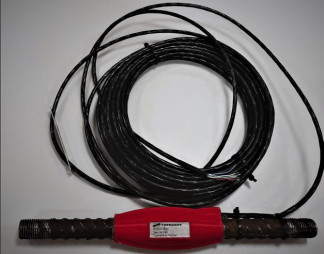

Рисунок 1 - Общий вид датчиков RSS-01-R
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений силы, кН | Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений силы, % | Рабочий коэффициент передачи, мВ/В* |
| RSS-01-R16 | от 1,6 до 80 | ± 2 | от 2,0 до 3,0 |
| RSS-01-R17 | от 1,8 до 90 | ||
| RSS-01-R18 | от 2 до 100 | ||
| RSS-01-R19 | от 2,2 до 110 | ||
| RSS-01-R20 | от 2,5 до 125 | ||
| RSS-01-R22 | от 3 до 150 | ||
| RSS-01-R25 | от 4 до 200 | ||
| RSS-01-R28 | от 5 до 250 | ||
| RSS-01-R32 | от 6,4 до 320 | ||
| RSS-01-R36 | от 8 до 400 | ||
| RSS-01-R40 | от 10 до 500 | ||
| * фактическое значение указывается в паспорте | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон выходного сигнала при нулевой нагрузке, мВ/В* | от -1,5 до 1,5 |
| Напряжение питания постоянного тока, В | 5±0,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -40 до +60 |
| Масса, кг, не более | 9 |
| Средняя наработка на отказ, не менее, часов | 180000 |
| * фактическое значение указывается в паспорте | |
Таблица 3- Основные технические характеристики
| Модификация | Габаритные размеры (длина х диаметр), мм, не более |
| RSS-01-R16 | 600 х 19 |
| RSS-01-R17 | 600 х 19 |
| RSS-01-R18 | 600 х 21 |
| RSS-01-R19 | 600 х 21 |
| RSS-01-R20 | 600 х 23 |
| RSS-01-R22 | 600 х 25 |
| RSS-01-R25 | 600 х 29 |
| RSS-01-R28 | 600 х 32 |
| RSS-01-R32 | 600 х 36 |
| RSS-01-R36 | 600 х 41 |
| RSS-01-R40 | 600 х 45 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силы тензометрический арматурный | RSS-01-R | 1 шт. |
| Руководство по эксплуатации | МПГТ.404176.032РЭ | 1 экз.* |
| Паспорт | МПГТ.404176.032ПС | 1 экз. |
| * -на поставляемую партию датчиков | ||
приведены в разделе 4 «Проведение измерений датчиками RSS-01-R» документа МПГТ.404176.032РЭ «Датчики силы тензометрические арматурные RSS-01-R. Руководство по эксплуатации»
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г.№ 2498;
МПГТ.404176.032ТУ «Датчики силы тензометрические арматурные RSS-01-R. Технические условия».
| Зарегистрировано поверок | 40 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
