Системы измерительные ЯРУС-АСН, 89444-23

Назначение

Системы измерительные ЯРУС-АСН (далее - ЯРУС-АСН) предназначены для автоматизированного измерения массы (объема) нефтепродуктов при наливе или сливе автоцистерн и цистерн железнодорожного транспорта.

Описание

Принцип действия ЯРУС-АСН основан на использовании прямого метода динамических измерений массы (объема) нефтепродуктов с применением кориолисового преобразователя массового расхода (расходомер массовый) или преобразователя расхода (расходомер объемный).

ЯРУС-АСН изготавливаются в двух модификациях:

Ярус-АСН-Х-Х-Х-Х-Э-ХХХ-Х - модификация с массовым расходомером (далее -модификация «Э») и Ярус-АСН-Х-Х-Х-Х-Р-ХХХ-Х - модификация с объемным расходомером (далее - модификация «Р»).

ЯРУС-АСН состоит из датчика перелива, датчика уровня, постов кнопочных, устройства заземления, датчиков положения консоли и/или мостика переходного, информационного табло во взрывозащищенном корпусе, местный пост задания дозы, программного обеспечения ЯРУС-ПО АРМ на базе персонального компьютера, щит управления ЯРУС-ЩУ, устанавливаемый во взрывобезопасной зоне или во взрывозащищенном корпусе, устанавливаемый в взрывоопасной зоне.

Электрооборудование ЯРУС-АСН состоит из взрывозащищенного светильника (освещения площадки обслуживания), взрывозащищенного выключателя, взрывозащищенных соединительных (клеммных) коробок, кабельно-проводниковых продукций в металлорукаве с поливинилхлоридной изоляцией, шкафа силового ЯРУС-ШУ.

В модификации «Э» могут применяться следующие средства измерений массы и массового расхода нефтепродуктов с пределами допускаемой относительной погрешности не более ±0,25 %:

-    счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260», (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 42953-15, 77657-20);

-    счетчики-расходомеры массовые Штрай-Масс (регистрационный № 70629-18);

-    расходомеры массовые Promass (регистрационный № 86234-22);

-    расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400, OPTIMASS 6400 (регистрационный № 77658-20);

-    счётчики-расходомеры массовые Turbo Flow CFМ (регистрационный № 83374-21);

-    счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (регистрационный № 47266-16).

В модификации «Р» могут применяться следующие средства измерений объема и объемного расхода нефтепродуктов с пределами допускаемой относительной погрешности не более ±0,25 %:

-    расходомеры-счетчики жидкости РВШ-ТА, (регистрационный № 78390-20);

-    счетчики жидкости СЖ (регистрационный № 59916-15).

ЯРУС-АСН состоит из:

-    запорной арматуры, крана шарового;

-    персонального компьютера с установленным программным обеспечением ЯРУС-ПО

АРМ;

-    мановакуумметра с трехходовым краном;

-    задвижки с электроприводом;

-    клапана обратного, предохранительного;

-    электронасоса;

-    расходомера массового или объемного (в зависимости от модификации);

-    фильтра сетчатого, фильтра газоотделителя;

-    шарнирно-сочлененного трубопровода в виде устройства верхнего герметизированного налива в автоцистерны, с телескопическим наконечником;

-    двух датчиков перелива на герметизирующим конусе для присоединения к заливной горловине цистерны;

-    гибкого рукава для отвода паров с огнепреградителем;

-    обратного клапана;

-    ручной заслонки;

-    клапана сброса давления для слива со стояка;

-    площадки обслуживания с ограждением, входным маршем, переходным мостиком, местной панели оператора (далее - МПО).

Состав и технологическая схема ЯРУС-АСН, определяемые технической документацией, выполняют функции:

-    управление технологическим процессом отпуска/приема/перекачки жидкости;

-    включение/отключение технологического процесса с поста налива;

-    выдача аварийных и управляющих сигналов;

-    регистрация массы/объема, температуры, плотности жидкости, прошедшей через ЯРУС-АСН;

-    хранение измеренной и вычисленной информации в течение одного года;

-    запись и хранение срабатывания аварийных датчиков;

-    передача измеренной и вычисленной информации по локальной сети.

Заводской номер наносится на металлическую табличку, размещенная на корпусе измерительного модуля, ЯРУС-АСН типографическим способом. Формат нанесения заводского номера - цифровой.

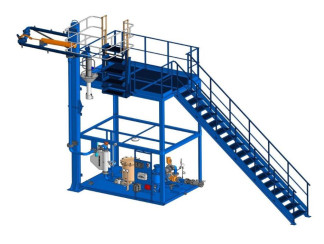

Общий вид ЯРУС-АСН представлен на рисунке 1. Общий вид измерительного модуля представлен на рисунке 2.

Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 3, 4. Знак поверки наносится на пломбу, установленную на расходомере в соответствии с рисунками 3 и 4.

Расшифровка обозначений модификаций ЯРУС-АСН:

_| ЯРУС-АСН-Х-Х-Х-ХХ-Х-ХХ-Х ХХ

Тип измерительной системы    --1

Вид налива:

В - верхний;    _

Н - нижний;

К - комбинированный (верхний и нижний)_

Вид технического применения ЯРУС-АСН:

Н - налив;

С - слив;

П-перекачка_

Количество устройств налива/слива (1,2,3.....)__

Тип устройства налива/слива:

С - стояк;

К - консоль Тип наливного наконечника:

Г - герметичный;

О - открытый Модификация расходомера:

Э - счетчик-расходомер массовый;    -

Р - счетчик-расходомер объемный_

Производительность, м3/ч    -

Климатическое исполнение:

У - умеренный климат;    _

ХЛ - холодный климат;

УХЛ - умеренный и холодный климат_

Исполнение:

ББ - исполнение блок-бокс

'i "

Рисунок 4 - Схема пломбирования от несанкционированного доступа и место нанесения знака

поверки в модификации «Р»

Программное обеспечение

Программное обеспечение (далее - ПО) предназначено для считывания измерительной информации с преобразователя расхода ЯРУС-АСН, индикации измерений на показывающем устройстве (информационное табло), формирование управляющих сигналов на начало и окончание процесса налива/слива/перекачки жидкости.

ПО ЯРУС-ПО АРМ предназначено для обработки измерительной информации, индикации результатов измерений объема или массы жидкости, прошедшей через ЯРУС-АСН, плотности и температуры жидкости, настройки параметров работы системы, контроля работы системы, отображения в виде мнемосхем и анимации на мониторе АРМ, формирование и хранение отчетных данных. ЯРУС-ПО АРМ делится на метрологически значимую и не значимую часть.

Метрологически значимое ПО хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, отображение и передачу результатов измерений, а также защиту и идентификацию ПО. Метрологически незначимое ПО хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами, не связанными с измерениями параметров технологического процесса.

Предусмотрено разделение пользователей по группам с различным уровнем доступа к функциям ЯРУС-АСН по паролю. ПО ЯРУС-ПО АРМ защищено от изменения метрологической части ПО путем установления пароля доступа к метрологически значимым частям ПО и введением журнала фиксирующие все события и изменения метрологической части ПО.

Идентификационные данные ПО ЯРУС-ПО АРМ приведены в таблице 1.

Уровень защиты ПО ЯРУС-ПО АРМ от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО ЯРУС-ПО АРМ

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность ЯРУС-АСН

Сведения о методах измерений

приведены в разделе 10 «Сведения о методиках (методах) измерений» руководства по эксплуатации на системы измерительные ЯРУС-АСН РЭ 28.99.39-003-25211838-2020.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356;

ТУ 28.99.39-003-25211838-2020 «Системы измерительные ЯРУС-АСН. Технические условия.
