| Номер в госреестре | 89454-23 |
| Наименование СИ | Устройства для измерений координат контрольных точек автомобиля |
| Обозначение типа СИ | Сивер Дата |
| Изготовитель | Акционерное общество "Сивер" (АО "Сивер), г. Калуга |
| Год регистрации | 2023 |
| Срок свидетельства | 05.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений координат контрольных точек автомобилей Сивер Дата (далее - устройства) предназначены для измерений геометрических параметров кузовов, рам, кабин и элементов подвески автомобиля.
Принцип действия устройств состоит в определении геометрических параметров элементов конструкции автомобиля контактным методом с помощью оптической системы слежения и беспроводного измерительного щупа со светодиодными маркерами. При проведении измерений необходимо, чтобы все маркеры измерительного щупа находились в зоне видимости системы слежения, а острие измерительного щупа касалось измеряемой точки. Пространственное положение острия измерительного щупа определяется по изображениям маркеров щупа методом триангуляции.
Устройства состоят из основных элементов:
- оптическая система слежения (далее - система слежения);
- измерительный щуп (далее - щуп);
- блок согласования.
Система слежения каждого устройства состоит из одного или двух (в зависимости от модификации) измерительных блоков, установленных на штатив или передвижные стойки. Измерительные блоки выполнены в виде металлических балок, на противоположных концах которых расположены цифровые видеокамеры. Система слежения работает под управлением персонального компьютера пользователя (далее - ПК) с установленным программным обеспечением Siver Data.
Система слежения устройств модификаций Сивер Дата 2 и Сивер Дата 2L состоит из одного измерительного блока, установленного на штатив.
Система слежения устройств модификации Сивер Дата Т состоит из двух измерительных блоков. Измерительные блоки устройств этой модификации оснащены тремя видеокамерами и устанавливаются в передвижные стойки.
Измерительный щуп состоит из корпуса и закрепленного на нем центрального стержня. На передней поверхности корпуса щупа расположены светодиодные маркеры, а на конце центрального стержня - заостренный измерительный наконечник. Устройства модификации Сивер Дата Т оснащены двумя измерительными щупами, различающимися размерами и количеством светодиодных маркеров.
Блок согласования обеспечивает обмен информацией между системой слежения и ПК, а также электропитание видеокамер измерительных блоков.
Полученные в процессе измерений данные (снимки щупа) обрабатываются в ПК, где происходит определение пространственных координат измеряемых точек в системе координат системы слежения.
Устройства выпускаются в трёх модификациях: Сивер Дата 2, Сивер Дата 2L Сивер Дата T которые отличаются между собой исполнением системы слежения, значениями диапазонов измерений геометрических параметров, а также значениями некоторых технических характеристик.

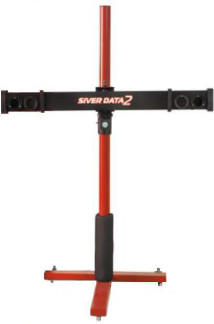

Общий вид устройств представлен на рисунке 1.
в) г)
Лист № 3 Всего листов 7
Серийные номера в виде цифрового обозначения, состоящие из арабских цифр, а также знак утверждения типа наносятся на заднюю панель измерительного блока на маркировочную наклейку. Общий вид маркировочной наклейки представлен на рисунке 2.
SIVER
Место нанесения серийного номера
Место нанесения знака утверждения типа
«СИВЕР ДАТА Т»
Устройстве для измерений координат _ _ _
контрольных точек автомобиля [ПГ
■-' IV 26.51.6t-Ml-l)[Mjt2l3l-£t21 LIIL
№. —то™ □□□□□□
стнмр □□□□□□□
АО «Синер» тел.: +7 4Й42 791В 04 Сделано в Росси н www.elvar.ru
Рисунок 2 - Общий вид маркировочной наклейки
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование устройств осуществляется посредством нанесения самоклеящихся пломб на винты крепления крышек измерительного блока, в местах, указанных на рисунке 1а и 1б. Общий вид самоклеящейся пломбы представлен на рисунке 3.
НЕ ВСКРЫВАТЬ! ОПЛОМБИРОВАНО
№ ООО 001
Рисунок 3 - Общий вид самоклеющейся пломбы
| 00 | ||||
| N1 , Г-г* | ||||
4800
4352 829
о
о
о
4“
см
г
700
см
00
тг
о
о
со
I
8000
| 673 ! | -т— | ||||
| \ , | |||||
| 1368 | 2800 | ||||
| |J < | |||||
| 1209 | —ж щ. | 1000 | |||
Рисунок 6 - Схема измерительного объема Устройства Сивер Дата Т
Устройства работают под управлением программного обеспечения (далее - ПО) «SiverData», установленного на персональном компьютере, предназначенного для обеспечения взаимодействия элементов устройств, выполнения измерений, обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных измерений соответствует уровню «средний» в соответствии с Р 50.2.077 -2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SiverData |
| Номер версии (идентификационный номер) ПО, не ниже | v7.102 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация | Сивер Дата 2 | Сивер Дата 2L | Сивер Дата Т |
| Диапазоны измерений геометрических параметров1^’ мм: - по длине (ось X) - по ширине (ось Y) - по высоте (ось Z) | от 0 до 4800 от 0 до 2400 от 0 до 1600 | от 0 до 8300 от 0 до 2400 от 0 до 1600 | от 0 до 8000 от 0 до 3000 от 0 до 3000 |
| Пределы допускаемой абсолютной погрешности измерений геометрических параметров, мм: | ± (2,0+0,6L) где L - измеряемая длина в метрах | ||
| 1) - объект измерения должен находиться в измерительном объёме устройства, являющимся полем зрения оптической системы слежения. Схемы измерительных объемов приведены на рисунках 4-6. | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модификация | Сивер Дата 2 | Сивер Дата 2L | Сивер Дата Т |
| Параметры электрического питания: - напряжение постоянного тока, В | от 40 до 48 | от 40 до 48 | от 12 до 13 |
| Потребляемая мощность, В-А, не более | 15 | 15 | 40 |
| Габаритные размеры (ДхШ*В), мм, не более: - измерительного блока - измерительного щупа - блока согласования - штатива - передвижной стойки | |||
| 1120x120x120 | |||
| 450x90x40 | 450x90x40 1300x110x50 | ||
| 170x150x80 | |||
| 800x750x1600 | - | ||
| - | 750x750x1800 | ||
| Масса, кг, не более: - измерительного блока - измерительного щупа - блока согласования - штатива - передвижной стойки | 7 | 7 | |
| 1,0 | 2,0 | ||
| 1,5 | |||
| 21 | - | ||
| - | 48 | ||
| Количество измерительных блоков, шт. | 1 | 2 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 90 | ||
Знак утверждения типа наносится
на идентификационную наклейку методом печати и на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный блок | - | 1 или 2 шт.* |
| Измерительный щуп | - | 1 или 2 шт.* |
| Блок согласования | - | 1 шт. |
| Набор сменных адаптеров | - | 1 комплект |
| Штатив или передвижная стойка | - | 1 или 2 шт.* |
| Кабель соединительный | - | 1 шт. |
| Коммутационный шнур (патч-корд) | - | 1 шт. |
| Программное обеспечение SiverData | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 шт. |
| * - в соответствии с модификацией устройства | ||
приведены в разделе 5 «Выполнение измерений» документа «Устройства для измерений координат контрольных точек автомобиля Сивер Дата». Руководство по эксплуатации».
ТУ 26.51.66-001-00262131-2021 Устройства для измерения координат контрольных точек автомобиля Сивер Дата. Технические условия.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
