| Номер в госреестре | 89455-23 |
| Наименование СИ | Установка эталонная для поверки теодолитов |
| Обозначение типа СИ | ЭУ-2 |
| Изготовитель | Общество с ограниченной ответственностью "Геонорд" (ООО "Геонорд"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка эталонная для поверки теодолитов ЭУ-2 (далее - установка) предназначена для определения погрешности измерений горизонтальных и вертикальных углов высокоточных теодолитов и других геодезических угломерных приборов.
Принцип работы установки заключается в передаче действительных значений плоских углов от призм многогранных ПМ12 и ПМ24, входящих в состав установки, рабочим средствам измерений (геодезическим угломерным приборам (далее - ГУП).
В соответствии с принципом работы, установка представляет собой компаратор, задающий эталонные углы ГУП, и позволяющий сличать результаты измерений ГУП с действительными (эталонными) значениями углов призм многогранных.
В качестве эталонов плоских углов в установке используются призмы многогранные. Для измерений углов в горизонтальной плоскости используется призма многогранная ПМ12 (регистрационный номер 9773-89 в Федеральном информационном фонде, заводской номер 799). Для измерений углов в вертикальной плоскости используется призма многогранная ПМ24 (регистрационный номер 9773-84 в Федеральном информационном фонде, заводской номер 768). Для точного задания углов поворота призм многогранных используются автоколлиматоры унифицированные АКУ-0,2 (регистрационный номер 10714-05 в Федеральном информационном фонде, заводские номера 0172 и 0177).
Конструктивно установка представляет собой массивное основание, на котором смонтированы все остальные компоненты установки. Основанием установки служит большая гранитная станина с тремя основными и двумя дополнительными опорами. На ней установлена малая гранитная станина, служащая основанием для поворотного столика и узла наклона.
Столик предназначен для размещения ГУП и для выполнения измерений в горизонтальной плоскости. В нижней части столика смонтирована алидада с кронштейном, на которой фиксируется призма многогранная ПМ12.
Узел наклона предназначен для выполнения измерений в вертикальной плоскости и представляет собой коромысло с грузами. На поворотной оси коромысла смонтирована призма многогранная ПМ24. Также на коромысле смонтирована труба коллиматор с осветителем. Наклон коромысла осуществляется специальным поводком.
Автоколлиматоры размещаются на гранитной магнитной подставке и используются в качестве прецизионных нуль-индикаторов (датчиков нуля) для точного наведения на грани призм многогранных.
Заводской номер размещается на боковой стороне малой гранитной станины в числовом формате методом гравировки на наклейке.
Условия эксплуатации установки не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус установки.
Пломбирование установки не предусмотрено.

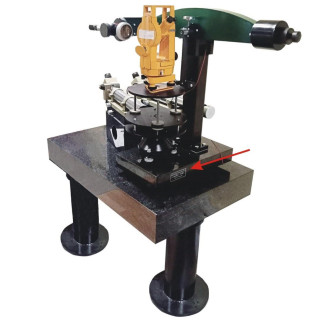

Общий вид установки с указанием места размещения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид установки с указанием места размещения заводского номера Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов, градус 1) в горизонтальной плоскости в вертикальной плоскости | от 0 до 360 ±45 |
| Допускаемое среднее квадратическое отклонение измерений углов, секунда 1), не более | 0,1 |
| Абсолютная погрешность измерений при доверительной вероятности 0,99 (доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,99), секунда 1) | 0,3 |
| 1) Градус и секунда - единицы измерений плоского угла. | |
| Наименование характеристики | Значение |
| Условия эксплуатации по ГОСТ 8.050-73, со следующими уточнениями: температура окружающего воздуха, °С относительная влажность воздуха, %, не более атмосферное давление, кПа скорость изменения температуры, °С в час, не более | от +17 до +23 60 от 95 до 105 0,5 |
| Габаритные размеры, мм, не более длина ширина высота | 1000 650 1800 |
| Масса, кг, не более | 600 |
| Электропитание осуществляется от однофазной сети переменного тока напряжением, В частотой, Гц | от 187 до 242 50±1 |
| Потребляемая мощность, В-А, не более | 40 |
| Время непрерывной работы, ч, не менее | 16 |
| Средняя наработка на отказ, ч, не менее | 2000 |
| Средний срок службы, лет, не менее | 8 |
наносится типографским способом на титульный лист руководства по эксплуатации в верхнем левом углу.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол. |
| 1 Установка эталонная для поверки теодолитов в составе: | ЭУ-2 | 1 шт. |
| 1.1 Алидада с кронштейном в сборе | 400124.003-01 | 1 шт. |
| 1.2 Коромысло с осью в сборе с двумя грузами (узел наклона) | 400124.003-02 | 1 шт. |
| 1.3 Автоколлиматор | АКУ-0,2 | 2 шт. |
| 1.4 Призма многогранная ПМ12 2) | ГОСТ 2875-88 | 1 шт. |
| 1.5 Призма многогранная ПМ24 3) | ГОСТ 2875-88 | 1 шт. |
| 1.6 Блок питания осветителя | АКИП 1101 | 1 шт. |
| 1.7 Гранитная магнитная подставка для автоколлиматора | 400124.003-03ГБР | 2 шт. |
| 1.8 Станина малая гранитная | АЛ6.124.141-01ГБР | 1 шт. |
| 1.9 Труба коллиматор | 400124.003-04 | 1 шт. |
| 1.10 Столик в сборе | 400124.003-05 | 1 шт. |
| 1.11 Станина большая гранитная с тремя основными опорами и двумя дополнительными опорами | — | 1 шт. |
| 1.12 Набор приспособлений | — | 1 шт. |
| 2 Паспорт | 89119981.448430.004 ПС | 1 экз. |
| 3 Руководство по эксплуатации | 89119981.448430.003 РЭ | 1 экз. |
| Регистрационный № 10714-05 в Федеральном информационном фонде, заводские №№ 0172 и 0177. 2) Регистрационный № 9773-89 в Федеральном информационном фонде, заводской № 799. 3) Регистрационный № 9773-84 в Федеральном информационном фонде, заводской № 768. | ||
приведены в разделе 3 документа 89119981.448430.003 РЭ «Установка эталонная для поверки теодолитов ЭУ-2. Руководство по эксплуатации».
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018).
