| Номер в госреестре | 89465-23 |
| Наименование СИ | Установки для поверки и калибровки уровнемеров |
| Обозначение типа СИ | КМС-УПУ |
| Изготовитель | Общество с ограниченной ответственностью "Комплексные метрологические системы" (ООО "КМС"), Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск |
| Год регистрации | 2023 |
| Срок свидетельства | 10.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки и калибровки уровнемеров КМС-УПУ (далее - установки), предназначены для передачи единицы уровня (длины) средствам измерений уровня различного принципа действия имитацией изменения уровня жидкости.
Принцип действия установок основан на использовании метода непосредственного сличения показаний поверяемых средств измерений уровня с показаниями, воспроизводимыми прецизионным инкрементным преобразователем линейных перемещений (далее - энкодером) при помощи аппаратно-программного интерфейса.
Конструктивно установки состоят из имитирующей системы и рабочего места оператора, объединённых системой управления. Имитирующая система выполнена единым устройством горизонтальной компоновки и включает в себя линейную часть, неподвижное основание, подвижную часть и вспомогательные узлы.
Линейная часть жестко связана с неподвижным основанием, обеспечивающим крепление поверяемых уровнемеров посредством установочной плиты, при этом плоскость установочной плиты перпендикулярна горизонтально расположенной оси линейной части. Подвижная часть с закреплённой отражающей поверхностью или контактным приспособлением перемещается плоскопараллельно относительно установочной плиты неподвижного основания вдоль линейной части. Определение положения подвижной части реализуется с использованием бесконтактной системы магнитного энкодера и системы управления. Энкодер состоит из магнитной ленты, расположенной вдоль линейной части, и считывающей головки, жестко закреплённой на подвижной части. Система управления осуществляет позиционирование подвижной части относительно неподвижного основания посредством специализированного ПО, и обеспечивает сбор информации и отображение её на экране ПК.
Воспроизводимая имитирующей системой единица уровня может иметь любое заданное системой управления значение в пределах диапазона измерений установок.
Установки могут быть оборудованы дополнительными приспособлениями для поверки средств измерений уровня различного принципа действия: для поверки уровнемеров с гибкими и жесткими волноводами - системой поддержки и натяжения, для поверки радарных уровнемеров - экраном для поглощения радиоволнового излучения и отражающим щитом, для поверки поплавковых уровнемеров - узлом для крепления поплавка, для поверки буйковых уровнемеров - стойкой для установки и настройки уровнемера, набором специализированных грузов и подвесов. Наличие приспособлений определяется при заказе.
Обозначение модификаций установок имеет следующий вид и включает в себя:
КМС-УПУ -X -L _ -Y
- обозначение типа_
- исполнение (в соответствии с таблицей 2):
А
Б
В_
- диапазон измерений уровня, м_
- наличие дополнительных приспособлений (опций) для поверки:
Т - ёмкостных или волноводных уровнемеров (тросовых или стержневых);
П - поплавковых уровнемеров;
К - уровнемеров с коаксиальными зондами;
Б - буйковых уровнемеров;
Э - радарных уровнемеров._

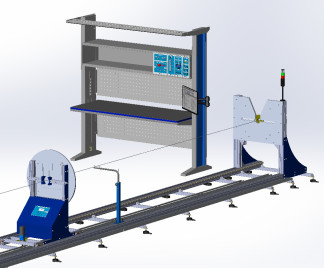

Общий вид установок изображён на рисунках 1 - 3.
Знак поверки на СИ не наносится.
Знак утверждения типа и заводской номер, состоящий из букв КМС и 7 цифр, наносятся на маркировочные таблички, закрепляемые на корпус системы управления рабочего места оператора и подвижную часть установки.
В установках используется программное обеспечение (далее - ПО) АРМ-КМС-УПУ. ПО устанавливается на персональный компьютер системы управления установками. Метрологические характеристики установок нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | АРМ-КМС-УПУ |
| Номер версии (идентификационный номер) | не ниже 1.0.0.0 |
| Идентификационное наименование метрологически значимой части ПО | kms-lvl.so |
| Цифровой идентификатор метрологический значимой части (алгоритм CRC32) | 0xA6D409AC |
Таблица 2 - Метрологические характеристики КМС-УПУ
| Исполнение установки | Дискретность измерений уровня, мм | Пределы допускаемой абсолютной погрешности измерений уровня, мм | Диапазон измерений уровня, мм |
| А | 0,02 | ± 0,3 | от 0 до 30000 |
| Б | ± 0,5 | ||
| В | ± 1,0 | ||
| Примечание - Диапазон измерений уровня зависит от заказа и указывается в эксплуатационной документации. | |||
Таблица 3 - Технические характеристики КМС-УПУ
| Наименование параметра | Значение параметра |
| Габаритные размеры (длина х ширина х высота), мм, не более | 32500 х 4000 х 2050 |
| Масса, кг, не более | 1500 |
| Напряжение питания переменного однофазного тока, В | 220 ± 22 |
| Частота переменного тока, Гц | 50 ± 1 |
| Потребляемая мощность, кВт, не более | 2 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, - атмосферное давление, кПа - изменение температуры окружающего воздуха в помещении в течение часа, °C, не более - максимальная разность температур в различных точках линейной части, °C, не более | 20 ± 5 от 30 до 80 от 84 до 106 1 2 |
| Примечание - Габаритные размеры и масса установок зависят от диапазона измерений и указываются в эксплуатационной документации. | |
Знак утверждения типа наносится
на титульные листы эксплуатационной документации типографским способом, а также трафаретным способом на корпус системы управления рабочего места оператора и подвижную часть установки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. (экз) |
| Установка для поверки и калибровки уровнемеров | КМС-УПУ | 1 |
| USB-накопитель с дистрибутивом ПО | АРМ-КМС -УПУ | 1 |
| Руководство по эксплуатации | РСЛМ.441000.141ХХ*.000.00РЭ | 1 |
| Формуляр | РСЛМ.441000.141ХХ*.000.00ФО | 1 |
| Наименование | Обозначение | Количество, шт. (экз) |
| Руководство пользователя ПО «АРМ-УПУ» | РСЛМ.441000.141ХХ*.000.00РП | 1 |
| Комплект монтажных частей** | - | 1 |
| Комплект инструмента и принадлежностей** | - | 1 |
| Комплект тары | - | 1 |
| Примечания: * - Порядковый регистрационный номер. ** - Наличие зависит от заказа. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации РСЛМ.441000.141ХХ*.000.00РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
РСЛМ.401164.002 ТУ «Установки для поверки и калибровки уровнемеров КМС-УПУ. Технические условия».
| Зарегистрировано поверок | 10 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
