| Номер в госреестре | 89473-23 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | Промысел-КЦ |
| Изготовитель | Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 10.07.2028 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические Промысел-КЦ (далее — ПТК) предназначены для измерительных преобразований показаний силы и напряжения постоянного тока и сигналов от датчиков термосопротивления, выдачи аналоговых сигналов силы и напряжения постоянного тока.
Принцип действия ПТК заключается в преобразовании аналоговых сигналов в цифровой код и выдачи унифицированных электрических выходных сигналов.
ПТК применяется для выполнения функций непрерывного контроля, автоматического управления, регулирования технологических процессов, защиты и обеспечения безаварийной длительной работы основного и вспомогательного технологического оборудования компрессорного цеха.
Разрабатываемая система на базе ПТК является проектно-компонуемым изделием. Состав системы определяется на этапе проектирования системы в соответствии с техническим заданием и требованиями Заказчика
ПТК построен по иерархическому принципу, включает в себя два взаимосвязанных между собой уровня:
- верхний уровень — уровень оперативно-производственной службы (ОПС);
- нижний уровень — уровень систем автоматического управления (САУ).
В общем случае типовая структура ПТК выглядит следующим образом:
Верхний уровень:
- пост контроля и управления (ПКУ);
- шкаф рабочих станций оператора;
- автоматизированное рабочее место (АРМ) системного инженера;
- пост кнопочный экстренного аварийного останова (ПЭО);
- шкафы серверного и коммуникационного оборудования;
- сервисное оборудование.
Нижний уровень:
- комплекс программно-технических средств (КПТС) уровня САУ в составе:
- шкаф управления компрессорным цехом (ШУ КЦ);
- УСО узла подключения (УСО УП);
- УСО аппаратов воздушного охлаждения (УСО АВО);
- УСО установки подготовки топливного, пускового и импульсного газа (УСО УПТПИГ);
- УСО вспомогательного оборудования (УСО ВО);
- блок экстренного аварийного останова (БЭАО), в составе ШУ КЦ.
ПТК может строиться на основе устройства программного управления «TREI-5B» (регистрационный номер в Федеральном информационном фонде № 31404-08) и системы информационно измерительной и управляющей «ПТК-ТЕКОН» (№ 68033-17).
Измерительные каналы (ИК) ПТК могут состоять из:
- промежуточных измерительных преобразователей и осуществляющих преобразования входных сигналов и гальваническую развязку входных цепей комплексов от внешних первичных измерительных преобразователей (наличие промежуточных измерительных преобразователей в ИК определяется заказом, допускается исполнение ИК без промежуточных измерительных преобразователей);
- контроллеров с аналоговыми модулями ввода/вывода и реализующих аналогоцифровое и цифро-аналоговое преобразование;
- АРМ оператора и серверов, предназначенных для выполнения функций представления оперативной и архивной информации о работе технологического оборудования, а также функций задания режимов и параметров работы оборудования.
Состав ИК и перечень ИК в составе ПТК определяется заказом.

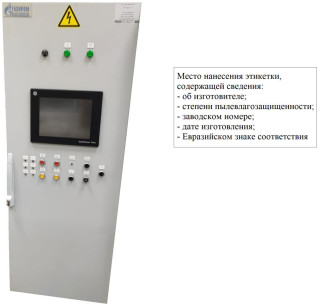

\ Место нанесения этикетки, содержащей сведения:
- об изготовителе;
- степени пылевлагозащищенности;
- заводском номере;
- дате изготовления;
- Евразийском знаке соответствия
Рисунок 1 - Комплекс программно-технический Промысел-КЦ
Защита от несанкционированного доступа к внутренним частям системы обеспечивается путем закрытия дверей шкафов на встроенный замок.
Заводской номер, состоящий из цифр, наносится типографским способом на этикетку, которая крепится в верхнем правом углу передней панели корпуса ШУ КЦ.
Нанесение знака поверки на корпус не предусмотрено.
Пломбирование не предусмотрено.
Программное обеспечение (далее — ПО) ПТК представляет собой совокупность программ, обеспечивающих функционирование комплекса при заданном режиме совместимости и взаимодействия её компонентов.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | ||
| Идентификационное наименование ПО | SCADA ТЕКОН | SCADA Infinity | SCADA-система «Альфа Платформа TREI» |
| Номер версии ПО, не ниже | не ниже 2.7.2 | не ниже 4.4.1 | не ниже 5.6 |
| Цифровой идентификатор ПО | Недоступен | Недоступен | Недоступен |
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование ИК | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной погрешности в рабочих условиях применения, % от диапазона, ± | |
| на входе | на выходе | ||
| ИК измерения сигналов силы постоянного тока | от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА | 16 бит | 0,2 % |
| ИК измерения сигналов напряжения постоянного тока | от 0 до 5 В от 0 до 10 В | 16 бит | |
| ИК измерения сигналов с термопреобразователей сопротивления | 100П 100М 50П 50М | 16 бит | 0,2 % |
| ИК воспроизведения сигналов силы постоянного тока | 16 бит | от 0 до 20 мА от 4 до 20 мА | 0,2 % |
| ИК воспроизведения сигналов напряжения постоянного тока | 16 бит | от 0 до 5 В от 0 до 10 В | 0,2 % |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 187 до 242 50 ± 1 от 187 до 242 |
| Потребляемая мощность (на шкаф), Вт, не более | 2500 |
| Масса, кг, не более - шкаф управления (ШУ) - шкаф устройства сопряжения с объектом (УСО) - шкаф верхнего уровня (серверный, коммуникационный, рабочих станций) | 250 250 250 |
| Габаритные размеры (длина/ширина/высота), мм, не более - шкаф управления (ШУ) - шкаф устройства сопряжения с объектом (УСО) - шкаф верхнего уровня (серверный, коммуникационный, рабочих станций) | 800/800/2100 800/800/2100 800/1000/2100 |
| Нормальные условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 107 |
| Рабочие условия: - температуры окружающей среды, °С при размещении в отапливаемом помещении при размещении в неотапливаемом помещении (низкотемпературное исполнение) - относительная влажность, % при размещении в отапливаемом помещении при размещении в неотапливаемом помещении - атмосферное давление, кПа | от +5 до +50 от -40 до +50 до 80 при +35 °С до 98 при +30 °С от 84 до 107 |
| Средний срок службы, лет | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность ПТК
| Наименование | Обозначение | Примечание |
| Комплексы программно-технические ПТК | В соответствии с заказом | 1 шт. |
| Комплекты конструкторской, технической и эксплуатационной документации | - | 1 компл. |
приведены в руководстве по эксплуатации «Программно-технический комплекс Промысел-КЦ» в разделе «3 Порядок работы».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 28.99.39-023-00159093-2018 Программно-технический комплекс Промысел-КЦ. Технические условия.
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
