Номер в госреестре | 89476-23 |
Наименование СИ | Платформы измерительные |
Обозначение типа СИ | OTP6200v2 |
Изготовитель | OPWILL Technologies (BEIJING) CO., LTD, Китай |
Год регистрации | 2023 |
Срок свидетельства | 10.07.2028 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Платформы измерительные OTP6200v2 (далее - платформы), в зависимости от установленных измерительных модулей, предназначены для измерений различных характеристик сетей передачи данных: количества передаваемой информации, скорости передачи информации (полосы пропускания), временных параметров сетей тактовой сетевой синхронизации, параметров оптических каналов, а именно, ослабления, расстояния до мест неоднородностей, уровня средней мощности оптического излучения.
Принцип действия платформ с модулями тестирования Ethernet основан на формировании и анализе тестовых сигналов с заданными параметрами, имеющих определенный объем информации, передаваемых и принимаемых по цифровым электрическим и оптическим интерфейсам сетей связи. Принцип действия платформ с модулем тестирования сетевой синхронизации основан на измерении разности временного положения между измеряемыми и тактовыми сигналами (ошибка временного интервала (ОВИ)). Принцип действия платформ с модулем оптического рефлектометра на зондировании волоконнооптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния.
Конструктивно платформы выполнены в виде моноблочного переносного прибора, в который устанавливаются один или два заменяемых измерительных модуля, предназначенных для измерений различных характеристик сетей передачи данных. На передних панелях платформ расположен цветной сенсорный дисплей, который отображает информацию и обеспечивает управление. Платформы имеют кнопочную панель, светодиодные индикаторы. Соединители, используемые при тестировании, расположены на встроенных модулях на верхней панели платформ.
Модификации встраиваемых в платформы измерительных модулей:
- OTM2610 и OTM2612 - модули тестирования сети Ethernet до 10 Гбит/с,
- OTM2620 - модуль тестирования сети Ethernet до 100 Гбит/с,
- OTM2302L, OTM2302N, OTM2302M, OTM2302E, OTM2302-a, OTM2302-b, OTM2302-c, OTM2302-d - модули оптического рефлектометра,
- OTM2800 и OTM2810 - модули тестирования сетевой синхронизации.
Заводские номера, однозначно идентифицирующие каждый экземпляр платформ, наносятся на заднюю панель в форме шильды, содержащей заводской номер в формате 14 цифр методом наклеивания.

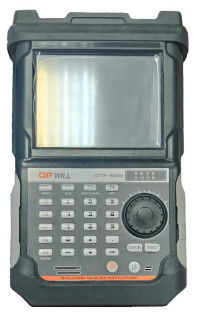

Внешний вид платформ, места пломбировки, нанесения заводского номера, знаков утверждения типа и поверки представлены на рисунке 1.
Верхняя панель (с модулем OTM2302E) Верхняя панель (с модулем OTM2810)
Платформы имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части, состоящее из общего ПО, установленного на платформу, и отдельного ПО для каждого измерительного модуля. Специализированное ПО измерительных модулей является метрологически значимым. Запись ПО осуществляется в процессе производства.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Модули измерительные OTM2610 и OTM2612 | |
Идентификационное наименование ПО | Dual Port 10GE Ethernet Test Application |
Номер версии (идентификационный номер) ПО | не ниже V2.0.0.0 |
Модуль измерительный OTM2620 | |
Идентификационное наименование ПО | 100G Ethernet Test Application |
Номер версии (идентификационный номер) ПО | не ниже V2.0.0.0 |
Модули измерительные OTM2302 | |
Идентификационное наименование ПО | OTDR Test Application |
Номер версии (идентификационный номер) ПО | не ниже V2.0.0.0 |
Модули измерительные OTM2800 и OTM2810 | |
Идентификационное наименование ПО | Time Analyse Test Application |
Номер версии (идентификационный номер) ПО | не ниже V1.0.0.0 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |||||
При установке модулей тестирования сети Ethernet | ||||||
OTM2610, OTM2612 | OTM2620 | |||||
Диапазон формирования/измерений количества информации, байт | от 64 до 1010 | от 64 до 1011 | ||||
Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче/приеме количества информации менее или равно 100 кбайт, байт | ±10 | |||||
Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче/приеме количества информации более 100 кбайт, байт | ±1-10-4-K | |||||
Диапазон формирования/измерений скорости передаваемой информации, бит/с | от 512 до 1010 | от 512 до 1011 | ||||
Пределы допускаемой относительной погрешности формирования/измерений скорости передаваемой информации, % | ±1 | |||||
При установке модулей оптического рефлектометра | ||||||
OTM2302L | OTM2302N | OTM2302M | OTM2302E | OTM2302- b | OTM2302- OTM2302- OTM2302-a c d | |
Рабочие длины волн, нм | 1310/1550 | 1310/1550 | 1310/1550 | 1310/1550 | 1310/1550 | 1310/1490/1550 |
Динамический диапазон, дБ, не менее | 34/32 | 39/37 | 42/41 | 44/42 | 39/37 | 39/37/37 |
Значение мертвой зоны, м, не более - при измерении положения неоднородности - при измерении ослабления | 1,5 5 | |||||
Диапазон измерений длины, км | от 0,06 до 160 | от 0,06 до 256 |
Наименование характеристики | Значение |
Пределы допускаемой абсолютной погрешности измерений длины, м | ±(1+5 10-5L+5) |
Уровень средней мощности непрерывного оптического излучения на выходе источника, дБм, не менее | -4,5 |
Длины волн калибровки измерителя мощности, нм | 850, 1310, 1550, 1625 |
Диапазон измерений уровня средней мощности оптического излучения, дБм | от -60 до +10 |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, на длинах волн калибровки, дБ | ±0,5 |
При установке модулей тестирования сетевой синхронизации OTM2800, OTM2810 | |
Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора при синхронизации от ГНСС GPS | ±110-10 |
Пределы допускаемой погрешности измерения максимальной ошибки временного интервала, нс: - на интервале наблюдения от 0,005 с до 1000 с - на интервале наблюдения более 1000 с | ±0,07-М0ВИ+3+0,033-т ±0,07-М0ВИ+35+0,0012-т |
Пределы допускаемой погрешности измерения девиации временного интервала, нс: - на интервале наблюдения от 0,05 с до 100 с - на интервале наблюдения от 100 с до 1000 с - на интервале наблюдения от 1000 с до 10000 с | ±0,07-ДВИ+ 2,5+0,088-т ±0,07-ДВИ+2,5+0,028-т ±0,07-ДВИ+29+0,6-т |
Примечание: К- количество переданной/принятой информации, байт; L-измеренная длина, м; 5 - дискретность отсчета в измеряемом диапазоне длин, м; т - интервал наблюдений, с; МОВИ - измеренное значение максимальной ошибки временного интервала за интервал наблюдений, нс; ДВИ -измеренное значение девиации временного интервала за интервал наблюдений, нс. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Электропитание осуществляется через адаптер 19В постоянного тока от сети переменного тока: - напряжением, В - частотой, Гц | от 100 до 240 от 50 до 60 |
Потребляемая мощность В-А, не более: | 80 |
Габаритные размеры (длина х ширина х высота) , мм, не более: | 202 х 105 х 319 |
Масса, кг, не более | 4,0 |
Условия эксплуатации | По группе 2 ГОСТ 22261-94 |
наносится на титульный лист эксплуатационной документации типографским способом и в виде наклейки на заднюю панель корпуса платформы методом наклеивания
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Платформа измерительная | OTP6200v2 | 1 шт. |
Модуль тестирования сети Ethernet* | OTM2610 | 1 шт. |
Модуль тестирования сети Ethernet* | OTM2612 | 1 шт. |
Модуль тестирования сети Ethernet* | OTM2620 | 1 шт. |
Модуль оптического рефлектометра* | OTM2302 | 1 шт. |
Модуль тестирования сетевой синхронизации* | OTM2800 | 1 шт. |
Модуль тестирования сетевой синхронизации* | OTM2810 | 1 шт. |
Комплект принадлежностей | - | 1 шт. |
Руководство по эксплуатации, совмещенное с паспортом | - | 1 экз. |
* - по согласованию с заказчиком |
изложены в разделах 2.3 «Измерения параметров сети Ethernet до 100 Гбит/с», 3.6 «Измерения параметров сети Ethernet до 10 Гбит/с», 4.3 «Измерения параметров оптических каналов», 5.3 «Измерения параметров сетевой синхронизации» руководства по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и устройств с измерительными функциями, осуществляющих измерения объемов (количества) цифровой информации (данных), передаваемых по каналам Интернет и телефонии;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».
