Комплексы программно-технические ПТК ЭЛАР, 89477-23

Обозначение

Функциональное назначение

Примеры систем управления

ЭЛАР-Э

для автоматизации объектов энергетики

АСУ ТП ЭСН, САУ ЭБ, АСУ Э

ЭЛАР-АТ

для автоматизации технологических агрегатов

САУ ГПА, САУ ГТУ

ЭЛАР-Ц

для автоматизации цеха

САУиР КЦ, АСУ ТП КЦ, АСУ ТП КС

ЭЛАР-ТМ

для систем телемеханики

СЛТМ, САУ ГРС

ЭЛАР-ПК

для пожарной автоматики

НИКПиУ, СПАиКЗ, АСПС,КЗиПТ

Примечания:

АСУ ТП ЭСН - автоматизированная система управления технологическими процессами электростанции собственных нужд;

САУ ЭБ -система автоматического управления энергоблоком;

АСУ Э - автоматизированная система управления энергоснабжением;

САУ ГПА - система автоматического управления газоперекачивающим агрегатом;

САУ ГТУ - система автоматического управления газотурбинной установкой;

Наименование

Модель

Номер в Федеральном информационном фонде

1

2

3

Барьеры искрозащиты MIB-200 Eх

MIB-232 Ex, MIB-242 Ex, MIB-252 Ex

68031-17

Преобразователи измерительные постоянного тока ПТН-Е2Н-01

ПТН-Е2Н-01

82252-21

Преобразователи измерительные постоянного тока ПТН-Е2Н

ПТН-Е2Н

42693-15

Барьеры искрозащиты серии SIB

SIB-01*, SIB-02*

80485-20

Преобразователи температуры вторичные «Барьер искробез-опаности ЛПА-151»

ЛПА-151

61348-15

Барьеры искробезопасности НБИ

НБИ

59512-14

Барьеры искробезопасности БИА-101

БИА-101

32483-09

Преобразователи измерительные (барьеры искрозащиты)

ЭЛЕМЕР-БРИЗ 420-Ех,

ЭЛЕМЕР-БРИЗ 420Р-Ех (кроме индекса заказа С),

ЭЛЕМЕР-БРИЗ TMl-Ex

(1. кроме диапазонов 50М, ТПП (S), ТПР

(В);

2.    диапазоны ТВР (А-1) по индексу заказа А,

3.    все остальные диапазоны по индексу заказа А. В)

65317-16

Преобразователи измерительные модульные ИПМ 0399

ИПМ 0399 (только для диапазонов измерения силы постоянного тока, напряжения постоянного тока)

22676-17

Преобразователи сигналов измерительные нормирующие НПСИ серии NNN

НПСИ серии NNN (только для преобразователей базовых модификаций)

43742-15, 7289118

Барьеры искробезопасности КА50ХХЕх, КА51ХХЕх

КА50ХХЕх, КА51ХХЕх

74888-19

Преобразователи

сопротивление-ток

измерительные

ПСТ

Модификации ПСТ-Ь-Рго, ПСТ-d-Pro (при 3-х, 4-х проводной схеме подключения ТС)

23546-12

Преобразователи напряжение-ток измерительные ПНТ

Модификации ПНТ-а-Рго

25451-07

1

2

3

Преобразователи измерительные частоты переменного тока Е858А, Е858В, Е858С

Е858А, Е858В, Е858С

18536-09

Барьеры искрозащиты измерительные

ЕТА-421*, ЕТА-411*

86277-22

Преобразователи измерительные MCR-FL

MCR-FL (кроме диапазонов измерения термопреобразователей сопротивления Pt500, Pt1000 и Ni500, Ni1000)

56372-14

Барьеры искрозащиты измерительные

ЕТ 321, ЕТ 322 ЕТ 381, ЕТ 383 ЕТ 341, ЕТ 382 ЕТ 421, ЕТ 422 ЕТ 481, ЕТ 482 ЕТ 491, ЕТ 492

85376-22

Преобразователи измерительные серии МАСХ

МАСХ MCR-UI-UI(-UP) (-SP) (-NC), МАСХ MCR (-EX)-SL-RPSSI-I(-SP), МАСХ MCR (-EX)-SL-RPSSI-2I(-SP), МАСХ MCR (-EX)-SL-RPSS-2I-2I(-SP), МАСХ MCR (-EX)-SL-RPSSI-I(-UPX-SP), МАСХ MCR (-EX)-SL-IDSI-I(-SP), МАСХ MCR (-EX)-T-UIRLL-UP(-SPX-C), МАСХ MCR (-EX)-T-UI-UP (-SP)(-C), МАСХ MCR (-EX)-SL-TC- I(-NC), МАСХ MCR (-EX)-SL-RTD-I(-SP)(-NC)

55661-13

Преобразователи измерительные ADAM серии 5000

модули 5013, 5017, 5017Н, 5017 UH, 5017Р, 5017 Р (кроме диапазонов (- 20...20) мА, (4...20)мА), 5018, 5018Р, 5080, 5081

22908-14

Модули аналоговые I-7000, М-7000, tM, I-8000,I-87000, I-9000, I-9700, ЕТ-7000, РЕТ-7000, ЕТ-7200, РЕТ-7200

Модули серий 1-7000, М-7000 (кроме М-

7004.1-7012F,    I-7012FD, I-7017F, I-7017FC, 1-7017RC, M-7017RC, I-7017RC, M-7017RC, I-7017FC, I-7018BL)

Модули серии tM (кроме tM-TH8);

Модули серий 1-8000.1-87000 (кроме I-

8024.1-8024-G,    I-8024W, I-87004W, I-87017W-RMS, 1-8024,1-8024-G, I-8026W); Модули серий 1 -9000,1-97000;

Модули серий ЕТ-7000, РЕТ-7000, ЕТ-7200

70883-18

Модули автоматики серии NL

NL-XXX

NLS-XXX

75710-19

Преобразователи измерительные многофункциональные

ЭНИП-2

56174-14

Преобразователи измерительные трехканальные

Е3854ЭЛ

70318-18

Преобразователи измерительные

Е1854ЭЛ, Е1856ЭЛ, Е1858ЭЛ

59809-15

Е854ЭЛ, Е856ЭЛ

68159-17

Наименование

Модули ввода/вывода аналоговых сигналов

Номер в Федеральном информационном фонде

1

2

3

Контроллеры программируемые ЭЛПК-03

МАЦП-03-08, МАЦП-03-16, МЦАП-03-04

25179-08

Контроллеры

программируемые

ЭЛПК-04-М

IA-4k42-M, IA-8k42, MA-8B, OA-4k42-M, MA-4У, IF-3k, M4-3B

81406-21

Приборы приемноконтрольные пожарные и управления «ЭЛАР-ПК»

IA-8k42, МА-8В,

6ES7331-7NF00-0AB0,

6ES7331-7NF10-0AB0,

6ES7336-4GE00-0AB0,

6ES7331-7KF,

ВТИ-32

82436-21

Контроллеры САТЕЛЛИТ

ВТР ХХ (АУУ) ZZ, ВТИ ХХ (АУУ) ZZ

63120-16

Контроллеры программируемые логические MKLogic-500

МК-513-016, МК-514-008, МК-514-008 А, МК-516-008 А, МК-513-016 А, МК-574-008А, МК-576-008 А

65683-16

Контроллеры программируемые логические MKLogic200

MK201, MK211, МК234, МК245

67996-17

Системы ввода-вывода распределенные Fastwel I/O

Тракты измерения постоянного тока, тракты измерения постоянного напряжения

Тракты измерения сигналов термопар (кроме ИК3.12, ИК3.16)

Тракты измерения сигналов термометров сопротивления (кроме ИК4.16)

Тракты измерения частоты (кроме ИК6 А ИК6.6)

Тракты генерации силы постоянного тока

34291-07

Контроллеры программируемые логические REGUL R100

R100 AI XX 011-PRR, R100 AI XX 021-PRR, R100 AI XX 041-PRR, R100 AO XX 011-PRR, R100 AO XX 031-PRR, R100 AO XX 531-PRR, R100 AO XX 541-PRR

81808-21

1

2

3

Контроллеры программируемые логические REGUL R500S

AI XX 88Y, AI XX 84Y, AI XX 85Y, AI XX 86Y, АО XX 83Y

77285-20

Контроллеры программируемые логические REGUL R600

R600 AI 16 011, R600 AI 08 021, R600 AI 08 031, R600 AI 08 041, R600 AO 08 011, R600 DA 03 011, R600 DA 03 021

53113-13

Контроллеры программируемые логические REGUL RX00

AIXX 01Y, AIXX 02Y, AI XX 08Y, AIXX О3^ AIXX 13Y, AI XX 04Y, AI XX 14Y, AI XX 24Y, AI XX 34Y, AI XX 05Y

63776-16

Контроллеры многофункциональные ARIS C30x

AI8V, AI8C, DM3, DM3W, DM4, DM4W, SVM

84242-21

Контроллеры многофункциональные ARIS-42xx

G1, M1, M2, M3, M4, M5, K1, P3, P4, P6, P7

72370-18

Устройства телемеханики многофункциональные ЭКОМ-ТМ

TM32

70470-18

Устройство сбора и передачи данных "ЭКОМ-3000

УСПД ЭКОМ-3000 T-Cxx-Mxx-Bxx-G-TE-O1-O2-...-

17049-19

Контроллеры многофункциональные МФК3000, МФК 1500

МФК3000, МФК 1500

45216-10

Системы интеллектуальных модулей ТЕКОНИК

ТЕКОНИК

63338-16

Контроллеры СН-1 "СОНЕТ"

СН-АВ-4-20 мА

СН-АВ-4-10В

СН-АВВ-4-20мА-1

СН-АВВ-4-ТП-1

СН-АВВ-4- 10В-1

CH-ABB-4-20-FC

СН-АВВ-4-Р500

СН-АВВ-8-20мА-1

СН-АВВ-8-10В-1

24910-13

Контроллеры многоканальные КМ04

модули входных аналоговых сигналов силы постоянного тока, модули входных аналоговых сигналов напряжения постоянного тока, модули выходных аналоговых сигналов постоянного тока, модули измерения сопротивления постоянному току, модули сигналов от термопреобразователей сопротивления, модули измерения сопротивления постоянному току от реостатных датчиков

36877-08

1

2

3

Устройства программного управления TREI-5B

Каналы аналогового ввода тока и напряжения (кроме каналов AI-0-20mA-LI, AI-4-20mA-LI, AI-0-20mA-NI, AI-4-20mA-N1, AI-0-5mA-N, AI-0-5mA-NM)

Каналы аналогового вывода тока и напряжения Каналы TR-50PT, Т4-50РТ,

TR-100PT, Т4-100РТ, TR-50РТА, Т4-50РТА, TR-ШОРТА, T4-100PTA, TR-50РТС, Т4-50РТС, TR-ЮОРТС, Т4-100РТС, TR-100N,

ТЗ-IOON, Т4-100N, TR-100N-М

31404-08

Контроллеры сетевые индустриальные СИКОН С50

ВЛСТ 198.01.000, ВЛСТ 198.02.000, ВЛСТ 198.03.000, ВЛСТ 198.04.000

84824-22

Контроллеры сетевые индустриальные СИКОН С70

ВЛСТ 220.00.000, ВЛСТ 220.00.000-04, ВЛСТ 220.00.000-08, ВЛСТ 220.00.000-12

80607-20

Интеллектуальный контроллер SM160-02

SM160-02

71337-18

Модули ввода-вывода аналоговых и дискретных сигналов

Модификации MDS-AI*, MDS-AO*, MDS-AIO*

37445-09

Контроллеры отказоустойчивые программируемые TRIDENT

3381,3382

20908-12

Контроллеры отказоустойчивые программируемые TRI-GP

3382S2

51698-12

Контроллеры измерительные ADAM-3600

ADAM-3600-C2G, ADAM-3617

71322-18

Системы Modicon M580

BMXAMI0800, BMXAMI0810, ВМХАМ0810Н, BMXAMI0410, BMX-AMI0410IH, ВМХАМО0410, ВМХА-МО0410Н, ВМХАМО0802, ВМХАМО0210, ВМХАМО0210Н, ВМХЕНС0200, ВМХЕНС0200Н, ВМХЕНС0800, ВМХЕНС0800Н, BMXART0414, BMXART0414H, BMXART0814, BMXART0814H

67369-17

1

2

3

Контроллеры программируемые

логические

Modicon M340

BMX AMI 0410, BMX AMO 0210, BMX ART 0414, BMX ART 0814

38403-08

Контроллеры программируемые логические GE IP

IC200ALG240, IC200ALG331 IC695ALG106, IC695ALG112 IC694ALG390, IC694ALG391 IC695ALG600, IC695ALG608 IC695ALG616, IC695ALG626 IC695ALG628, IC694ALG390 IC694ALG391,ST-3114, ST-3118,ST-3134, ST-3214, ST-3218, ST-3234, ST-3424, ST-3428, ST-3444, ST-3524, ST-3544, ST-3624, ST-3644, ST-3702, ST-3704, ST-3708, ST-4112,ST-4114, ST-4212, ST-4214, ST-4422, ST-4424, ST-4491, ST-4522, ST-4622, ST-4911

60445-15

Контроллеры SCADAPack 530E и 535Е

530Е и 535Е (Кроме преобразования цифрового кода в сигнал силы постоянного тока в диапазонах от 0 до 20 мА, от 4 до 20 мА)

64980-16

Контроллеры на основе измерительных модулей SCADAPack

5209, 5232

56993-14

Комплексы измерительновычислительные и управляющие на базе платформы Logix

1734-IE2C, 1734-IE4C, 1734-IE8C, 1734-IE2V, 1734sc-IE2CH, 1734sc-IE4CH, 1734-ОЕ2С, 1734-ОЕ4С, 1734sc-OE2CIH, 1734-OE2V, 1734-IR2, 1734-IT2I, 1756-IF8, 1756-IF8H, 1756-IF16, 1756-IF4FXOF2F, 1756-OF4, 1756-OF8, 1756-OF8H, 1756-PLS, 1769-L24ER-QBFC1B, 1769-L27ERM-QBFC1B, 1769-L24ER-QBFC1B, 1769-L27ERM-QBFC1B, 1769-IF4FXOF2F, 1769sc-0F4IH, 1769-IT6, 1769-IR6, 1794-IE8H, 1794-IF8IH, 1794-IF8IHNFXT, 1794-IE12, 1794-IF4I , 1794-IF4IXT, 1794-IE8XOE4, 1794-IF2XOF2I, 1794-IF2XOF2IXT, 1794-ОЕ8Н ,1794-OF8IH ,1794-ОЕ12, 1794-OF4I , 1794-OF4IXT ,1794-IR8, 1794-IR8XT

84146-21

1

2

3

Контроллеры программируемые SIMATIC S7-1200

6ES7 231-5PAxx-xxxx, 6ES7 231-5QAxx-xxxx, 6ES7 231-4HDxx-xxxx, 6AG1 231-4HDxx-xxxx, 6ES7 231-4HFxx-xxxx, 6ES7 231-5NDxx-xxxx, 6ES7 23I-5QDxx-xxxx, 6AG1 231-5QDxx-xxxx, 6ES7 231-5QFxx-xxxx, 6AG 1231-5QFxx-xxxx, 6ES7 231-5PDxx-xxxx, 6AG1 23l-5PDxx-xxxx, 6ES7 231-5PFxx-xxxx, 6AG1 231-5PFxx-xxxx, 6ES7 234-4НЕхх-хххх1)’ 6AG1 234-4НЕхх-хххх1)

63339-16

Модули измерительные контроллеров программируемых SIMATIC S7-1500

6ES7531-7NF0*-*АВ*,

6ES7531-7KF**-*АВ*,

6ES7531-7QD**-*АВ*,

6ES7531-7PF**-*АВ*

60314-15

Контроллеры программируемые SIMATIC S7-400

6ES7431-1KF1x-xxxx,

6ES7431-7KF0x-xxxx,

6ES7431-7QH0x-xxxx,

6ES7431-7KFlx-xxxx,

66697-17

Контроллеры программируемые SIMATIC S7-200

6ES7 231-7PD2x-xxxx, 6ES7 231-7PF2x-xxxx, 6ES7 231-7PC2x-xxxx

15771-10

Контроллеры программируемые SIMATIC S7-300

6ES7 331-7NF0x-хххх, 6ES7 331-7NFlx-хххх, 6ES7 331-7RD0x-xxxx, 6ES7 331-7SF0x-хххх, 6ES7 331-7PElx-хххх, 6ES7 332-7ND0x-хххх, 6ES7 336-4GE0x-хххх2), 6ES7 355-2СН0х-хххх2),

15772-11

Устройства распределенного

ввода-вывода

SIMATIC ET200SP/SP HA

6ES7134-6HBxx-xCAx,

6ES7134-6JDxx-xCAx,

6DL1134-6THxx-xPHx,

6DL1134-6JHxx-xPHx,

6DL1133-6EWxx-xPHx

74165-19

1

2

3

Устройства распределенного

ввода-вывода

SIMATIC ET200

6ES7 134-4LB0x-xxxx, 6AG1 134-4LB0x-xxxx, 6ES7 134-4МВ0х-хххх , 6AG1 134-4МВ0х-хххх, 6ES7 134-4NB5x-xxxx3)’ 6AG1 134-4NB5x-xxxx3)’ 6ES7 135-4FB5x-xxxx, 6ES7 135-4GB5x-xxxx4) 6ES7 135-4LB0x-xxxx, 6AG1 135-4LB0x-xxxx, 6ES7 135-4МВ0х-хххх

66213-16

Идентифи

кационные

данные

(признаки)

Значение

Идентификационное наименование ПО

«ЭЛАР-

ПРО»

Master-

SCADA

4D

Master-

SCADA

3.X

Сириу

с

SCAD

A

(Вира)

Siemens Step 7

Won-

derware

InTouch.

Соната

Альфа

Плат

форма

(про

софт)

REDKIT

SCADA

(пр°-

софт)

Номер версии (иден-тификаци-онный номер ПО)

Не ниже 3.0 (для ОС Windows) Не ниже 10.0 (для ОС *nix)

Не ниже 1.2

Не ниже 3.11

Не

ниже

2.0

Не

ниже

5.0

Не ниже 2014

Не

ниже

r10478

Не

ниже

5.0.0

Не

ниже

1.3

Цифровой идентификатор ПО

Отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Пакет программ программного обеспечения «КТМ «Пирамида»

Программный комплекс «ЭНЕРГОСФЕРА»

Номер версии (идентификационный номер ПО)

Не ниже 2.1

не ниже 1.1.1.1

Цифровой идентификатор ПО

C2DB5E5F

cbeb6f6ca69318bed976e08a2bb7814b (для 32-разрядного сервера опроса), 6c38ccdd09ca8f92d6f96ac33d157a0e (для 64-разрядного сервера опроса)

Наименование ИК

Диапазон измерений/воспроизведений

Пределы

допускаемой

основной

приведенной1)

погрешности,

±, %

Пределы допускаемой дополнительной приведенной1) погрешности от изменения температуры окружающей среды в пределах рабочих условий применения на каждые 10 °С, ±, %

входных сигналов

выходных

сигналов

1

2

3

4

5

для исполнений ЭЛАР-АГ

Г, ЭЛАР-Ц, ЭЛАР-Э

ИК воспроизведения сигналов силы постоянного тока

16 бит

от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА

0,2

0,1

ИК измерения сигналов силы постоянного тока

от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА

16 бит

0,2

0,1

ИК измерения сигналов от термопар2)

Термопары типа K, J, E, T, N, R, S, B, A-1, A-2, A-3, L, M диапазоны в соответствии с ГОСТ Р 8.585-2001

16 бит

0,2

0,1

ИК измерения сигналов от

термопреобразователей

сопротивления

Pt50, Pt100 (а=0,00385); 50П, 100П (а=0,00391); Cu50, Cu100 (а=0,00428); Ni50, Ni100 (а=0,00617); диапазоны в соответствии с ГОСТ 6651-2009

ИК измерения сигналов напряжения постоянного электрического тока

от 0 до 5 В от 0 до 10 В от -10 до +10 В

16 бит

0,2

0,1

ИК измерения сигналов от датчиков измерения частоты вращения

от 12 Гц до 16 кГц

16 бит

0,05

0,025

ИК измерения напряжения постоянного тока

от 0 до 50 В от 0 до 300 В

16 бит

0,6

0,3

ИК измерения напряжения переменного тока

от 0 до 300 В

16 бит

0,6

0,3

1

2

3

4

5

ИК измерения частоты сетевого напряжения

от 10 до 100 Гц

16 бит

0,3

0,15

для исполнения ЭЛАР-ПК

ИК измерения сигналов силы постоянного тока

от 4 до 20 мА

16 бит

0,2

0,1

ИК воспроизведения сигналов силы постоянного тока

16 бит

От 4до 20 мА

0,2

0,1

ИК измерения сигналов от

термопар2)

Термопары типа K, J, E, T, N, R, S, B, A-1, A-2, A-3, L, M

диапазоны в соответствии с ГОСТ Р 8.585-2001

16 бит

0,2

0,1

ИК измерения сигналов от термопреобразователей сопротивления

Pt50, Pt100 (а=0,00385); 50П, 100П (а=0,00391); Cu50, Cu100 (а=0,00428); Ni50, Ni100 (а=0,00617); диапазоны в соответствии с ГОСТ 6651-2009

16 бит

0,2

0,1

ИК измерения сигналов напряжения постоянного электрического тока

от 0 до 5 В от 0 до 10 В от -10 до +10 В

16 бит

0,2

0,1

ИК измерения напряжения постоянного электрического тока

от 0 до 50 В

16 бит

0,6

0,3

ИК измерения напряжения постоянного и переменного электрического тока

от 0 до 300 В

16 бит

0,6

0,3

для исполнения ЭЛАР-ТМ

ИК воспроизведения сигналов силы постоянного тока и напряжения

16 бит

от 0 до 20 мА от 0 до 10 В

0,1

0,05

ИК измерения сигналов силы постоянного тока

от -20 до +20 мА от 0 до 20 мА от 4 до 20 мА

16 бит

0,1

0,05

ИК измерения сигналов от

термопар2)

Термопары типа K, J, E, T, N, R, S, B, A-1, A-2, A-3, L, M диапазоны в соответствии с ГОСТ Р 8.585-2001

ИК измерения сигналов от термопреобразователей сопротивления

Pt50, Pt100 (а=0,00385); 50П, 100П (а=0,00391); Cu50, Cu100 (а=0,00428); Ni50, Ni100 (а=0,00617); диапазоны в соответствии с ГОСТ 6651-2009

16 бит

0,1

0,05

Наименование характеристики

Значение

Нормальные условия применения:

-температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от +15 до +25 80

от 84,0 до 106,7

Рабочие условия применения:

-температура окружающей среды, °С:

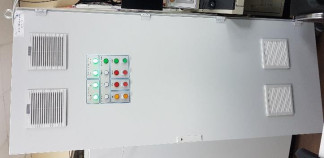

-    шкафы управления (ШУ):

-    для исполнений ЭЛАР-АТ, ЭЛАР-Э, ЭЛАР-Ц и ЭЛАР-ТМ (САУ ГРС)

-    для исполнения ЭЛАР-ПК

-    для исполнения ЭЛАР-ТМ (СЛТМ, обычное исполнение)

-    для исполнения ЭЛАР-ТМ (САУ СЛТМ, спец. исполнение)

-    устройств сопряжения с объектом (УСО)

-    прочее оборудование из состава ПТК

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от 0 до +50 от -5 до +50 от -40 до +50 от -55 до +70 от -70 до +80 от +5 до +50 100

от 84,0 до 106,7

Наименование

Обозначение

Количество

Комплексы программно-технические ПТК ЭЛАР

В соответствии с заказом

1 шт.

Комплект эксплуатационной документации согласно ведомости эксплуатационных документов

-

1 компл.
