| Номер в госреестре | 89480-23 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | ТС.ГПКШ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Термокон" (ООО НПП "Термокон"), г. Королев Московской обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 10.07.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления ТС.ГПКШ (далее - ТС) предназначены для измерений температуры.
Конструкция ТС - неразборная. ТС состоят из одного или двух чувствительных элементов (ЧЭ) и внутренних соединительных проводов, помещенных в герметичный защитный корпус, внешних клемм или выводов, предназначенных для подключения к измерительному прибору. В зависимости от модификации и исполнения в состав ТС могут входить конструктивно связанные с ним монтажные средства.
Принцип действия основан на зависимости электрического сопротивления ЧЭ от измеряемой температуры.
К данному типу ТС относятся следующие семь модификаций, отличающихся друг от друга назначением и конструктивным исполнением:
ТС.ГПКШ.034 - поверхностные, предназначены для измерений температуры объектов теплоэнергетики, в том числе обмоток электрических машин в атмосфере неагрессивных газов, состоят из ЧЭ, корпуса (материал стеклотекстолит). ЧЭ представляет собой бифилярную намотку из медного микропровода на каркасе из стеклотекстолита. Ввод кабеля в корпус ТС загерметизирован;
ТС.ГПКШ.035 - поверхностные, предназначены для измерений температуры малогабаритных подшипников и твердых тел в различных отраслях промышленности, имеют два исполнения: ТС.ГПКШ.035.1 и ТС.ГПКШ.035.2, состоящие из одного или двух ЧЭ, корпуса (материал латунь Л63, алюминиевый сплав или ст. 12Х18Н10Т) и кабеля. ТС.ГПКШ.035.2 укомплектованы штуцером для крепления с резьбой М8*1. Ввод кабеля в корпус ТС загерметизирован;
ТС.ГПКШ.036 - поверхностные, предназначены для измерений температуры малогабаритных подшипников и твердых тел в различных отраслях промышленности, имеют два исполнения: ТС.ГПКШ.036 и ТС.ГПКШ.036.1, состоящие из одного и двух ЧЭ соответственно, корпуса (материал латунь Л63 или ст. 12Х18Н10Т), штуцера для крепления с резьбой М12*1.5 и кабеля. Ввод кабеля в корпус ТС загерметизирован;
ТС.ГПКШ.037 - поверхностные, предназначены для измерений температуры поверхности твердых тел контактным способом в различных отраслях промышленности, имеют три исполнения: ТС.ГПКШ.037.1, ТС.ГПКШ.037.2, ТС.ГПКШ.037.3, состоящие из одного или двух ЧЭ, защитной арматуры (материал ст. 12Х18Н10Т), прижимной пружины, штуцера для крепления с резьбой М20*1.5 или М27*2 и кабеля или головки (пресс-материал, полиамид или алюминиевый сплав). Ввод кабеля в защитную арматуру ТС загерметизирован. ТС.ГПКШ.037.2 отличает наличие головки, ТС.ГПКШ.037.3 - боковой вылет кабеля;
ТС.ГПКШ.038 и ТС.ГПКШ.043 - погружаемые, предназначены для измерений температуры жидких и газообразных сред в различных отраслях промышленности, имеют исполнения: ТС.ГПКШ.038.1, ТС.ГПКШ.038.2, ТСГПКШ.038.3, ТС.ГПКШ.038.4, ТС.ГПКШ.043.1, ТС.ГПКШ.043.2, состоящие из одного или двух ЧЭ, защитной арматуры (материал ст.12Х18Н10Т) и головки (пресс-материал, полиамид или алюминиевый сплав) или кабеля. Ввод кабеля в защитную арматуру ТС загерметизирован. ТС.ГПКШ.038.3 отличает наличие кабеля. ТС.ГПКШ.038.2 и ТС.ГПКШ.043.2 укомплектованы подвижным штуцером для крепления с резьбой М20*1.5, ТС.ГПКШ.038.4 - неподвижным штуцером для крепления с резьбой М20х1.5;
ТС.ГПКШ.048 - поверхностные, предназначены для измерения температуры поверхности в различных отраслях промышленности, состоят из ЧЭ и корпуса. ЧЭ представляет собой бескаркасную бифилярную намотку из медного микропровода, закрепленную на подложке из стеклолакоткани. Токовыводы ЧЭ соединены с выводами кабеля ТС в корпусе из пресс-материала АГ-4В.
Схема соединения внутренних проводников ТС - двухпроводная, трехпроводная или четырехпроводная.
Нанесение знака поверки на ТС не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится типографским способом на индивидуальную этикетку и имеет цифровое обозначение.

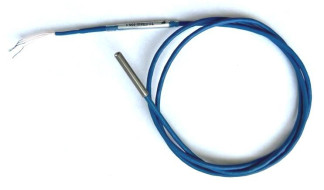

Общий вид ТС приведен на рисунках с 1 по 7. Общий вид индивидуальной этикетки с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунке 7.
ТС.ГПКШ.035.1 ТС.ГПКШ.035.2
Рисунок 2 - Общий вид ТС.ГПКШ.035
ТС.ГПКШ.036 ТС.ГПКШ.036.1
Рисунок 3 - Общий вид ТС.ГПКШ.036
ТС.ГПКШ.038.1
ТС.ГПКШ.043.1
ТС.ГПКШ.038.2
ТС.ГПКШ.043.2
ТС.ГПКШ.038.3 Рисунок 5 - Общий вид ТС.ГПКШ.038 и ТС.ГПКШ.043
Пломбирование ТС не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон измерений температуры*, °С: | |
| - ТС.ГПКШ.034, ТС.ГПКШ.035, ТС.ГПКШ.036, | от -60 до +180 |
| ТС.ГПКШ.037, ТС.ГПКШ.038 | |
| - ТС.ГПКШ.043 | от -196 до +500 |
| - ТС.ГПКШ.048 | от -180 до +200 |
| Номинальная статическая характеристика преобразования (НСХ) | по ГОСТ 6651-2009 |
| Обозначение типа ТС по ГОСТ 6651-2009 (температурный | |
| коэффициент, а, °С-1): | |
| - ТС.ГПКШ.034, ТС.ГПКШ.048 | М (0,00428) |
| - ТС.ГПКШ.035, ТС.ГПКШ.036, ТС.ГПКШ.037, | П (0,00391), М (0,00428), |
| ТС.ГПКШ.038 | Pt (0,00385) |
| - ТС.ГПКШ.043 | П (0,00391), Pt (0,00385) |
| Номинальное сопротивление ТС, Ro, Ом: | |
| - ТС.ГПКШ.034, ТС.ГПКШ.048 | 50, 100 |
| - ТС.ГПКШ.035, ТС.ГПКШ.036, ТС.ГПКШ.037, | 50, 100, 500, 1000 |
| ТС.ГПКШ.038, ТС.ГПКШ.043 | |
| Класс допуска по ГОСТ 6651-2009: | |
| - ТС.ГПКШ.034, ТС.ГПКШ.043, ТС.ГПКШ.048 | В, С |
| - ТС.ГПКШ.035, ТС.ГПКШ.036, ТС.ГПКШ.037, | АА, А, В, С |
| ТС.ГПКШ.038 (тип П, Pt) | |
| - ТС.ГПКШ.035, ТС.ГПКШ.036, ТС.ГПКШ.037, | А, В, С |
| ТС.ГПКШ.038 (тип М) | |
| Время термической реакции, то,63, с, не более: | |
| - ТС.ГПКШ.034 | 12 |
| - ТС.ГПКШ.035, ТС.ГПКШ.036 | 8 |
| - ТС.ГПКШ.038, ТС.ГПКШ.043 (с диаметром монтажной | 40 |
| части 10 мм) | |
| - ТС.ГПКШ.037, ТС.ГПКШ.038, ТС.ГПКШ.043 (с | 20 |
| диаметром монтажной части до 8 мм включительно) | |
| - ТС.ГПКШ.048 | 5 |
| * - указан максимальный рабочий диапазон температур, для конкретного ТС | |
| определяется при заказе, действительные значения указаны на этикетке ТС и в паспорте. | |
Таблица 2 - Основные технические характеристики
| Наименования характеристики | Значение |
| Номинальный измерительный ток, мА: - для ТС с Ro = 10; 50; 100 Ом - для ТС с Ro = 500; 1000 Ом | 1 0,2 |
| Длина монтажной части, мм: | |
| - ТС.ГПКШ.038.1, ТС.ГПКШ.038.2, ТС.ГПКШ.038.4 | от 80 до 3250 |
| - ТС.ГПКШ.038.3 | 100 |
| - ТС.ГПКШ.043.1 | от 200 до 3270 |
| - ТС.ГПКШ.043.2 | от 80 до 3150 |
| Диаметр монтажной части, мм: | |
| - ТС.ГПКШ.038.1, ТС.ГПКШ.038.2 | 8, 10 |
| - ТС.ГПКШ.038.3 | 8 |
| - ТС.ГПКШ.038.4 | 6, 8, 10 |
| - ТС.ГПКШ.043.1 | 5, 8, 10 |
| - ТС.ГПКШ.043.2 | 8, 10 |
| Минимальная глубина погружения для ТС.ГПКШ.038 и | |
| ТС.ГПКШ.043, мм, не менее: | |
| - при длине монтажной части до 120 мм | 60 |
| - при длине монтажной части свыше 120 и до 500 мм | 120 |
| - при длине монтажной части свыше 500 мм | 300 |
| Условное давление измеряемой среды для ТС.ГПКШ.038 и | 6 3 6,3 |
| ТС.ГПКШ.043, МПа, не более | |
| Средний срок службы, лет, не менее | 6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 35 °С и более низких температурах, без конденсации влаги, %, не более | от -50 до +70 95 |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на индивидуальную этикетку ТС.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления ТС.ГПКШ | В соответствии с заказом | 1 шт. |
| Паспорт1) - модификации ТС.ГПКШ.034 - исполнения ТС.ГПКШ.035.1 - исполнения ТС.ГПКШ.035.2 - исполнения ТС.ГПКШ.036 - исполнения ТС.ГПКШ.036.1 - исполнения ТС.ГПКШ.037.1 - исполнения ТС.ГПКШ.037.2 - исполнения ТС.ГПКШ.037.3 - исполнения ТС.ГПКШ.038.1 - исполнения ТС.ГПКШ.038.2 - исполнения ТС.ГПКШ.038.3 - исполнения ТС.ГПКШ.038.4 - исполнения ТС.ГПКШ.043.1 - исполнения ТС.ГПКШ.043.2 - модификации ТС.ГПКШ.048 | ТС.ГПКШ.034 ПС ТС.ГПКШ.035.1 ПС ТС.ГПКШ.035.2 ПС ТС.ГПКШ.036 ПС ТС.ГПКШ.036.1 ПС ТС.ГПКШ.037.1 ПС ТС.ГПКШ.037.2 ПС ТС.ГПКШ.037.3 ПС ТС.ГПКШ.038.1 ПС ТС.ГПКШ.038.2 ПС ТС.ГПКШ.038.3 ПС ТС.ГПКШ.038.4 ПС ТС.ГПКШ.043.1 ПС ТС.ГПКШ.043.2 ПС ТС.ГПКШ.048 ПС | 1 экз. |
| Руководство по эксплуатации2) | ГПКШ 0.282.010 РЭ | 1 экз. |
| Примечание - 1) - возможен один паспорт на партию ТС одного варианта исполнения. 2) - поставляется один экз. на первую партию. | ||
приведены в части «Инструкция по эксплуатации» руководства по эксплуатации.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГПКШ 0.282.010 ТУ. Термопреобразователи сопротивления ТС.ГПКШ. Технические условия.
