| Номер в госреестре | 89489-23 |
| Наименование СИ | Датчики-контроллеры уровня |
| Обозначение типа СИ | 12800 |
| Изготовитель | "Dresser Produits Industriels S.A.S", Франция |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики-контроллеры уровня 12800 (далее - датчики-контроллеры) предназначены для измерений уровня жидкости в системах автоматического контроля, регулирования и управления технологическими процессами, и выдачи результата измерений в виде стандартного пневматического сигнала.
Принцип действия датчиков-контроллеров заключается в использовании выталкивающей силы, действующий на погруженный в жидкость буек. Количество вытесненной жидкости (совместно с выталкивающей силой) напрямую зависит от уровня в резервуаре через глубину погружения буйка. Действие силы оценивается специальными датчиками и преобразуется в требуемый сигнал.
Заводские номера датчиков-контроллеров в виде буквенно-цифрового обозначения, состоящие из арабских цифр и латинских букв, нанесены методом лазерной гравировки на маркировочные таблички, закрепленные при помощи заклепок на корпуса датчиков-контроллеров.
К датчикам-контроллерам данного типа относятся датчики-контроллеры с зав. № F-21-004244, F-21-004245, F-21-004246.
Общий вид датчиков-контроллеров с указанием места нанесения заводских номеров приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

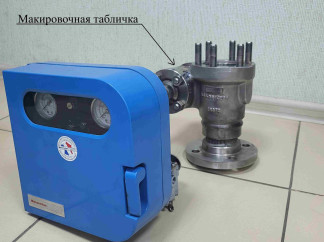

Рисунок 1 - Общий вид датчиков-контроллеров с указанием места нанесения заводских
номеров
Пломбирование датчиков-контроллеров не предусмотрено. Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости датчиков-контроллеров зав. № F-21-004245, зав. № F-21-004246, мм Диапазон измерений уровня жидкости датчика-контроллера зав. № F-21-004244, мм | от 0 до 1000 от 0 до 950 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при изменении уровня жидкости, % | ± 6 |
| Наименование характеристики | Значение |
| Измеряемая среда | Жидкость |
| Диапазон температур измеряемой среды, °С: - коррозионностойкая сталь | от -196 до +450 |
| Максимальное давление измеряемой среды, МПа | 42,0 |
| Выходной сигнал, кПа | от 20 до 100 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -40 до +80 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Относительная влажность окружающего воздуха, % | от 10 до 90 |
наносится на титульный лист паспорта датчиков-контроллеров типографским способом. Комплектность средства измерений
Таблица 3- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик-контроллер уровня 12800 в составе: | ||
| - блок устройства | - | 1 шт. |
| - буек | - | 1 шт. |
| Паспорт | ДС.034.001 ПС | 1 экз. |
| Карта контроля сборки | - | 1 экз. |
| Руководство по эксплуатации | ДС.034.001 РЭ | 1 экз. |
приведены в разделе 1.4 «Принцип измерения» руководства по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств уровня жидкости и сыпучих материалов».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
