| Номер в госреестре | 89490-23 |
| Наименование СИ | Модули контроля параметров и модули концентратора данных |
| Обозначение типа СИ | Скважина-ТР |
| Изготовитель | Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 12.07.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |

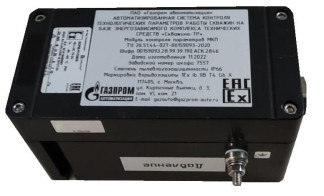

Модули контроля параметров и модули концентратора данных Скважина-ТР (далее — модули) предназначены для регистрации показаний термосопротивления и напряжения постоянного электрического тока, обработку полученных значений, преобразования в цифровой код, буферизацию и их передачу по радиоканалу.
Принцип действия модулей заключается в преобразовании аналоговых сигналов в цифровой код.
Состав комплекса технических средств:
- модуль контроля параметров;
- модуль концентратора данных;
- модуль пульта управления.
Модуль контроля параметров предназначен для
- сбора данных, полученных с контрольно-измерительных приборов, установленных на скважинах;
- передача собранных данных по радиоканалу в модуль концентратора данных.
Изделие обеспечивает регистрацию показаний термосопротивления
и преобразователя давления, обработку полученных значений и их передачу по радиоканалу.
Модуль концентратора данных предназначен для
- приема и буферизации обработанных значений термосопротивления, преобразователя давления, концентратора сероводорода и заряда батареи от модулей контроля параметров;
- передачи данных по радиоканалу по запросу от модуля пульта управления Изделие обеспечивает прием обработанных значений термосопротивления
и преобразователя давления от модулей контроля параметров, их буферизацию и передачу по радиоканалу.
Модуль пульта управления предназначен для:
- приема обработанных значений термосопротивления и напряжения от модулей концентраторов данных и их передачу по интерфейсу RS-485 на АРМ оператора.
В автоматическом режиме система работает без вмешательства оператора по заданным алгоритмам. Обеспечивается сбор и обработка данных от объектов автоматизации, выдача отчетных документов с заданной периодичностью, на станции оператора доступны функции просмотра информации.
Модуль контроля параметров и модуль концентратора данных предназначены для установки во взрывоопасной зоне согласно маркировке.
Заводской номер, состоящий из цифр, наносится типографским способом на этикетку, которая клеится на корпус модулей.
Нанесение знака поверки на корпус не предусмотрено.
Пломбирование не предусмотрено.
Метрологически значимым является встроенное программное обеспечение (ПО). Данное ПО устанавливается в электронный блок модуля контроля параметров на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Структура ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Скважина-ТР |
| Номер версии ПО, не ниже | 1.0 и выше |
| Цифровой идентификатор ПО | Не доступен |
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Характеристика | Значение |
| Диапазон входного сигнала напряжения постоянного тока, В | от 0,8 до 3,2 |
| Диапазон входного сигнала от электрического сопротивления, Ом | от 84,27 до 138,51 |
| Диапазон выходного сигнала, бит | 16 |
| Пределы допускаемой основной приведенной (к диапазону преобразования) погрешности преобразования в рабочих условиях, % | ± 0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжения питания (от двух автономных источников питания постоянного тока), В | 7,2 В |
| Потребляемая мощность, Вт, не более | 12 |
| Масса, кг, не более: | 3 |
| Габаритные размеры, мм, не более - ширина - высота - длина | 86 97 197 |
| Нормальные условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 107 |
| Рабочие условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -43 до +42 до 80 от 84,0 до 106,7 |
| Маркировка взрывозащиты | 1Ex ib IIB T4 Gb |
| Степень защиты по ГОСТ 14254-2015, не ниже | IP66 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 80 000 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Примечание |
| Модули контроля параметров и модули концентратора данных Скважина-ТР | В соответствии с заказом | 1 шт. |
| Комплекты конструкторской, технической и эксплуатационной документации | — | 1 компл. |
приведены в руководстве по эксплуатации в разделе «3 Порядок работы».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 26.51.44-027-00159093-2020 Модули контроля параметров и модули концентратора данных Скважина-ТР. Технические условия.
