Лента измерительная Л10Н3, 89492-23

89492-23
Лента измерительная Л10Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от
Карточка СИ
Номер в госреестре 89492-23
Наименование СИ Лента измерительная
Обозначение типа СИ Л10Н3
Изготовитель Общество с ограниченной ответственностью "Опика" (ООО "Опика"), г. Москва
Год регистрации 2023
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Лента измерительная Л10Н3 (далее - лента) предназначена для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от

0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.

Описание

Принцип действия ленты основан на сравнивании измеряемого размера со шкалой

ленты.

Лента измерительная Л10Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - справа налево. Штрихи шкалы и оцифровка - светлые на темном фоне.

На обоих концах ленты закреплены вытяжные кольца.

Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, наносится методом лазерной гравировки на конце ленты.

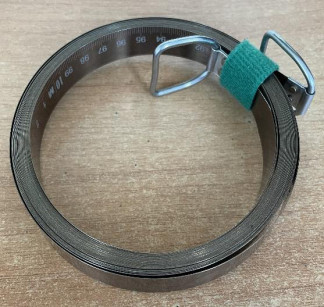

Общий вид ленты представлен на рисунке 1.

Пломбирование ленты не предусмотрено.

Нанесение знака поверки на ленту не предусмотрено.

Технические характеристики

Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.

Таблица 1 -Метрологические характеристики

Наименование характеристики

Значение

Номинальная длина шкалы, м

10

Цена деления шкалы, мм

1

Диапазон измерений длины, м

от 0,001 до 10

Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20 °С, мм: - миллиметрового;

± 0,1

- сантиметрового;

± 0,2

- дециметрового и метрового;

± 0,3

5 м;

± 0,5

10 м

± 1,0

Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм:

± (10 + 10 • L)

где L - длина интервала, м

Таблица 2 - Технические характеристики.

Наименование характеристики

Значение

Ширина ленты измерительной, мм

16 ± 0,2

Толщина ленты измерительной, мм

от 0,20 до 0,25

Ширина штриха ленты измерительной, мм

0,20 ± 0,05

Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более

30'

Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более

0,5

Масса, кг, не более

0,42

Условия эксплуатации:

-    температура окружающей среды, еС

-    относительная влажность, %

от +17 до +23 60±20

Средний срок службы, лет, не менее

2

Знак утверждения типа

наносят на титульный лист «Паспорта» типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Лента измерительная зав. № 5428

Л10Н3

1 шт.

Паспорт

-

1 шт.

Методика поверки

-

1 шт.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 07.11.2024
