Номер в госреестре | 89493-23 |
Наименование СИ | Ленты измерительные |
Обозначение типа СИ | Л5Н3 |
Изготовитель | Закрытое акционерное общество "Опика" (ЗАО "Опика"), Республика Беларусь |
Год регистрации | 2023 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Ленты измерительные Л5Н3 (далее - ленты) предназначены для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Принцип действия ленты основан на сравнивании измеряемого размера со шкалой
ленты.
К лентам измерительным данного типа относятся ленты измерительные Л5Н3 зав. № 6759, зав. № 6760, зав. № 6761, зав. № 6762, зав. № 6763.
Лента измерительная Л5Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - справа налево. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.
Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, наносится методом лазерной гравировки на конце ленты.

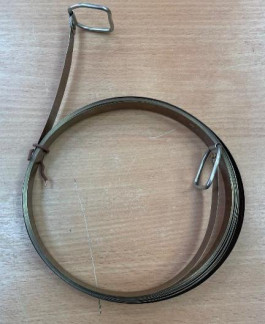

Общий вид лент представлен на рисунке 1.
Л5Н3 зав. № 6762 Л5Н3 зав. № 6763
Рисунок 1 - Общий вид лент
Пломбирование ленты не предусмотрено.
Нанесение знака поверки на ленту не предусмотрено.
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице1, 2.
Таблица 1 -Метрологические характеристики
Наименование характеристики | Значение |
Номинальная длина шкалы, м | 5 |
Цена деления шкалы, мм | 1 |
Диапазон измерений длины, м | от 0,001 до 5 |
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20°С, мм: - миллиметрового; | ± 0,1 |
- сантиметрового; | ± 0,2 |
- дециметрового и метрового; | ± 0,3 |
5 м | ± 0,5 |
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: | ± (10 + 10 • L) |
где L - длина интервала, м |
Таблица 2 - Технические характеристики.
Наименование характеристики | Значение |
Ширина ленты измерительной, мм | 16 ± 0,2 |
Толщина ленты измерительной, мм | от 0,20 до 0,25 |
Ширина штриха ленты измерительной, мм | 0,20 ± 0,05 |
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более | 30' |
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более | 0,5 |
Масса, кг, не более | 0,3 |
Условия эксплуатации: - температура окружающей среды, еС - относительная влажность, %, не более | от 17 до 23 60±20 |
Средний срок службы, лет, не менее | 2 |
наносят на титульный лист «Паспорта» типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Кол-во |
Лента измерительная | Л5Н3 | 1 шт. |
Паспорт | ИМЯБ 407613.005.ПС | 1 шт. |
Методика поверки | 1 шт. |
приведены в разделе 3 «Порядок работы» паспорта на ленту измерительную Л5Н3.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Зарегистрировано поверок | 8 |
Поверителей | 1 |
Актуальность данных | 17.11.2024 |
