| Номер в госреестре | 89503-23 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС |
| Изготовитель | Общество с ограниченной ответственностью "Саратовский завод металлических конструкций" (ООО "СЗМК"), г. Саратов |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
К резервуарам данного типа относятся резервуары модификации РВС-2000 (зав. №№ 21, 23), РВС-3000 (зав. №№ 8, 15, 16, 17, 19), РВС-5000 (зав. №№ 10, 12, 13), которые представляют собой металлические сосуды в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Заводские номера резервуаров наносятся аэрографическим способом на стенку резервуаров и типографским способом в паспорта.

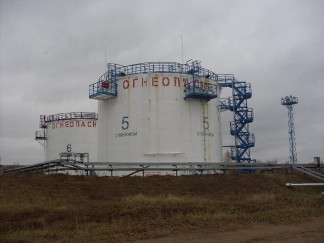

Резервуары расположены на территории ТСБ-2 «Причал» АО «Газпромнефть-ОНПЗ». Общий вид резервуаров представлены на рисунках 1-3.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение | ||
| зав. №№ 21, 23 | зав. №№ 8, 15, 16, 17, 19 | зав. №№ 10, 12, 13 | |
| Номинальная вместимость, м3 | 2000 | 3000 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % | ± 0,20 | ± 0,20 | ± 0,10 |
| Наименование характеристики | Значение | ||
| зав. №№ 21, 23 | зав. №№ 8, 15, 16, 17, 19 | зав. №№ 10, 12, 13 | |
| Габаритные размеры, мм, не более | |||
| - высота резервуаров | 12447 | 12155 | 12153 |
| - диаметр | 15220 | 19008 | 22829 |
| Рабочая среда | нефтепродукты | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от -50 до +50 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуары стальные вертикальные цилиндрические РВС-2000 (зав. №№ 21, 23) | РВС-2000 | 2 шт. |
| Резервуары стальные вертикальные цилиндрические РВС-3000 (зав. №№ 8, 15, 16, 17, 19) | РВС-3000 | 5 шт. |
| Резервуары стальные вертикальные цилиндрические РВС-5000 (зав. №№ 10, 12, 13) | РВС-5000 | 3 шт. |
| Паспорт | - | 10 экз. |
| Градуировочная таблица | - | 10 экз. |
приведены в разделе 5 «Методика измерений» паспорте.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
