Государственный реестр средств измерений

Резервуары стальные вертикальные цилиндрические РВС, 89504-23

89504-23
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 89504-23
Наименование СИ Резервуары стальные вертикальные цилиндрические
Обозначение типа СИ РВС
Изготовитель Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК имени Н.Е. Крюкова"), Кемеровская область - Кузбасс, г. Новокузнецк
Год регистрации 2023
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

К резервуарам данного типа относятся резервуары модификации РВС-3000, зав. №№ 51, 52, 55, 56 и РВС-5000, зав. №№ 53, 54, которые представляют собой металлические сосуды в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.

Тип резервуаров - стальные вертикальные цилиндрические, с номинальными вместимостями 3000 и 5000 м3.

Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Заводские номера резервуаров наносятся аэрографическим способом на стенку резервуаров и типографским способом в паспорта.

Резервуары расположены на территории ТСБ-1 АО «Газпромнефть-ОНПЗ».

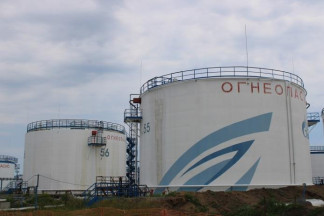

Общий вид резервуара стального вертикального цилиндрического РВС-3000 и резервуаров стальных вертикальных цилиндрических РВС-5000 представлены на рисунках 1

и 2.

Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на резервуары не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

зав. №№ 51, 52, 55, 56

зав. №№ 53, 54

Номинальная вместимость, м3

3000

5000

Пределы допускаемой относительной погрешности определения вместимости резервуаров, %

±0,20

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

зав. №№ 51, 52, 55, 56

зав. №№ 53, 54

Габаритные размеры, мм, не более - высота

11920

14200

- диаметр

19120

21200

Рабочая среда

нефтепродукты

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Количество

Резервуары стальные вертикальные цилиндрические РВС-3000, зав. №№ 51, 52, 55, 56

-

4 шт.

Резервуары стальные вертикальные цилиндрические РВС-5000, зав. № 53, 54

-

2 шт.

Паспорт

-

6 экз.

Градуировочная таблица

-

6 экз.

Сведения о методах измерений

приведены в разделе 5 «Методика измерений» паспорте.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 07.11.2024
