Государственный реестр средств измерений

Резервуар стальной вертикальный цилиндрический РВС-2700, 89505-23

89505-23
Резервуар стальной вертикальный цилиндрический РВС-2700 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 89505-23
Наименование СИ Резервуар стальной вертикальный цилиндрический
Обозначение типа СИ РВС-2700
Изготовитель Акционерное общество "Рузаевский завод химического машиностроения" (АО "Рузхиммаш"), Республика Мордовия, г. Рузаевка
Год регистрации 2023
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной вертикальный цилиндрический РВС-2700 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.

Резервуар представляет собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.

Тип резервуара - стальной вертикальный цилиндрический, с номинальной

вместимостью 2700 м3.

Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Резервуара с зав. №133, который наносится аэрографическим способом на стенку резервуара и типографским способом в паспорт, расположен на территории ТСБ-1 АО «Г азпромнефть-ОНПЗ».

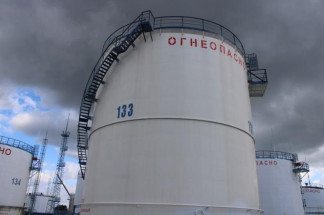

Общий вид резервуара представлен на рисунке 1 . Замерной люк резервуара представлен на рисунке 2.

Рисунок 2 - Замерной люк резервуара

Пломбирование резервуара не предусмотрено.

Нанесение знака поверки на резервуар не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

2700

Пределы допускаемой относительной погрешности определения вместимости, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более

-    высота резервуара

-    внутренний диаметр

15696

15180

Рабочая среда

нефтепродукты

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Количество

Резервуар стальной вертикальный цилиндрический зав. № 133

РВС-2700

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методах измерений

приведены в разделе 5 «Методика измерений» паспорта.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».

89505-23
Номер в ГРСИ РФ:
89505-23
Производитель / заявитель:
Акционерное общество "Рузаевский завод химического машиностроения" (АО "Рузхиммаш"), Республика Мордовия, г. Рузаевка
Год регистрации:
2023
