| Номер в госреестре | 89515-23 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСП |
| Изготовитель | Общество с ограниченной ответственностью "Саратовский завод металлических конструкций" (ООО "СЗМК"), г. Саратов |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
К резервуарам данного типа относятся резервуары модификации РВСП-2000 (зав. №№ 5, 6), РВСП-3000 (зав. № 20), РВСП-5000 (зав. № 9), которые представляют собой металлические сосуды в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.
Резервуары стальные вертикальные цилиндрические РВСП оборудованы плавающим покрытием.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Заводские номера резервуаров наносятся аэрографическим способом на стенку резервуаров и типографским способом в паспорта.
Резервуары расположены на территории ТСБ-2 «Причал» АО «Газпромнефть-
ОНПЗ».

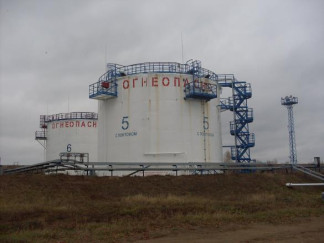

Общий вид резервуаров представлены на рисунках 1-3.
Нанесение знака поверки на резервуары не предусмотрено. Метрологические и технические характеристики
Таблица 1 -Метрологические характеристики_
| Наименование характеристики | Значение | ||
| зав. №№5, 6 | зав. №№ 20 | зав. №№ 9 | |
| Номинальная вместимость, м3 | 2000 | 3000 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % | ± 0,20 | ± 0,20 | ± 0,10 |
| Наименование характеристики | Значение | ||
| зав. №№5, 6 | зав. №№ 20 | зав. №№ 9 | |
| Габаритные размеры, мм, не более | |||
| - высота резервуаров | 12447 | 12155 | 12153 |
| - диаметр | 15220 | 19008 | 22829 |
| Рабочая среда | нефтепродукты | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °С | от -50 до +50 | ||
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуары стальные вертикальные цилиндрические РВСП-2000 (зав. №№ 5, 6) | РВСП-2000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический РВСП-3000 (зав. № 20) | РВСП-3000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический РВСП-5000 (зав. № 9) | РВСП-5000 | 1 шт. |
| Паспорт | - | 4 экз. |
| Градуировочная таблица | - | 4 экз. |
приведены в разделе 5 «Методика измерений» паспорте.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
