| Номер в госреестре | 89523-23 |
| Наименование СИ | Датчики расхода счетчика |
| Обозначение типа СИ | ДРС.МИ |
| Изготовитель | Общество с ограниченной ответственностью "Комплектсервис" (ООО "Комплектсервис"), г. Октябрьский, Республика Башкортостан. |
| Год регистрации | 2023 |
| Срок свидетельства | 17.07.2028 |
| МПИ (интервал между поверками) | 1 год - для датчиков, используемых для измерений расхода нефти; 5 лет - для остальных жидкостей |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики расхода счетчика ДРС.МИ (далее - датчики) предназначены для измерений объемного расхода и объема неагрессивных к материалу проточной части датчиков жидкостей в трубопроводе, в том числе нефти.
Принцип действия датчиков основан на измерении времени распространения ультразвуковых колебаний в жидкости. Ультразвуковые колебания, возбуждаемые пьезокерамическими преобразователями, распространяются в жидкости по и против направления потока жидкости. Пьезокерамические преобразователи, подключенные к электронному блоку датчика, поочередно выполняют функцию излучателей и приемников. При движении жидкости время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока
и, следовательно, объемному расходу и объему жидкости.
Конструктивно датчики представляют собой моноблок, состоящий из цилиндрического корпуса и электронного блока, соединенного с корпусом через полую стойку, залитую компаундом.
В проточной части корпуса размещены ультразвуковые преобразователи расхода, а торцевые поверхности корпуса имеют овальную или плоскую форму (в зависимости от исполнения) под фланцевое соединение типа «сэндвич».
Электронный блок датчиков представляет собой взрывозащищённую оболочку в виде цилиндрического корпуса с двумя крышками, одна из крышек имеет смотровое окно. Внутри электронного блока размещены печатная плата с электронной схемой и встроенный жидкокристаллический дисплей, размещенный перед смотровым окном. Подключение к устройствам верхнего уровня обеспечивается через кабельный ввод, расположенный на боковой части электронного блока.
Датчики обеспечивают индикацию на встроенном жидкокристаллическом дисплее текущего значения объемного расхода жидкости и передачу в устройство верхнего уровня информации об объеме жидкости, формируемой электронной схемой.
Электронная схема датчиков содержит микропроцессорный комплекс, который производит измерение длительности задержки времени распространения ультразвукового сигнала, пропорциональной расходу измеряемой среды, и формирование выходных сигналов в виде последовательности электрических импульсов с нормированными значениями каждого импульса 0,001 м3.
Датчики могут работать в комплекте с устройствами верхнего уровня, в том числе с терминалами ЭВМ любых типов или с измерительными системами, воспринимающими числоимпульсных сигналы в виде коммутируемого ключа (открытый коллектор) и имеющими источник питания постоянного тока 24 В мощностью не менее 3,5 Вт.
В зависимости от класса точности датчики выпускаются в следующих исполнениях:
- ДРС.МИ-1,5 - класс точности 1,5;
- ДРС.МИ-2,5 - класс точности 2,5.
Исполнение датчиков обозначается и маркируется следующим образом
| ДРС.МИ | - Х1 | - Х2 | - Хз | - Х4 | - Х5 | - Хб | - ВИ |
| Обозначение датчика | |||||||
| Условный проход подсоединяемого трубопровода, мм: - 50 - 100 - 150 | |||||||
| Наибольший эксплуатационный расход согласно таблицам 2, 3 и 4. Индекс «А» для условного прохода подсоединяемого трубопровода 50 мм | |||||||
| Максимальное рабочее давление в трубопроводе 30 М | Па | ||||||
| Условное обозначение диапазона объемного расхода жидкости: - Н - нормальный диапазон (для датчиков класса точности 1,5); - Р - расширенный диапазон (для датчиков класса точности 2,5) | |||||||
| Класс точности датчиков: - 1,5 - 2,5 | |||||||
| Обозначение материала корпуса проточной части датчиков: - С3 - сталь 20Х13 - С4 - сталь 12Х18Н10Т | |||||||
| Обозначение взрывозащищенного исполнения датчиков. Для датчиков невзрывозащищенного исполнения не указывается | |||||||

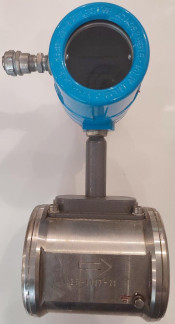

Общий вид датчиков представлен на рисунках 1.
Заводской номер датчиков, состоящий из четырех арабских цифр, и знак утверждения типа наносятся на маркировочную табличку, устанавливаемую на верхней части электронного блока датчиков, методом лазерной печати. Места расположения заводского номера и знака утверждения типа указаны на рисунке 2.
Для предотвращения несанкционированного вскрытия корпуса электронного блока крышка электронного блока пломбируются изготовителем путем нанесения пломбы-наклейки. Нанесение знака поверки на датчики не предусмотрено.
Схема пломбирования датчиков от несанкционированного доступа представлена на рисунке 3.
© ДАТЧИК РАСХОДА СЧЕТЧИКА © ДРС. МИ
Оэ.тах = м3/ч КТ
(ffYjPmax= МПа IP68
X^Dy= мм 1Ех db IIA Тб Gb X’
-45°С < ta < +50°С
Заводской № Дата выпуска
@ ООО «Комплектсервис»
Программное обеспечение (далее - ПО) является встроенным. Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет. ПО предназначено для преобразования, обработки и передачи измерительной информации об объемном расходе жидкости на жидкокристаллический дисплей и объеме жидкости во внешние измерительные системы. Метрологические характеристики датчиков нормированы с учетом ПО. ПО устанавливается (прошивается) в память датчиков при изготовлении и не может быть считано через какой-либо интерфейс и изменено.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.007-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Исполнение | ДРС.МИ- 50-15А- 30-Н-1,5 | ДРС.МИ- 50-15А- 30-Р-2,5 | ДРС.МИ- 50-25А- 30-Н-1,5 | ДРС.МИ- 50-25А- 30-Р-2,5 | ДРС.МИ- 50-50А- 30-Н-1,5 | ДРС.МИ- 50-50А- 30-Р-2,5 | ДРС.МИ- 50-100А- 30-Н-1,5 | ДРС.МИ- 50-100А- 30-Р-2,5 |
| Диаметр условного прохода, DN, мм | 50 | |||||||
| Порог чувствительности, Qч, м3/ч | 0,2 | 0,4 | 0,6 | 1,0 | ||||
| Нижний предел диапазона измерений, Qmin, м3/ч | 0,5 | 0,7 | 1,2 | 4,0 | ||||
| Верхний предел диапазона измерений, Qmax, м3/ч | 20 | 36 | 55 | 120 | ||||
| Эксплуатационный нижний предел диапазона измерений, Qamin, м3/ч* | 1,2 | 1,0 | 1,6 | 1,4 | 2,0 | 1,7 | 6,0 | 5,0 |
| Эксплуатационный верхний предел диапазона измерений, Qamax, м3/ч* | 15 | 15 | 25 | 25 | 50 | 50 | 100 | 100 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %: - в диапазоне объемного расхода жидкости от Qч до Qmin включ. - в диапазоне объемного расхода жидкости св. Qmin до Qamin включ. - в диапазоне объемного расхода жидкости св. Qamin до Qmax | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 |
| ‘Эксплуатационный расход - объемный расход жидкости, протекающей через проточную часть корпуса датчиков, при котором они могут работать непрерывно длительное время. | ||||||||
| Наименование характеристики | Значение | |||||||
| Исполнение | ДРС.МИ- 100-15-30- Н-1,5 | ДРС.МИ- 100-15-30- Р-2,5 | ДРС.МИ- 100-25-30- Н-1,5 | ДРС.МИ- 100-25-30- Р-2,5 | ДРС.МИ- 100-50-30- Н-1,5 | ДРС.МИ- 100-50-30- Р-2,5 | 1 § ^ о 6 ^ Р00 Д13 | ДРС.МИ- 100-100- 30-Р-2,5 |
| Диаметр условного прохода, DN, мм | 100 | |||||||
| Порог чувствительности, Qч, м3/ч | 0,2 | 0,4 | 0,6 | 1,0 | ||||
| Нижний предел диапазона измерений, Qmin, м3/ч | 0,5 | 0,7 | 1,2 | 4,0 | ||||
| Верхний предел диапазона измерений, Qmax, м3/ч | 20 | 36 | 55 | 120 | ||||
| Эксплуатационный нижний предел диапазона измерений, Qamin, м3/ч | 1,2 | 1,0 | 1,6 | 1,4 | 2,0 | 1,7 | 6,0 | 5,0 |
| Эксплуатационный верхний предел диапазона измерений, Qamax, м3/ч | 15 | 15 | 25 | 25 | 50 | 50 | 100 | 100 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %: - в диапазоне объемного расхода жидкости от Qч до Qmin включ. - в диапазоне объемного расхода жидкости св. Qmin до Qamin включ. - в диапазоне объемного расхода жидкости св. Qamin до Qmax | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 |
| *Эксплуатационный расход - объемный расход жидкости, протекающей через проточную часть корпуса датчиков, при котором они могут работать непрерывно длительное время. | ||||||||
| Наименование характеристики | Значение | |||||||
| Исполнение | ДРС.МИ- 100-200- 30-Н-1,5 | ДРС.МИ- 100-200- 30-Р-2,5 | ДРС.МИ- 100-300- 30-Н-1,5 | ДРС.МИ- 100-300- 30-Р-2,5 | ДРС.МИ- 100-400- 30-Н-1,5 | ДРС.МИ- 100-400- 30-Р-2,5 | ДРС МИ-150-500-30-Н-1,5 | ДРС МИ-150-500-30-Р-2,5 |
| Диаметр условного прохода, DN, мм | 100 | 150 | ||||||
| Порог чувствительности, Qч, м3/ч | 2 | 4 | 4 | 10 | ||||
| Нижний предел диапазона измерений, Qmin, м3/ч | 5 | 8 | 8 | 16 | ||||
| Верхний предел диапазона измерений, Qmax, м3/ч | 220 | 330 | 44 | Ю | 500 | |||
| Эксплуатационный нижний предел диапазона измерений, Qamin, м3/ч | 8 | 7 | 12 | 10 | 16 | 12 | 24 | 20 |
| Эксплуатационный верхний предел диапазона измерений, Qamax, м3/ч | 200 | 200 | 300 | 300 | 400 | 400 | 500 | 500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %: - в диапазоне объемного расхода жидкости от Qч до Qmin включ. - в диапазоне объемного расхода жидкости св. Qmin до Qamin включ. - в диапазоне объемного расхода жидкости св. Qamin до Qmax | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 | ±10 ±5 ±1 ,5 | ±10 ±5 ±2 ,5 |
| *Эксплуатационный расход - объемный расход жидкости, протекающей через проточную часть корпуса датчиков, при котором они могут работать непрерывно длительное время. | ||||||||
| Наименование характеристики | Значение |
| Выходной сигнал | импульсный |
| Потеря давления на датчике при значении объемного расхода жидкости Qamax, кПа, не более | 50 |
| Параметры измеряемой среды: - рабочее давление, МПа, не более - температура, °С | 30 от 4 до 60 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 215 250 410 |
| Масса, кг, не более | 28,8 |
| Напряжение источника питания, В | от 20 до 27 |
| Потребляемая мощность, Вт, не более | 3 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды, % | от -45 до +50 от 84,0 до 106,7 до 98 при температуре 35 °С, без конденсации влаги |
| Маркировка взрывозащиты | 1Ex db IIA T6 Gb X |
| Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-2015 | IP68 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет, не менее | 12 |
наносится маркировочную табличку датчиков методом лазерной печати или типографическим способом и на титульный лист руководства по эксплуатации с паспортом типографическим методом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчики расхода счетчика | ДРС.МИ | 1 шт. (исполнение по заказу) |
| Руководство по эксплуатации с паспортом | ДРС.МИ.00.000 РЭ | 1 экз. |
приведены в разделе 1.4 «Устройство и работа датчика» руководства по эксплуатации с паспортом.
Приказ Росстандарта от 26 сентября 2022 г/ № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4213-021-12540871-2012 Датчики расхода счетчика ДРС.МИ. Технические условия.
