| Номер в госреестре | 89524-23 |
| Наименование СИ | Стенды высоковольтные стационарные |
| Обозначение типа СИ | СКАТ-СВС |
| Изготовитель | Общество с ограниченной ответственностью "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ"), г. Волгоград |
| Год регистрации | 2023 |
| Срок свидетельства | 17.07.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды высоковольтные стационарные СКАТ-СВС (далее по тексту - стенды) предназначены для воспроизведения и измерений напряжения переменного тока, измерений силы переменного тока при проведении приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент, указатели напряжения и т.п.) и изоляции кабелей, изоляторов и т.п.
Принцип действия стендов основан на преобразовании с помощью регулятора напряжения и высоковольтного трансформатора напряжения питающей однофазной сети переменного тока в регулируемое высокое напряжение переменного тока
Стенды состоят из блока управления (БУ), внешних высоковольтных блоков (ВВБ), ванны испытательной, комплекта кабелей и проводов для подключения и заземления оборудования при проведении испытаний.
Стенды выпускаются в 3-х модификациях, которые отличаются максимальными значениями воспроизведения/измерений напряжения и силы переменного тока высоковольтных блоков, входящих в комплект. Модификация СКАТ-СВС-50Ц комплектуется одним ВВБ на напряжение 50 кВ, модификация СКАТ-СВС-100Ц комплектуется двумя ВВБ на напряжение 50 кВ, модификация СКАТ-СВС-100-20Ц комплектуется ВВБ на напряжение 20 кВ и ВВБ на напряжение 100 кВ.
В комплект всех модификаций стендов входит блок управления стенда со встроенным источником напряжения до 1000 В. Также стенды комплектуются ванной испытательной для испытаний диэлектрических бот, перчаток и электроинструмента.
Стенды позволяют проводить испытания с напряжением до 1000 В с использованием встроенного источника и испытания свыше 1000 В с использованием внешних высоковольтных блоков. Стенд модификации СКАТ-СВС-100Ц позволяет проводить испытания напряжением до 100 кВ при размещении объекта испытаний между высоковольтными выходами двух ВВБ.
Блок управления исполнен в настольном металлическом корпусе с ручками для переноса, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской. БУ предназначен для управления выходным напряжением стенда, индикации измеряемых величин и выбора режима работы. БУ включает в себя коммутационные элементы, электронную плату, работающую под управлением микроконтроллера, жидкокристаллический дисплей и органы управления. Внутри БУ установлен регулятор напряжения и высоковольтный трансформатор на 1000 В. Рабочее положение БУ - горизонтальное.
Высоковольтные блоки выполнены в стальных корпусах, покрытых полимерной порошковой краской. ВВБ предназначен для формирования выходного испытательного напряжения переменного тока из входного, поступающего с БУ. ВВБ содержит в себе высоковольтный трансформатор. На ВВБ установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора -трансформаторное масло и пластик. Рабочее положение ВВБ - вертикальное.
Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Ванна устанавливается на ножки-изоляторы. Сверху в ванну устанавливается изолирующая штанга с измерительными электродами для подключения испытуемых изделий. Рабочее положение ванны испытательной - вертикальное.
В стендах применена схема защиты от перенапряжений, перегрузок и короткого замыкания на выходе, также предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:
- отключение высокого напряжения при размыкании контактов разъёма «БЛОКИРОВКА»;
- ограничение высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;
- автоматическое отключение высокого напряжения при пробое в нагрузке;
- ручное аварийное отключение при помощи кнопки подачи питания;
- индикация наличия высокого напряжения:
- на лицевой панели блока управления - индикатор «ВЫСОКОЕ НАПРЯЖЕНИЕ!»;
- на разъёме «БЛОКИРОВКА» - внешняя сигнальная лампа.
Место нанесения заводских номеров - на металлическом или полимерном шильде, жестко закрепленном на корпусах БУ, ВВБ и ванны испытательной; способ нанесения -лазерная гравировка; формат - цифровой код, состоящий из арабских цифр.
Для предотвращения несанкционированного доступа к внутренним частям стендов осуществляется пломбирование БУ и ВВБ при помощи наклеек «НЕ ВСКРЫВАТЬ!», установленных: на крепежном винте верхней крышки корпуса БУ, на крепежном винте сбоку на корпусе ВВБ.
Знак поверки наносится на лицевую панель блока управления в виде оттиска клейма или наклейки с изображением знака поверки.

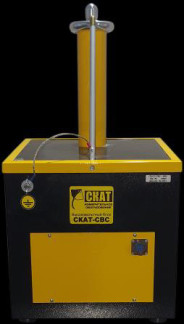

Общий вид стендов, мест пломбировки от несанкционированного доступа, мест нанесения знака поверки, заводского номера и знака утверждения типа представлены на рисунках 1 - 3.
Встроенное программное обеспечение (ПО) стендов реализовано аппаратно и является метрологически значимым. Метрологические характеристики стендов нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в защищенную от записи память микроконтроллера стендов предприятием-изготовителем и недоступно для потребителя. Встроенное ПО может быть проверено, установлено и переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SKAT-SVS-series |
| Номер версии (идентификационный номер ПО), не ниже | 1.00 |
| Цифровой идентификатор ПО | - |
Стенды измеряют среднеквадратичные значения напряжения и силы переменного тока синусоидальной формы. Частота переменного тока - 50 Гц.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | ||
| СКАТ-СВС- 50Ц | СКАТ-СВС- 100Ц | СКАТ-СВС- 100-20Ц | |
| Диапазон измерений напряжения переменного тока при работе со встроенным источником, В | от 20 до 1000 | ||
| Диапазон измерений напряжения переменного тока при работе с высоковольтным блоком 20 кВ, кВ | - | от 1 до 20 | |
| Диапазон измерений напряжения переменного тока при работе с высоковольтным блоком 50 кВ, кВ | от 1 до 50 | - | |
| Диапазон измерений напряжения переменного тока при работе с высоковольтным блоком 100 кВ», кВ | - | от 5 до 100 | |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±3 | ||
| Диапазон измерений силы переменного тока при работе со встроенным источником, мА | от 0,5 до 10 | ||
| Диапазон измерений силы переменного тока при работе с ванной испытательной, мА | от 0,5 до 10 | ||
| Диапазон измерений силы переменного тока при работе с высоковольтным блоком 20 кВ, мА | - | от 1 до 40 | |
| Диапазон измерений силы переменного тока при работе с высоковольтным блоком 50 кВ, мА | от 1 до 40 | - | |
| Диапазон измерений силы переменного тока при работе с высоковольтным блоком 100 кВ, мА | - | - | от 1 до 20 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ±(2,0+0,Ь((1м./1)-1)) | ||
| Примечания: 1м. - максимальное значение силы переменного тока для выбранного режима, мА; I - измеренное значение силы переменного тока, мА | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230 |
| - частота переменного тока, Гц | 50 |
| Количество внешних источников высокого напряжения: | |
| - модификация СКАТ-СВС-50Ц | 1 |
| - модификации СКАТ-СВС-100Ц, СКАТ-СВС-100-20Ц | 2 |
| Наименование характеристики | Значение |
| Количество каналов измерений силы тока при работе с | 4 |
| ванной испытательной | |
| Габаритные размеры (длинахширинахвысота), мм, не более: - блок управления | 490x370x200 |
| - блок высоковольтный 20 кВ | 350x375x650 |
| - блок высоковольтный 50 кВ | 350x375x650 |
| - блок высоковольтный 100 кВ | 370x470x940 |
| - ванна испытательная | 820x270x765 |
| Масса, кг, не более: | |
| - блок управления | 23 |
| - блок высоковольтный 20 кВ | 33,8 |
| - блок высоковольтный 50 кВ | 35,4 |
| - блок высоковольтный 100 кВ | 60 |
| - ванна испытательная | 18,7 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от +10 до +40 |
| - относительная влажность воздуха, % | 80 при +25 °С |
| - атмосферное давление, кПа (мм рт. ст.) | от 84,0 до 106,7 (от 630 до 800) |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на лицевую панель блока управления стендов полиграфическим способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество для модификаций | ||
| СКАТ- СВС-50Ц | СКАТ-СВС-100Ц | СКАТ- СВС- 100-20Ц | ||
| Стенд высоковольтный стациона | рный СКАТ-СВС в составе: | |||
| Блок управления | СТСК.441322.021.01 | 1 шт. | ||
| Высоковольтный блок 20 кВ | СТСК.441322.021.11 | - | - | 1 шт. |
| Высоковольтный блок 50 кВ | СТСК.441322.021.12 | 1 шт. | 2 шт. | - |
| Высоковольтный блок 100 кВ | СТСК.441322.021.13 | - | - | 1 шт. |
| Ванна испытательная | СТСК.441322.021.31 | 1 шт. | ||
| Кабель межблочный 4 м | СТСК.441322.021.51 | 1 шт. | 2 шт. | |
| Кабель высоковольтный 1,5 м | СТСК.441322.021.52 | 1 шт. | ||
| Кабель измерительный 3 м | СТСК.441322.021.53 | 1 шт. | ||
| Комплект кабелей для испытаний до 1000 В | - | 1 шт. | ||
| Провод заземления | СТСК.441322.021.54 | 2 шт. | 3 шт. | |
| Кабель сетевой | - | 1 шт. | ||
| Вилка разъема для подключения сигнальных цепей | FQ14-6TJ | 1 шт. | ||
| Руководство по эксплуатации | СТСК.441322.021-2023 РЭ | 1 экз. | ||
| Паспорт | СТСК.441322.021-2023 ПС | 1 экз. | ||
приведены в разделе 7 руководства по эксплуатации СТСК.441322.021-2023 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ы0-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2316 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
СТСК.441322.021 ТУ «Стенды высоковольтные стационарные СКАТ-СВС. Технические условия».
