| Номер в госреестре | 89525-23 |
| Наименование СИ | Машины испытательные универсальные |
| Обозначение типа СИ | UTM |
| Изготовитель | Walter + Bai AG, Швейцария |
| Год регистрации | 2023 |
| Срок свидетельства | 17.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные универсальные UTM (далее - машины) предназначены для измерений силы при испытаниях материалов на растяжение, сжатие и изгиб.
Принцип действия машин основан на преобразовании тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, либо давления в гидроцилиндре, пропорционального измеряемой силе в электрический сигнал, передающийся в электронный блок управления. Машины используют гидроэнергию масла для перемещения поршня в масляном цилиндре и создания нагрузки.
Рама машины имеет двухзонную конструкцию и состоит из силового основания с гидроцилиндром, соединенным с нижней нагружающей станиной, четырёх силовых колонн, соединенных с верхней нагружающей траверсой, датчика силы, встраиваемого в нижнюю нагружающую станину, промежуточной перемещаемой траверсы, гидростанции гидропривода и электронного блока управления, установленных в консольном блоке управления.
Промежуточная траверса, смонтирована на двух шариковинтовых приводах, и может перемещаться вверх/вниз с помощью электропривода с целью регулировки испытательного пространства.
Испытываемый образец, в зависимости от типа испытания, устанавливается в рабочее пространство между нижней станиной и промежуточной траверсой при испытаниях на изгиб или сжатие либо между промежуточной траверсой и верхней нагружающей траверсой при испытаниях на разрыв. Траверсы имеют встроенные гидравлические захваты клинового типа для фиксации испытываемых образцов.
Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, который измеряет усилие в направлении сжатия.
Система управления состоит из электронного консольного блока управления. Блок управления представляет собой отдельный модуль с органами управления и индикации и предназначен для управления работой машины, задания параметров испытаний и обработки результатов испытаний.
К средствам измерений данного типа относятся машины испытательные универсальные UTM модификаций UTM 100, UTM 150, UTM 200, UTM 250, UTM 300, UTM 400, UTM 500, UTM 600, UTM 1000, UTM 1200, UTM 1500, UTM 2000, UTM 2500, UTM 3000.
Пломбирование крепёжных винтов корпуса машин не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер машин в буквенно-числовом формате указывается методом печати на маркировочной табличке, расположенной на основании машины.
Нанесение знака поверки на средство измерений не предусмотрено.

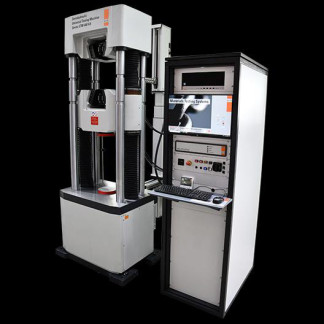

Общий вид машин испытательных универсальных UTM представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.
walter+bai ад |С€
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО) «DION7», устанавливаемое на локальном персональном компьютере для управления машиной, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DION7 |
| Номер версии (идентификационный номер ПО) | не ниже 2.7 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Диапазон | Пределы допускаемой относительной погрешности | |
| измерений | измерений силы, % | ||
| силы, кН | в диапазоне от 1 % до 2 % включ. от верхнего предела измерений силы | в диапазоне св. 2 % до 100 % включ. от верхнего предела измерений силы | |
| UTM 100 | от 1 до 100 | ||
| UTM 150 | от 1,5 до 150 | ||
| UTM 200 | от 2 до 200 | ||
| UTM 250 | от 2,5 до 250 | ||
| UTM 300 | от 3 до 300 | ||
| UTM 400 | от 4 до 400 | ||
| UTM 500 | от 5 до 500 | ±1 | ±0,5 |
| UTM 600 | от 6 до 600 | ||
| UTM 1000 | от 10 до 1000 | ||
| UTM 1200 | от 12 до 1200 | ||
| UTM 1500 | от 15 до 1500 | ||
| UTM 2000 | от 20 до 2000 | ||
| UTM 2500 | от 25 до 2500 | ||
| UTM 3000 | от 30 до 3000 | ||
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 380+10 %-15 % |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВт, не более | 30 |
| Габаритные размеры, мм не более - высота | 5500 |
| - ширина | 1500 |
| - длина | 1000 |
| Масса, кг, не более | 16000 |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность воздуха, % | 80 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная универсальная | UTM | 1 шт. |
| Интегрированные гидравлические захваты | - | 2 шт. |
| Комплект вкладок в гидравлические захваты для плоских и/или цилиндрических образов | - | 1 комплект* |
| Консольный блок управления | NSPA-19 | 1 шт. |
| Оснастка для испытаний на изгиб | - | 1 шт.* |
| Оснастка для испытаний на сжатие | - | 1 шт.* |
| Защитный экран вокруг испытательного пространства | - | 1 шт.* |
| Программное обеспечение на электронном носителе | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Руководство пользователя программным обеспечением DION7 | - | 1 экз. |
| * - поставляется по отдельному заказу | ||
приведены в разделе 8 «Порядок работы с машиной» «Руководство по эксплуатации. Машина испытательная универсальная UTM».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
«Стандарт предприятия. Машины испытательные универсальные UTM», Walter + Bai AG, Швейцария.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
