Государственный реестр средств измерений

Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51, 89526-23

89526-23
Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51 (далее по тексту - уровнемеры) предназначены для измерений, контроля и непрерывного преобразования значений уровня жидких, в том числе агрессивных и взрывоопасных сред, а также уровня границы раздела этих сред, в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, а также для измерений и преобразования значений температуры этих сред в цифровой сигнал HART-протокола.
Карточка СИ
Номер в госреестре 89526-23
Наименование СИ Уровнемеры магнитострикционные
Обозначение типа СИ ЭЛЕМЕР-УПМ-51
Изготовитель Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Год регистрации 2023
Срок свидетельства 17.07.2028
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51 (далее по тексту - уровнемеры) предназначены для измерений, контроля и непрерывного преобразования значений уровня жидких, в том числе агрессивных и взрывоопасных сред, а также уровня границы раздела этих сред, в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, а также для измерений и преобразования значений температуры этих сред в цифровой сигнал HART-протокола.

Описание

Принцип действия уровнемеров основан на явлении магнитострикции. Для измерения уровня контролируемой среды на волновод из магнитострикционного материала, вдоль которого установлены один или два поплавка с постоянными магнитами, подается электрический импульс силы постоянного тока. В результате взаимодействия электрического импульса с постоянным магнитным полем поплавка (поплавков) возникает волна механического напряжения, распространяющаяся вдоль волновода с известной постоянной скоростью. Пьезоэлемент, размещённый в измерительном элементе, преобразует полученное механическое напряжение в электрический импульс. Расстояние до контролируемой среды пропорционально интервалу времени между подачей электрического импульса и обратным импульсом. Полученное значение величины преобразуется в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, и (или) отображается на светодиодном индикаторе.

Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: измерительный элемент (волновод); электронный блок; светодиодный индикатор (для уровнемеров с индикатором); поплавок (1 или 2). Для измерения температуры на нижнем конце измерительного элемента может быть расположен цифровой интегральный термометр. Электронный блок преобразует значение уровня в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола, и (или) в цифровой сигнал измеряемой величины, поступающий на индикатор.

Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем и другими устройствами.

На индикаторе уровнемеров или HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде в установленных при настройке единицах измерения.

Уровнемеры выпускаются в трёх модификациях: ЭЛЕМЕР-УПМ-51/М2 (без индикатора), ЭЛЕМЕР-УПМ-51/М2И (с индикатором) и ЭЛЕМЕР-УПМ-51/М3И (с индикатором и батарейным блоком (или возможностью его установки)).

Уровнемеры имеют следующие исполнения:

-    общепромышленное (ОП);

-    взрывозащищённое с видом взрывозащиты «искробезопасная электрическая цепь «i»

(Ех);

-    взрывозащищённое с видами взрывозащиты «взрывонепроницаемые оболочки «d» и «искробезопасная электрическая цепь «i» (ЕхШа).

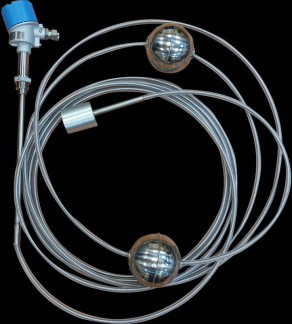

Фотографии общего вида уровнемеров, корпусов электронных блоков и измерительных элементов представлены на рисунках 1 - 5. По требованию потребителя допускается поставка уровнемеров с различными окрасками корпуса электронного блока.

Общий вид поплавков представлен на рисунке 6.

Места пломбировки от несанкционированного доступа представлены на рисунке 7.

Знак утверждения типа наносится на табличку, прикреплённую к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И, способом шелко-графии (рисунок 8).

Заводской номер наносится на табличку, прикреплённую к корпусу уровнемера, способом лазерной гравировки (рисунок 8).

ЭЛЕМЕР-УПМ-51/М2И

ЭЛЕМЕР-УПМ-51/М2

Рисунок 2 - Общий вид уровнемеров магнитострикционных ЭЛЕМЕР-УПМ-51/М2, ЭЛЕМЕР-УПМ-51/М2И

Рисунок 3 - Общий вид уровнемеров магнитострикционных ЭЛЕМЕР-УПМ-51/М3И

Ехdia

Ехdia

ОП, Ех

ОП, Ех

ЭЛЕМЕР-УПМ-51/М2И

ЭЛЕМЕР-УПМ-51/М2»

ОП, Ех

Ехdia

ЭЛЕМЕР-УПМ-51/М3И

Рисунок 4 - Общий вид корпусов электронных блоков ЭЛЕМЕР-УПМ-51

Жёсткие измерительные элементы с одним поплавком

АО (от минус 45 °С А1 (от минус 45 °С А2 (от минус 45 °С до плюс 85 °С) до плюс 200 °С) до плюс 450 °С)

волновод с фланцем

Жёсткие измерительные элементы с двумя поплавками

код исполнения по температуре рабочей среды АО (от минус 45 °С А1 (от минус 45 °С А2 (от минус 45 °С до плюс 85 °С) до плюс 200 °С) до плюс 450 °С)

к

Программное обеспечение

В уровнемерах предусмотрено внутреннее и внешнее программное обеспечение (ПО).

Программное обеспечение, встроенное в микропроцессорный модуль уровнемеров, включает метрологически значимую часть, которая является фиксированной и может быть изменена только на предприятии-изготовителе.

Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

Внешнее ПО предназначено для взаимодействия уровнемеров с компьютером и не оказывает влияния на метрологические характеристики уровнемеров. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерения в процессе эксплуатации уровнемеров. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемеров включает установку нуля и диапазона унифицированного выходного сигнала. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.

Таблица 1 - Идентификационные данные внутреннего программного обеспечения

Идентификационныеданные (признаки)

Значение

Идентификационное наименование ПО

upm51m2

Номер версии (идентификационный номер) ПО

1.ХХ.ХХ

Цифровой идентификатор ПО

-

Таблица 2 - Идентификационные данные внешнего п

рограммного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HARTmanager

Номер версии (идентификационный номер) ПО

4.Х.Х

Цифровой идентификатор ПО

-

В идентификационном номере внутреннего и внешнего программного обеспечения фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.

Технические характеристики

Таблица 3 - Метрологические характеристики уровнемеров

Наименование характеристики

Значение

Диапазон измерений уровня, мм

от 50 до 20000

Пределы допускаемой абсолютной погрешности измерений уровня (уровня границы раздела сред), А, мм 2):

- для индекса заказа А

±1; ±3 3)

- для индекса заказа B

±3

Диапазон измерений температуры рабочей среды, °С

от -45 до +120

Пределы допускаемой абсолютной погрешности измерений температуры, °С, для диапазона измерений:

- от-45 °С до-40 °С

±0,7

- св. -40 °С до +105 °С

±0,5

- св. +105 °С до +120 °С

±0,7

Наименование характеристики

Значение

Пределы допускаемой приведённой к диапазону унифицированного выходного сигнала силы постоянного тока погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, Ai, %

±0,05

Выходные сигналы:

-    силы постоянного тока, мА

-    цифровой сигнал

от 4 до 20 HART

Вариация выходного сигнала:

-    силы постоянного тока, мкА

-    цифрового сигнала, мм

2

1

1)    Рабочий диапазон, находящийся внутри диапазона измерений уровня или равный ему, устанавливается изготовителем или потребителем.

2)    В соответствии с заказом.

3)    При периодической поверке на месте эксплуатации.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания постоянного тока, В:

-    для ЭЛЕМЕР-УПМ-51/М2

-    для исполнений с индексами Ex, Exdia

-    для остальных исполнений

-    для ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И

-    для исполнений с индексами Ex, Exdia

-    для остальных исполнений

от 12,5 до 30,0 от 12,5 до 42,0

от 15 до 30 от 15 до 42

Потребляемая мощность, Вт, не более

1

Длина измерительного элемента, мм, не более 1):

-    жёсткий измерительный элемент

-    гибкий измерительный элемент

6500

20800

Габаритные размеры (без учета длины измерительного элемента), мм, не более

-    длина

-    ширина

-    высота

190

110

140

Масса (без учета массы измерительного элемента), кг 2)

от 0,4 до 1,6

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84,0 до 106,7

Условия эксплуатации:

-    температура окружающей среды, °С

-    для исполнения t1070

-    для исполнения t2570

-    для исполнения t5070

-    для исполнения t5570

-    относительная влажность при температуре +35 °С, %, не более

-    атмосферное давление, кПа

от -10 до +70 от -25 до +70 от -50 до +70 от -55 до +70 98

от 84,0 до 106,7

Избыточное давление измеряемой среды, МПа, не более

5

Наименование характеристики

Значение

Температура рабочей среды, °С:

-    для кода исполнения АО

-    для кода исполнения А1

-    для кода исполнения А2

от -45 до +85 от -45 до +200 от -45 до +450

Средняя наработка на отказ, ч, не менее

120000

Средний срок службы, лет, не менее

15

Маркировка взрывозащиты:

- для исполнений с индексами Ех

0Ex ia 11А T5 Ga X 0Ex ia 11А T4 Ga X 0Ex ia 11А T3 Ga X 0Ex ia IIB T5 Ga X 0Ex ia IIB T4 Ga X 0Ex ia IIB T3 Ga X

Маркировка взрывозащиты:

- для исполнений с индексами Exdia

1Ex db ia [ia Ga] НА T5 Gb X 1Ex db ia [ia Ga] НА T4 Gb X 1Ex db ia [ia Ga] НА T3 Gb X 1Ex db ia [ia Ga] IIB T5 Gb X 1Ex db ia [ia Ga] IIB T4 Gb X 1Ex db ia [ia Ga] IIB T3 Gb X

1)    В соответствии с заказом.

2)    В зависимости от исполнения.

Знак утверждения типа

наносится на табличку, прикрепленную к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров ЭЛЕМЕР-УПМ-51/М2И, ЭЛЕМЕР-УПМ-51/М3И, способом шелкографии, а также на руководство по эксплуатации и паспорт - типографским способом.

Комплектность

Таблица 5 - Комплектность уровнемеров

Наименование

Обозначение

Количество

Уровнемер магнитострикционный

ЭЛЕМЕР-УПМ-51 /М 1}

1 шт.

Программное обеспечение

-

1 шт.

Комплект монтажных частей 3)

-

1 компл.

Руководство по эксплуатации

НКГЖ.407623.001РЭ

1 экз.

Паспорт

НКГЖ.407623.001-ХХХПС 2)

1 экз.

Х) Модификация, исполнение уровнемера в соответствии с заказом.

2)    Обозначение в соответствии с исполнением уровнемера.

3)    Комплект монтажных частей в соответствии с заказом

Сведения о методах измерений

приведены в п. 3.2 руководства по эксплуатации НКГЖ.407623.001РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

НКГЖ.407623.001ТУ Уровнемеры магнитострикционные ЭЛЕМЕР-УПМ-51. Технические условия.

Зарегистрировано поверок 34
Поверителей 1
Актуальность данных 07.11.2024
