| Номер в госреестре | 89533-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Уралэнергосбыт" для электроснабжения производственной площадки ООО "Келлогг Рус" в г. Воронеж |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Уралэнергосбыт» для электроснабжения производственной площадки ООО «Келлогг Рус» в г. Воронеж (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, автоматизированного сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень — измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень — информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК ООО «Уралэнергосбыт» (далее по тексту - сервер ИВК) с установленным программным комплексом (ПК) «Энергосфера», устройство синхронизации времени (УСВ) типа ИСС, автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая
мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов.
Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется с сервера ИВК по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входят ИСС, ежесекундно синхронизирующие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК со шкалой времени ИСС происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени сервера ИВК со шкалой времени ИСС на ±1 с. и более, выполняется синхронизация шкалы времени сервера ИВК со шкалой времени ИСС.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика со шкалой времени сервера ИВК.
Журналы событий счетчиков и серверов отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

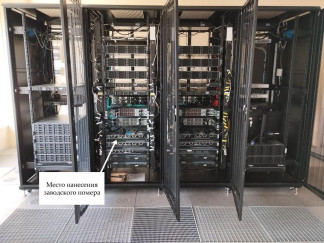

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1 .
щт
JSP
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
В АИИС КУЭ используется ПК «Энергосфера». Уровень защиты ПК от непреднамеренных и преднамеренных изменений соответствует уровню — «средний» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимых частей ПК приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимых частей ПК «Энергосфера»
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | pso_metr.dll |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.1.1 |
| Цифровой идентификатор ПО | CBEB6F6CA69318BED976E08A2BB7814B |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
| Номер ИК | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | ТП-3 РУ-10 кВ 2сш 10 кВ яч. 1 ввод 2 | ТЛО-10 200/5 Кл. т. 0,5 Рег. № 25433-11 | ЗНОЛ-ЭК-10 10000/V3/100/V3 Кл. т. 0,5 Рег. № 47583-11 | ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18 | |
| 2 | ТП-3 РУ-10 кВ 1сш 10 кВ яч. 8 ввод 1 | ТЛО-10 200/5 Кл. т. 0,5 Рег. № 25433-11 | ЗНОЛ-ЭК-10 10000/V3/100/V3 Кл. т. 0,5 Рег. № 47583-11 | ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18 | |
| 3 | ТП-1 РУ-10 кВ 1сш 10 кВ яч. 1 ввод 1 | ТОЛ 10ХЛ3 600/5 Кл. т. 0,5 Рег. № 7069-82 | НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69 | ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18 | ИСС, рег. № 71235-18 / Сервер ИВК |
| 4 | ТП-1 РУ-10 кВ 2сш 10 кВ яч. 2 ввод 2 | ТОЛ 600/5 Кл. т. 0,5 Рег. № 47959-16 ТОЛ 10ХЛ3 600/5 Кл. т. 0,5 Рег. № 7069-82 | НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69 | ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18 | |
| 5 | ТП-1 РУ-10 кВ 1сш 10 кВ яч. 7 Автотранссервис | ТОЛ 10ХЛ3 150/5 Кл. т. 0,5 Рег. № 7069-82 | НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69 | ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18 | |
| 6 | ТП-1 РУ-10 кВ 2сш 10 кВ яч. 6 ИП Хрестенков Дмитрий Павлович | ТОЛ 10ХЛ3 150/5 Кл. т. 0,5 Рег. № 7069-82 | НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69 | ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18 | |
| 7 | ТП АТС РУ-10кВ яч. 2 ввод | ТПЛ-10 150/5 Кл. т. 0,5 Рег. № 1276-59 | НОМ-10-66 10000/100 Кл. т. 0,5 Рег. № 4947-75 | ПСЧ-4ТМ.05МК.00 Кл. т. 0,5S/1,0 Рег. № 50460-18 |
| Номера ИК | Вид электроэнергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1-7 | Активная Реактивная | 1,2 2,4 | 3,3 5,7 |
| Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с | 5 | ||
| Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены для cos ф=0,87, токе ТТ, равном 100 % от 1ном для нормальных условий, для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков от 0 до +40 °С. | |||
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество ИК | 7 |
| Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °С | от 98 до 102 от 100 до 120 0,87 от 49,6 до 50,4 от +21 до +25 |
| Условия эксплуатации: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды для ТТ, ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 5 до 120 от 0,5инд до 0,87емк от 49,6 до 50,4 от -40 до +40 от 0 до +40 от +15 до +25 от 80,0 до 106,7 98 |
| Надежность применяемых в АИИС КУЭ компонентов: ПСЧ-4ТМ.05МК.00 (рег. № 50460-18) - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не более | 165000 2 |
| 1 | 2 |
| ИСС (рег. № 71235-18) | |
| - коэффициент готовности, не менее | 0,95 |
| - среднее время восстановления работоспособности, ч, не более | 24 |
| Серверы ИВК: | |
| - коэффициент готовности, не менее | 0,99 |
| - среднее время восстановления работоспособности, ч, не более | 1 |
| Глубина хранения информации: | |
| ПСЧ-4ТМ.05МК.00 (рег. № 50460-18) | |
| - тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
| не менее | 113 |
| Серверы ИВК: | |
| - хранение результатов измерений и информации состояний | |
| средств измерений, лет, не менее | 3,5 |
Надежность системных решений:
защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте. В журналах событий фиксируются факты:
- журнал счетчика: параметрирования; пропадания напряжения; коррекции времени.
- журнал сервера: параметрирования; коррекции времени.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование: счетчиков электрической энергии;
промежуточных клеммников вторичных цепей напряжения;
испытательной коробки;
сервера.
- защита на программном уровне информации при хранении, передаче, параметрировании:
счетчиков электрической энергии; сервера.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- сервере (функция автоматизирована).
Возможность сбора информации:
о состоянии средств измерений;
о результатах измерений (функция автоматизирована).
Цикличность:
измерений 30 мин (функция автоматизирована);
сбора не реже одного раза в сутки (функция автоматизирована).
наносится на титульные листы формуляра на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| Счетчики электрической энергии многофункциональные | ПСЧ-4ТМ.05МК.00 | 7 |
| Трансформаторы тока | ТЛО-10 | 4 |
| ТОЛ 10ХЛ3 | 11 | |
| ТОЛ | 1 | |
| ТПЛ-10 | 2 | |
| Трансформаторы напряжения | ЗНОЛ-ЭК-10 | 6 |
| НТМИ-10-66 | 2 | |
| НОМ-10-66 | 1 | |
| Устройство синхронизации времени | ИСС | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | 17254302.384106.090.ФО | 1 |
приведены в документе "Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Уралэнергосбыт» для электроснабжения производственной площадки ООО «Келлогг Рус» в г. Воронеж. МВИ 26.51/223/23, аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
