| Номер в госреестре | 89534-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах Cosmos Group (ООО "Комплекс "Серебряный Бор") |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «МТС ЭНЕРГО» на объектах Cosmos Group (ООО «Комплекс «Серебряный Бор») (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ИВК с установленным программным обеспечением (ПО) «АльфаЦЕНТР», устройства синхронизации системного времени (УССВ) типа УССВ-2, автоматизированное рабочее место (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК, где осуществляется обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление отчетных документов
Сервер ИВК также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.
Передача информации в ПАК АО «АТС» с электронной цифровой подписью (ЭЦП) субъекта оптового рынка электроэнергии и мощности (ОРЭМ), в филиал АО «СО ЕЭС» и в другие смежные субъекты ОРЭМ осуществляется с сервера ИВК по каналу связи с протоколом TCP/IP сети Internet в виде xml-файлов установленных форматов в соответствии с приложением 11.1.1 «Формат и регламент предоставления результатов измерений, состояния средств и объектов измерений в АО «АТС», АО «СО ЕЭС» и смежным субъектам» к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание национальной шкалы координированного времени РФ UTC (SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации системного времени УССВ-2, сравнивающие собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы ГЛОНАСС/GPS.
Сравнение шкалы времени сервера ИВК со шкалой времени УССВ-2 происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени сервера ИВК со шкалой времени УССВ-2 на ±1 с. и более, выполняется синхронизация шкалы времени сервера ИВК со шкалой времени УССВ-2.
Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК происходит по заданному расписанию, но не реже одного раза в сутки. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±2 с, выполняется синхронизация шкалы времени счетчика со шкалой времени сервера ИВК.
Журналы событий счетчика и сервера отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус сервера ИВК.

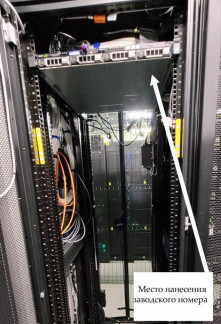

Общий вид сервера ИВК АИИС КУЭ с указанием места нанесения заводского номера представлен на рисунке 1 .
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
В АИИС КУЭ используется программное обеспечение (ПО) «АльфаЦЕНТР». Уровень защиты от непреднамеренных и преднамеренных изменений ПО «АльфаЦЕНТР» соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО «АльфаЦЕНТР»
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | ac_metrology.dll |
| Номер версии (идентификационный номер) ПО | не ниже 12.1 |
| Цифровой идентификатор ПО | 3E736B7F380863F44CC8E6F7BD211C54 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2 — Состав измерительных каналов АИИС КУЭ
| о, <и о Н | Наименование ИК | ТТ | ТН | Счетчик | ИВК |
| 1 | КТП-1194 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | ТТЭ 1200/5 Кл. т. 0,5 Рег. № 67761-17 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 2 | КТП-1194 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-2 | ТТЭ 1200/5 Кл. т. 0,5 Рег. № 67761-17 | - | Меркурий 230 ART-03 PQRSIDN Кл. т. 0,5S/1,0 Рег. № 23345-07 | |
| 3 | КРН-40 6 кВ, ввод 6 кВ | ТОЛ 600/5 Кл. т. 0,5 Рег. № 47959-16 | ЗНОЛП-К-10(6) У2 6000/V3/100/V3 Кл. т. 0,5 Рег. № 57686-14 | Меркурий 234 ARTM-00 PB.G Кл. т. 0,5S/1,0 Рег. № 48266-11 | Сервер ИВК, УССВ-2, рег. № 54074-13 |
| 4 | КРН-06 6 кВ, ввод 6 кВ | ТОЛ 600/5 Кл. т. 0,5 Рег. № 47959-16 | ЗНОЛП-К-10(6) У2 6000/V3/100/V3 Кл. т. 0,5 Рег. № 57686-14 | Меркурий 234 ARTM-00 PB.G Кл. т. 0,5S/1,0 Рег. № 48266-11 | |
| 5 | КТП-1509 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 500/5 Кл. т. 0,5S Рег. № 71031-18 | - | Меркурий 234 ARTM-03 PBR.L2 Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 6 | КТП-1509 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-2 | Т-0,66 У3 500/5 Кл. т. 0,5S Рег. № 71031-18 | - | Меркурий 234 ARTM-03 PBR.L2 Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 7 | КТП-1510 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-1 | Т-0,66 У3 1000/5 Кл. т. 0,5S Рег. № 71031-18 | - | Меркурий 234 ARTM-03 PBR.L2 Кл. т. 0,5S/1,0 Рег. № 75755-19 | |
| 8 | КТП-1510 6 кВ, РУ-0,4 кВ, Ввод 0,4 кВ Т-2 | Т-0,66 У3 1000/5 Кл. т. 0,5S Рег. № 71031-18 | - | Меркурий 234 ARTM-03 PBR.L2 Кл. т. 0,5S/1,0 Рег. № 75755-19 |
Продолжение таблицы 2_
Примечания:
1. Допускается изменение наименования ИК без изменения объекта измерений.
2. Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик.
3. Допускается замена УССВ на аналогичные, утвержденных типов.
4. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
5. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
| Номера ИК | Вид электрической энергии | Границы основной погрешности (±5), % | Границы погрешности в рабочих условиях (±5), % |
| 1, 2 | Активная | 1,0 | 4,0 |
| Реактивная | 2,1 | 7,0 | |
| 3, 4 | Активная | 1,2 | 4,1 |
| Реактивная | 2,4 | 7,1 | |
| 5-8 | Активная | 1,0 | 4,1 |
| Реактивная | 2,1 | 7,0 | |
| Пределы допускаемой абсолютной погрешности смещения шкалы | |||
| времени компонентов АИИС КУЭ, | входящих в состав СОЕВ, | 5 | |
| относительно шкалы времени UTC (SU), (±А), с | |||
| Примечания: 1. Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). | |||
| 2. В качестве характеристик относительной погрешности указаны границы интервала, | |||
| соответствующие вероятности Р = 0,95. | |||
| 3. Границы погрешности результатов измерений приведены при cos ф=0,87, токе ТТ, равном | |||
| 100 % от 1ном для нормальных условий, для рабочих условий для ИК №№ 1-4 при cos ф=0,8, | |||
| токе ТТ, равном 5 % от 1ном и для ИК №№ 5-8 и при cos ф=0,8, токе ТТ, равном 2 % от 1ном | |||
| для ИК №№ 1 -4 при температуре окружающего воздуха в месте расположения счетчиков от | |||
| -40 до +40 °С. | |||
| Наименование характеристики | Значение |
| Количество ИК | 8 |
| Нормальные условия: параметры сети: | |
| - напряжение, % от ^ом | от 98 до 102 |
| - ток, % от ^ом | от 100 до 120 |
| - коэффициент мощности | 0,87 |
| - частота, Гц | от 49,8 до 50,2 |
| температура окружающей среды, °С | от +21 до +25 |
| Условия эксплуатации: параметры сети: | |
| - напряжение, % от ^ом | от 90 до 110 |
| - ток, % от ^ом | от 1(2) до 120 |
| - коэффициент мощности | от 0,5инд до 0,87емк |
| - частота, Гц | от 49,6 до 50,4 |
| температура окружающей среды для ТТ, ТН, °С | от -40 до +40 |
| температура окружающей среды для счетчиков, °С | от -40 до +40 |
| температура окружающей среды для сервера ИВК, °С | от +10 до +30 |
| атмосферное давление, кПа | от 80,0 до 106,7 |
| относительная влажность, %, не более | 98 |
| Надежность применяемых в АИИС КУЭ компонентов: Меркурий 230 (рег.№ 23345-07): | |
| - среднее время наработки на отказ, ч, не менее | 150000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| Меркурий 234 (рег.№ 48266-11): | |
| - среднее время наработки на отказ, ч, не менее | 220000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| Меркурий 234 (рег.№ 75755-19): | |
| - среднее время наработки на отказ, ч, не менее | 320000 |
| - среднее время восстановления работоспособности, ч, не более | 2 |
| УССВ-2(рег.№ 54074-13): | |
| - коэффициент готовности, не менее | 0,95 |
| - среднее время восстановления работоспособности, ч, не более | 24 |
| Серверы ИВК | |
| - коэффициент готовности, не менее | 0,99 |
| - среднее время восстановления работоспособности, ч, не более | 1 |
| Глубина хранения информации: Счетчики: Меркурий 230 (рег.№ 23345-07): | |
| - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 85 |
| Меркурий 234 (рег.№ 48266-11): | |
| - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 170 |
| Меркурий 234 (рег.№ 75755-19): | |
| - 30-минутный профиль нагрузки в двух направлениях, сут, не менее | 123 |
| Серверы ИВК: - хранение результатов измерений и информации состояний средств | |
| измерений, лет, не менее | 3,5 |
Надежность системных решений:
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
- в журнале событий счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК.
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой
подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 — Комплектность АИИС КУЭ_
| Наименование | Обозначение | Количество, шт. |
| Счетчики электрической энергии трехфазные статические | Меркурий 230 ART-03 PQRSIDN | 2 |
| Счетчики электрической энергии статические трехфазные | Меркурий 234 ARTM-00 PB.G | 2 |
| Счетчики электрической энергии статические | Меркурий 234 ARTM-03 PBR.L2 | 4 |
| Трансформатор тока | ТТЭ | 6 |
| ТОЛ | 6 | |
| Т-0,66 У3 | 12 | |
| Трансформатор напряжения | ЗНОЛП-К-10(6) У2 | 6 |
| Устройство синхронизации системного времени | УССВ-2 | 1 |
| Сервер ИВК | - | 1 |
| Документация | ||
| Паспорт-формуляр | 17254302.384106.084.ФО | 1 |
приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «МТС ЭНЕРГО» на объектах Cosmos Group (ООО «Комплекс «Серебряный Бор»), МВИ 26.51/222/23 аттестованном ООО «Энерготестконтроль», уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
