| Номер в госреестре | 89536-23 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | DFK |
| Изготовитель | "Electrotecnica Arteche Hermanos, S.A.", Испания |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций DFK-525, DFK-245, которые отличаются друг от друга значениями номинального напряжения первичной обмотки, номинальной вторичной нагрузки и классом точности.
К трансформаторам напряжения данного типа относятся следующие модификации:
- DFK-525 зав. № 0802139/3, 0802139/4, 0802139/6, 0802139/9, 0802139/14, 0802139/15, 0802137/1, 0802137/2, 0802137/13, 0802137/14, 0802137/17, 0802137/20, 0802137/25, 0802137/26, 0802137/27, 0817286/7, 0817286/8, 0817286/9, 0410075/1, 0410075/2, 0410075/3, 0502729/1, 0502729/3, 0502729/4, 0502729/5, 0502729/6, 0502729/11;
- DFK-245 зав. № 0817246/2, 0817246/3, 0817246/4.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

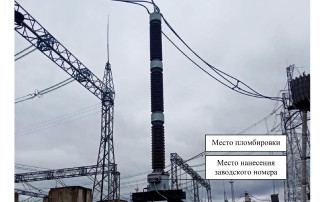

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Таблица 1.1 - Метрологические характеристики трансформаторов напряжения DFK-525
| Наименование характеристики | Значение для заводских номеров | |||||
| 0802139/3, 0802139/4, 0802139/6, 0802139/9, 0802139/14, 0802139/15 | 0802137/1, 0802137/2, 0802137/13, 0802137/14, 0802137/17, 0802137/20, 0802137/25, 0802137/26, 0802137/27, 0817286/7, 0817286/8, 0817286/9 | 0410075/1, 0410075/2, 0410075/3 | 0502729/1, 0502729/3, 0502729/4, 0502729/5, 0502729/6, 0502729/11 | |||
| Номинальное напряжение первичной обмотки и1ном, кВ | 500/V3 | 500/V3 | 500/V3 | 500/V3 | ||
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 | 100/V3 | 100/V3 | 100/V3 | ||
| Номинальная частота £юм, Гц | 50 | 50 | 50 | 50 | ||
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 | 0,2 | 0,5 | 0,2 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 30; 50 | 50;200 | 20 | 200 | 120 | 400 |
| Таблица 1.2 - Метрологические характеристики трансс | юрматоров напряжения DFK-245 |
| Наименование характеристики | Значение для заводских номеров |
| 0817246/2, 0817246/3, 0817246/4 | |
| Номинальное напряжение первичной обмотки Ulном, кВ | 220/V3 |
| Номинальное напряжение вторичной обмотки ^ном, В | 100/V3 |
| Номинальная частота £юм, Г ц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 |
| Номинальная мощность основной вторичной обмотки, ВА | 100 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостный | DFK-525; DFK-245 | 1 шт. |
| Паспорт | DFK-525; DFK-245 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 33 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
