| Номер в госреестре | 89537-23 |
| Наименование СИ | Пробники электрического поля |
| Обозначение типа СИ | LSProbe 2.0 R |
| Изготовитель | LUMILOOP GmbH, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 18.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники электрического поля LSProbe 2.0 R (далее - пробники) предназначены для измерений напряженности электрического поля (далее - НЭП).
Принцип действия пробников состоит на раздельном преобразовании трех ортогональных составляющих вектора НЭП в эквивалентные значения напряжения переменного тока, последующим их преобразованием в цифровой код посредством аналогово-цифрового преобразования. Суммарные значения измеренных уровней НЭП через интерфейс пробника поступают на внешний персональный компьютер (далее - ПК). Результаты измерений отображаются на мониторе ПК.
Пробники состоят из импульсного датчика напряженности электрического поля, интерфейса CI-250 для подключения к персональному компьютеру (далее - CI-250), соединителя для коннекторов Е2000, комплекта оптоволоконных кабелей (далее - ВОЛС), комплекта программного обеспечения, комплекта эксплуатационной документации.
Пробник содержит детектор низких и высоких частот для каждого из шести монополей. Детекторы могут работать непрерывно со скоростью выборки 500 Квыб/с или в пакетном режиме со скоростью 2 Мвыб/с.
Импульсный датчик напряженности электрического поля объединяет три ортогональных датчика для измерений НЭП, по одному на каждой оси, с маркировкой X, Y и Z.
Импульсный датчик напряженности электрического поля имеет два оптоволоконных кабеля для подключения к CI-250.
CI-250 обеспечивает через ВОЛС питание и обмен данными с импульсным датчиком напряженности электрического поля и включает в себя источник лазерного излучения, управляющую логику и интерфейс связи USB 2.0 с ПК для передачи измеренного значения НЭП.
Общий вид пробника электрического поля LSProbe 2.0 R представлен на рисунке 1.
Автономными измерительными блоками пробника электрического поля LSProbe 2.0 R являются импульсный датчик напряженности электрического поля и интерфейс CI-250 для подключения к персональному компьютеру. Заводской номер пробника электрического поля LSProbe 2.0 R состоит из заводских номеров импульсного датчика напряженности электрического поля и интерфейса CI-250 для подключения к персональному компьютеру, указанных через дефис.

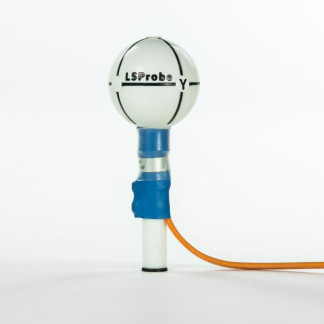

Внешний вид импульсного датчика напряженности электрического поля представлен на рисунке 2.
Внешний вид интерфейса CI-250 для подключения к персональному компьютеру представлен на рисунке 3.
Место пломбировки импульсного датчика напряженности электрического поля от несанкционированного доступа объединено с местом нанесения заводского номера и представлено на рисунке 2.
Место пломбировки от несанкционированного доступа и место нанесения заводского номера CI-250 представлены на рисунке 3.
LS^rob« у_
V J
Ш
1
1
1 - место пломбировки от несанкционированного доступа и место нанесения заводского номера Рисунок 2 - Внешний вид импульсного датчика напряженности электрического поля
I Г,
LUHILOOP
Cl-250 lv2. SN 60С^ — Part Number: 1003 LUMILOOP GmbH Gostrrtier Sir. 63 К £ 01217 Orewten. Germany ^ ^ ln(D®lumfloop.de
2
О О
m
1 - место пломбировки от несанкционированного доступа
2 - место нанесения заводского номера 3 - место нанесения знака утверждения типа Рисунок 3 - Внешний вид интерфейса CI-250 для подключения к персональному компьютеру
Место пломбировки от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений осуществляется пломбированием пломбировочной лентой корпуса CI-250 с левой стороны и нанесением прозрачной термоусадочной пленки на рукоятке импульсного датчика напряженности электрического поля.
Заводской номер импульсного датчика напряженности электрического поля состоит из набора цифр, нанесённых на корпус.
Заводской номер CI-250 состоит из набора цифр, нанесённых на корпус.
Конструкция пробников LSProbe 2.0 R не предусматривает возможность нанесения знака поверки.
Программное обеспечение (далее - ПО) пробников состоит из:
- встроенного ПО импульсного датчика напряженности электрического поля;
- автономного ПО, устанавливаемого на ПК.
Встроенное ПО импульсного датчика напряженности электрического поля, располагаемое в энергонезависимой памяти, выполняет функции хранения результатов калибровки линеаризации, температурной компенсации, управления и передачей данных. Встроенное ПО импульсного датчика напряженности электрического поля устанавливается изготовителем.
Конструкция импульсного датчика напряженности электрического поля исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Автономное ПО, устанавливаемое на ПК, работает под управлением Windows и выполняет функции контроля, управления и отображения информации, а также предоставляет графический пользовательский интерфейс.
Автономное ПО реализовано без выделения метрологически значимой части. Внешнее ПО предназначено только для работы с пробниками и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Влияние автономного ПО не приводит к выходу метрологических характеристик пробников за пределы допускаемых значений.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Уровень защиты автономного ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные автономного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LUMILOOP_GUI |
| Номер версии (идентификационный номер) ПО (редакция установщика) | не ниже 20220325 |
| Цифровой идентификатор (контрольная сумма) внешнего ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот | от 9 кГц до 18 ГГц |
| Диапазон измерений НЭП в диапазоне рабочих частот | от 1 В/м до 1 кВ/м |
| Пределы допускаемой относительной погрешности измерения НЭП, дБ | ±2,0 |
| Диапазон показаний НЭП в диапазоне частот от 9 кГц до 1 ГГ ц включ. | от 1 В/м до 5 кВ/м |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Импульсный датчик напряженности электрического поля | |
| Габаритные размеры (ширина х глубина х высота), мм, не более | 46 х 46 х 114 |
| Масса, г, не более | 40 |
| Питание | от CI-250 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - атмосферное давление, кПа | от +15 до +25 от 84,0 до 106,7 |
| Интерфейс CI-250 для подключения к персональному компьютеру | |
| Интерфейс подключения к ПК | USB 2.0 |
| Габаритные размеры (ширина х глубина х высота), мм, не более | 135 х 120 х 38 |
| Масса, г, не более | 350 |
| Напряжение питания постоянного тока, В | от 4,75 до 5,25 |
| Потребляемая мощность, Вт, не более | 15 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - атмосферное давление, кПа | от +15 до +25 от 84,0 до 106,7 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус CI-250 в виде наклейки.
Таблица 4 - Комплектность пробников
| Наименование | Обозначение | Количество |
| Пробник электрического поля LSProbe 2.0 R в составе: Импульсный датчик напряженности электрического поля Интерфейс для подключения к персональному компьютеру Комплект оптоволоконных кабелей Соединитель для коннекторов Е2000 | ||
| LSProbe 2.0 R | 1 шт. | |
| CI-250 | 1 шт. | |
| - | 1 комплект* | |
| - | По заказу | |
| Кабель USB 2.0 | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Программное обеспечение | LUMILOOP_GUI | 1 шт. |
| Программное обеспечение | LSProbe_TCP_Server | 1 шт. |
| Транспортная тара | - | 1 шт. |
| Примечание: * Состав определяется по заказу | ||
приведены в эксплуатационном документе «Руководство пользователя LSProbe 1.2R, LSProbe 2.0R», в разделе 5 «Измерение электрических полей».
ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
ГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц»;
Стандарт предприятия Certificate No. 01 181 1047516 «Пробник электрического поля LSProbe 2.0 R».
| Зарегистрировано поверок | 5 |
| Поверителей | 4 |
| Актуальность данных | 07.12.2024 |
