89545-23 Датчики скорости и направления ветра ДСНВ-А, 89545-23

Назначение

Датчики скорости и направления ветра ДСНВ-А (далее - датчики ДСНВ-А) предназначены для автоматических измерений скорости и направления воздушного потока.

Описание

Датчик ДСНВ-А представляет собой конструкцию, состоящую из первичных измерительных преобразователей (анемометра и флюгера), которые производят преобразование аналоговых величин в цифровой код, линеаризацию, коррекцию и выдачу измеренных параметров скорости и направления ветра потребителю по интерфейсу RS-485 (физические значения параметров скорости и направления воздушного потока).

Анемометр состоит из корпуса, внутри которого размещен свободно вращающийся вал, с одной стороны которого прикреплены чашечки, а с другой диск с перфорацией (фотомодулятор). Над диском-фотомодулятором установлен светодиод, под диском помещен фотодиод. Воздушный поток воздействует на чашечки, приводя вал анемометра, и, следовательно, фотомодулятор во вращение. При вращении фотомодулятора пара светодиод-фотодиод создает электрические импульсы, частота следования которых пропорциональна угловой скорости вращения и преобразуется в значение скорости воздушного потока.

Флюгер состоит из корпуса, внутри которого размещен свободно вращающийся вал, с одной стороны которого прикреплена флюгарка, а с другой кодовый диск, над которым установлены семь светодиодов, а под диском семь фоторезисторов. Воздушный поток воздействует на флюгарку, приводя вал флюгера, и, следовательно, кодовый диск во вращение. Положение кодового диска считывается светодиодами и фоторезисторами и преобразуется в значение направления воздушного потока.

Принцип действия первичных измерительных преобразователей:

-    при измерении скорости воздушного потока основан на преобразовании частоты вращения вала в электрический сигнал, далее электрический сигнал поступает на логическую микросхему, где обрабатывается и пересчитывается в скорость воздушного потока;

-    при измерении направления воздушного потока основан на преобразовании угла поворота флюгарки в электрический сигнал, далее электрический сигнал поступает на логическую микросхему, где обрабатывается и пересчитывается в направление воздушного потока.

Нанесение знака поверки на датчики ДСНВ-А не предусмотрено. Заводской номер, состоящий из четырех арабских цифр, наносится на корпус датчиков ДСНВ-А методом гравировки. Место нанесения пломбы, заводского номера и знака утверждения типа приведены на рисунке 1.

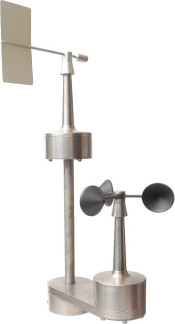

Рисунок 1 - Общий вид датчиков ДСНВ-А 1 - флюгарка, 2 - флюгер, 3 - чашечки, 4 - анемометр, 5 - основание

Программное обеспечение

Датчики ДСНВ-А имеют встроенное программное обеспечение «wind_sensor_a.hex» и автономное «Sensors.exe» программное обеспечение, которое обеспечивает сбор, обработку, проверку состояния и настройку датчиков ДСНВ-А.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на этикетку рядом с заводским номером, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Сведения о методах измерений

приведены в разделе 2 «использование по назначению» Руководства по эксплуатации «Датчик скорости и направления ветра ДСНВ-А» ИСАТ.416136.006 РЭ.

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта от 25 ноября 2019 г. № 2815;

Технические условия ИСАТ.416136.006 ТУ «Датчики скорости и направления

ветра».
