Контроллеры проектно-компонуемые Дон-Турбо (далее по тексту - контроллеры) предназначены для измерений сигналов от первичных измерительных преобразователей (датчиков) в виде силы и напряжения постоянного тока, электрического сопротивления, частотно-импульсных сигналов, а также для воспроизведений аналоговых сигналов в виде силы и напряжения постоянного тока.
Принцип действия контроллеров основан на аналого-цифровом преобразовании (АЦП) сигналов силы и напряжения постоянного тока, электрического сопротивления, частотноимпульсных сигналов, цифро-аналоговом преобразовании (ЦАП) сигналов силы и напряжения постоянного тока с целью дальнейшего вычисления значений энергетических параметров, сбора, хранения, обработки, контроля и передачи полученной информации в автоматизированных системах учета энергоносителей по проводным и беспроводным каналам связи и управления исполнительными механизмами.
Контроллеры построены по модульному принципу и представлены в четырех исполнениях корпуса, отличающихся составом, типом монтажа, материалом корпуса, наличием интерфейсов связи.
Конструкция контроллеров позволяет встраивать их в стандартные электротехнические, монтажные шкафы или другое монтажное оборудование, защищающее от воздействия внешней среды, обеспечивающее подвод сигнальных проводов и ограничивающее доступ к контроллеру.
Контроллеры являются проектно-компонуемыми изделиями, которые проектируются для конкретных объектов.
Для связи с компонентами, периферийными устройствами, первичными измерительными преобразователями контроллеры имеют встроенную поддержку интерфейсов RS-232, RS-485, Ethernet, USB. , по каналам беспроводной связи GSM, GPRS, NB-IoT, NB-Fi, LoRa, по протоколам ModBus RTU, ModBus TCP, HART.
Контроллеры изготавливаются в следующих модификациях: Дон-Турбо КПК-1, Дон-Турбо КПК-2, Дон-Турбо КПК-3 и Дон-Турбо КПК-4
Структура условного обозначения модификаций контроллеров представлена на рисунке 1.
Дон-Турбо КПК-Х-Х-ХХХХХХ
Исполнение: -
1 - мепш-члическии шкаф {1F65}
2- ме?)1(1.1.1Ьчечкин корпус (IP20)
3- няастмассовый корпус (IF54)
4-корпус под DhV-рейку (SF20)
Питание: -
1- о»> 22ОБ+<г/ккумулягиорная батарея
2- от 24В
3- автономное тпнание
Количество цифровые интерфейсов: -
табл. I
Количество дискретных входов: -
табл. 1
Количество дискретных выходов: -
пшбл. I
Количество аналоговых входов: -
таЬл I
Количество аналоговых выходов: --
табл. 1
Беспроводной канал связи: -
0- omcvinct>ie\>e/u
1-CPRS
2- GPRS/CSD
3-NB-IoT
4- GPRS/'XB-IoT .5-LoRo
6- WiFi
Рисунок 1 - Структура условного обозначения модификаций контроллеров
Код, определяющий количество цифровых интерфейсов, дискретных и аналоговых входов/выходов, представлен в таблице 1.
Таблица 1 - Код, определяющий количество цифровых интерфейсов, дискретных и аналоговых входов/выходов
| Код | Количество цифровых интерфейсов, дискретных и аналоговых входов/выходов |
| 0 | 0 |
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| Код | Количество цифровых интерфейсов, дискретных и аналоговых входов/выходов |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 9 |
| A | 10 |
| B | 11 |
| C | 12 |
| D | 13 |
| E | 14 |
| F | 15 |
Заводской номер в виде цифрового обозначения наносится на каждый экземпляр контроллеров, в модификациях с исполнением корпуса КПК-4 наклейкой на корпус модуля, в остальных модификациях в виде металлического шильдика с нанесением лазером заводского номера контроллера, заводские номера присваиваются последовательно заводом изготовителем при производстве контроллеров.

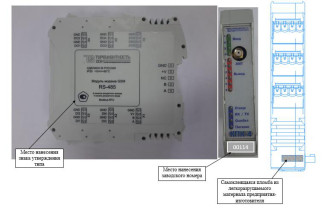

Общий вид контроллеров с указанием места нанесения заводского номера, места нанесения знака утверждения типа и мест пломбировки представлен на рисунках 2-5. Нанесение знака поверки на контроллеры не предусмотрено.
Самоклеящаяся пломба из легкоразрушаемого материала предприятия-изготовителя
□ OB
Дон--Цбо КП&2
Программное обеспечение (далее - ВПО) контроллеров является встроенным, записывается в энергонезависимую память модулей на этапе производства и не может быть изменено потребителем (недоступно).
Метрологические характеристики контроллеров нормированы с учетом влияния ВПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО контроллеров приведены в таблице 2.
Таблица 2 - Идентификационные данные ВПО контроллеров
| Идентификационные данные (признаки) | Значение для модификаций с исполнением корпуса | |||
| КПК-1 | КПК-2 | КПК-3 | КПК-4 | |
| (в зависимости от модуля) | ||||
| Идентификационное наименование ПО | KPK_1 | KPK_2 | KPK_3 | KPK_4_GSM KPK_4_RS485 KPK_4_DOUT_T KPK_4_DOUT_R KPK_4_DIN KPK_4_AOUT KPK_4_AIN |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | - | - | - | - |
Таблица 3 - Метрологические характеристики
| Назначение | Количество каналов | Диапазоны входного сигнала (разрядность) | Диапазоны выходного сигнала (разрядность) | Пределы допускаемой приведенной к диапазону измерений/ воспроизведений (у), абсолютной (А) погрешности измерений/ воспроизведений |
| Входной сигнал в виде силы постоянного тока | до 15 | от 0 до 5 мА от 4 до 20 мА от 0 до 20 мА | 24 бит | ±0,2 % (у) |
| Входной сигнал в виде напряжения постоянного тока | до 15 | от 0 до 5 В от 0 до 10 В от 0 до 24 В | 24 бит | ±0,2 % (у) |
| Входной сигнал в виде электрического сопротивления | до 15 | от 1 до 1000 Ом | 24 бит | ±0,2 % (у) |
| Входной сигнал в виде импульсов'1) | до 10 | от 0 до 9999999 | 32 бит | ±1,0 имп (А) |
| Выходной сигнал в виде силы постоянного тока | до 10 | 16 бит | от 0 до 20 мА от 4 до 20 мА от 0 до 5 мА | ±0,2 % (у) |
| Выходной сигнал в виде напряжения постоянного тока | до 10 | 16 бит | от 0 до 5 В от 0 до 10 В от -5 до 5 В от -10 до 10 В | ±0,2 % (у) |
| Х) При частоте следования импульсов от 1 Гц до 10 кГц. | ||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - переменный ток (для модификации с кодом питания 1) - номинальное напряжение, В | 220 |
| - частота, Гц | 50 |
| - постоянный ток (для модификации с кодом питания 2) - номинальное напряжение, В | 24 |
| - автономное питание (для модификации с кодом питания 3) - номинальное напряжение постоянного тока, В | 12 |
| Потребляемая мощность, ВА, не более | 40 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - для модификации с кодом исполнения корпуса 1 | от -30 до +60 |
| - остальные модификации | от -10 до +60 |
| Наименование характеристики | Значение |
| - относительная влажность при температуре окружающей среды, %, не более | 95, без конденсации |
| - атмосферное давление, кПа | влаги от 84,0 до 106,7 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - для модификации с кодом исполнения корпуса 1 | 320x210x165 |
| - для модификации с кодом исполнения корпуса 2 | 275x155x100 |
| - для модификации с кодом исполнения корпуса 3 | 250x165x80 |
| - для модификации с кодом исполнения корпуса 4 | 115x110x23 |
| Масса, кг, не более: - для модификации с кодом исполнения корпуса 1 | 9 |
| - для модификации с кодом исполнения корпуса 2 | 5 |
| - для модификации с кодом исполнения корпуса 3 | 3 |
| - для модификации с кодом исполнения корпуса 4 | 1 |
| Средняя наработка на отказ, ч, не менее | 80000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, любым технологическим образом на наклейку для модификаций с исполнением корпуса КПК-4, для других модификаций на металлический шильдик.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер проектно-компонуемый Дон-Турбо | - | 1 шт. |
| Руководство по эксплуатации | ТУ АС.426469.003 РЭ | 1 экз. |
| Паспорт | ТУ АС.426469.003 ПС | 1 экз. |
приведены в разделе 1.3 «Устройство и принцип работы» руководства по эксплуатации ТУ АС.426469.003 РЭ.
Нормативные, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1x10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.20.14-036-70670506-2022 «Контроллеры проектно-компонуемые Дон-Турбо. Технические условия».
