| Номер в госреестре | 89547-23 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | MONI |
| Изготовитель | nVent Thermal Belgium NV, Бельгия; Производственные площадки: "Rayleigh Instruments Limited", Соединенное Королевство; Jumo Automation, Германия; JUMO Regulation SAS, Франция |
| Год регистрации | 2023 |
| Срок свидетельства | 18.07.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры MONI (далее - датчики температуры) предназначены для измерений температуры электро-нагревательных цепей, а также температуры других объектов и сред во взрывоопасных и нормальных зонах.
Принцип действия датчиков температуры основан на свойстве платины изменять свое сопротивление с изменением температуры. Датчики температуры имеют чувствительный элемент, выполненный из платиновой проволоки и помещенный в защитную арматуру из нержавеющей стали.
Датчики температуры MONI выпускаются в модификациях MONI-РТ100-NH, МО№-РТ100-260/2, MONI-F^OO-EXE-SENSOR, MONI-РТЮО-ЕХЕ, MONI-РТЮО-ЕХЕ-АМВ, отличающихся диапазонами измерений температуры, схемой соединения, габаритными размерами, конструкцией, длиной монтажной части.
В датчиках температуры модификации М0№-РТ100-260/2 удлинительный кабель из фторополимера (радиус изгиба не более 20 мм), в модификации М0№-РТ100-МН кабель из силикона (радиус изгиба не более 5 мм) подключается к регистрирующему прибору через соединительную коробку. В датчиках температуры модификаций M0NI-РТ100-EXE, MONI-РТ100-EXE-SENSOR, MONI-РТ100-EXE-AMB, MONI-РТ100-260/2 чувствительный элемент вместе с удлинительным кабелем помещен в арматуру из нержавеющей стали (радиус изгиба не более 20 мм) и герметично подключен к соединительной коробке (кроме MONI-РТ100-EXE-SENSOR, MONI-РТ100-260/2). В модификации M0NI-РТ100-EXE-AMB защитная арматура усилена латунной трубкой.
Серийный номер наносится на маркировочную наклейку любым технологическим методом в виде цифрового или буквенно-цифрового кода на корпус для MONI-РТ100-EXE, MONI-РТ100-EXE-AMB, MONI-РТ100-NH; на бирку, прикреплённую к датчику температуры, любым технологическим методом в виде цифрового или буквенно-цифрового кода для MONI-РТ100-EXE-SENSOR, MONI-РТ100-260/2.
Нанесение знака поверки на датчики температуры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) датчиков температуры не предусмотрено.
Рисунок 3 - Общий вид модификации Рисунок 4 - Общий вид модификации

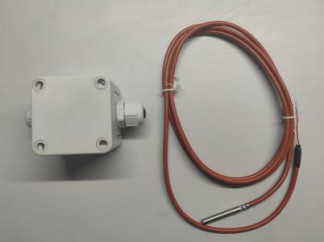

Рисунок 2 - Общий вид модификации MONI-РТ100-EXE
MONI-РТ 100-NH MONI-РТ 100-EXE-SENS0R
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||
| MONI- РТ100- NH | MONI- РТ100- 260/2 | MONI- РТ100- EXE SENSOR | MONI- РТ100- EXE | MONI- РТ100- EXE- AMB | |
| Диапазон измерений температуры, °С | от -50 до +180 | от -50 до +260 | от -100 до +500 | ||
| Условное обозначение НСХ преобразования по ГОСТ 6651-2009 | Pt100 | ||||
| Номинальное значение электрического сопротивления при температуре 0 °С (Re), Ом | 100 | ||||
| Температурный коэффициент сопротивления а, °С-1 | 0,00385 | ||||
| Класс допуска по ГОСТ 6651-2009 | B | ||||
| Пределы допускаемого отклонения электрического сопротивления от НСХ в температурном эквиваленте по ГОСТ 6651-2009, °С | ±(0,30+0,005-|t|) 1} | ||||
| t - значение измеряемой температуры, °С. | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | г | начение для модификации | |||
| MONI- РТ100- NH | MONI- РТ100- 260/2 | MONI- РТ100- EXE SENSOR | MONI- РТ100- EXE | MONI- РТ100- EXE- AMB | |
| Схема соединения | 2-х проводная | 3-х проводная | |||
| Габаритные размеры: -длина, мм, не более -длина чувствительного элемента, мм, не более -диаметр чувствительного элемента, мм, не более - соединительная коробка, (высота х длинахширина), мм, не более | 2000 50 6 (4,6- кабель) 65x65x57 | 2000 50 6 (4,8- кабель) | 2000* 50 3 | 2000* 50 3 80x75x55 | 130 (защитная трубка) 50 3 80x75x55 |
| Масса, кг, не более | 0,44 | ||||
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, при температуре +20 °С, %, не более | от -30 до +80 80 | от -40 до +75 85 | от -60 до +60 95 | от -60 до +60 95 | |
| Средняя наработка до отказа, ч | 59000 | ||||
| Средний срок службы, лет | 12 | ||||
| Маркировка взрывозащиты | - | 1Ex e IIC T6 Gb X Ex tb IIIC T85°C Db X 1Ex e IIC T6...T1 Gb X Ex tb IIIC T85°C...T585°C Db X | 1Ex e IIC T6 Gb X Ex tb IIIC T85°C Db X 1Ex e IIC T6...T1 Gb X Ex tb IIIC T85°C...T585°C Db X | 1Ex e IIC T6 Gb X Ex tb IIIC T85°C Db X | |
| * другая длина по заказу (маркировка SIND-YY-ZZZZ/MONI-PTK 7,7,7,77MONI-PT100-EXE-SENSOR-XXM, где YY - год выпуска, Z XXM - длина в метрах). | 30-EXE-XXM, SIN 777 - порядковы | ГО-YY-\ номер, | |||
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры MONI | MONI-PT100-NH, MONI-PT100-260/2, MONI-PT100-EXE, MONI-PT100-EXE-AMB, MONI-PT100-EXE-SENSOR | 1 шт |
| Паспорт | - | 1 экз. |
| Инструкция по монтажу | - | 1 экз. |
приведены в разделе 3.1 «Назначение» паспорта «Датчики температуры MONI. Паспорт».
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
«Датчики температуры MONI. Стандарт предприятия».
| Зарегистрировано поверок | 132 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
