| Номер в госреестре | 89551-23 |
| Наименование СИ | Системы лазерного сканирования |
| Обозначение типа СИ | АГМ-МС1 |
| Изготовитель | Общество с ограниченной ответственностью "АГМ Системы" (ООО "АГМ Системы"), г. Краснодар |
| Год регистрации | 2023 |
| Срок свидетельства | 21.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерного сканирования АГМ-МС1 (далее - системы) предназначены для измерения приращения координат и определения трехмерных координат точек земной поверхности, инженерных объектов и сооружений с борта транспортных средств.
Принцип действия систем основан на использовании вращающихся пар лазер/детектор, угол поворота которых измеряется кодовым датчиком (энкодером), установленным на оси вращения. При движении транспортного средства в трехмерном пространстве сканирующий пучок импульсного лазерного излучения направляется на объекты местности в плоскости, перпендикулярной оси вращения зеркала. Отраженные сигналы регистрируются приемником излучения и преобразуются в цифровую форму.
Система позиционирования состоит из ГНСС-приёмника и инерциального блока, с помощью которых определяются пространственные координаты и ориентация систем.
Данные измерений всех компонентов систем синхронизируются по времени и записываются на внешний накопитель данных.
Определение взаимного положения антенны ГНСС-приемника и инерциальной системы производится при изготовлении систем с использованием средств, не входящих в состав систем. Ориентация системы координат инерциальной системы относительно блока систем вычисляется при заводской калибровке инерциальной системы.
При постобработке по данным инерциальной навигационной системы вычисляется точная траектория движения систем в заданной системе координат (с учетом угловой ориентации в трехмерном пространстве), а по данным сканирующего блока строится цифровая трехмерная модель сканируемых объектов.
Конструктивно системы состоят из основных частей: сканирующего блока выполненного в моноблочном корпусе, который включает в себя лазерный дальнометрический сканер, предназначенный для измерений дальности от центра сканирования до точки отражения лазерных лучей от объекта и систему инерциальной навигации, содержащей высокоточный ГНСС-приемник и инерциальную систему, предназначенную для построения на основе результатов измерений цифровой трехмерной модели реальной поверхности сканируемых объектов; ГНСС-антенны осуществляющей непрерывный прием и обработку сигналов со спутников космических навигационных систем. Модификации АГМ-МС1.100 и АГМ-МС1.200 отличаются диапазоном сканирования. Данные модификации устанавливаются программно без вмешательства в конструкцию систем.
В передней части сканирующего блока расположен лазерный дальнометрический сканер.
На задней панели сканирующего блока расположены:
- один светодиодный индикатор;
- разъем для подключения внешнего питания;
- разъем для подключения внешней камеры;
- служебный разъем;
- функциональная кнопка для включения и выключения сканирующего блока;
- разъем для подключения внешней ГНСС-антенны;
- разъем для подключения внешнего накопителя данных;
- многофункциональный разъем.
На верхней панели сканирующего блока располагаются четыре монтажных отверстия.
Системы не имеют специальной пломбировки; все винты, обеспечивающие доступ к компонентам, которые могут повлиять на изменение характеристик системы, заливаются специальным лаком.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер систем размещается на корпусе сканирующего блока в числовом формате в виде гравировки.

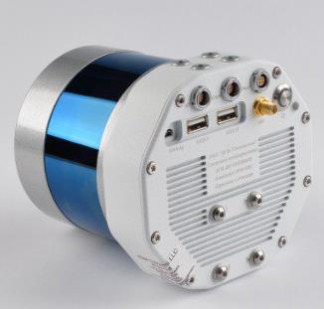

Общий вид сканирующего блока и ГНСС-антенны приведен на рисунке 1. Общий вид сканирующего блока с указанием места нанесения знака утверждения типа приведен на рисунке 2. Место размещения заводского номера приведено на рисунке 3.
Сканирующий блок ГНСС-антенна
Рисунок 1 - Общий вид сканирующего блока и ГНСС-антенны
Место нане сения знака утверждения типа
Место размещения заводского номера
В системах используется встроенное программное обеспечение (далее - ПО) ms1_fw, отвечающее за работу систем, а также AGM ScanWorks, использующееся для вывода точек лазерного отражения в системе координат WGS (UTM), ПО AGM PosWorks Web используется для расчета траектории в режиме постобработки по данным системы инерциальной навигации, базовых станций. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | ms1_fw | AGM ScanWorks | AGM PosWorks Web |
| Номер версии (идентификационный номер) ПО | 2.0 и выше | 5.0 и выше | 0.4.18 и выше |
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики для модификаций Х) | |
| Модификации | АГМ-МС1.100 | АГМ-МС1.200 |
| Диапазон сканирования, м | от 0,5 до 100 | от 0,5 до 200 |
| Доверительные границы абсолютной погрешности определения координат точек земной поверхности в заданной системе координат (при доверительной вероятности 0,67) 2), мм в плане по высоте | ±(15+0,510-3 L) 3) ±(l5+0,510-3 L) 3) | |
| Примечание: Х) Модификации АГМ-МС1.100 и АГМ-МС1.200 отличаются диапазоном сканирования. Данные модификации устанавливаются программно без вмешательства в конструкцию систем. 2) Системы обеспечивают заявленную точность определения координат точек земной поверхности в заданной системе координат при скоростях транспортного средства до 120 км/ч и использовании в качестве базовой станции ГНСС приемника с границами допускаемой абсолютной погрешности измерений приращений координат в режиме RTK 6+0,5 10-6D мм, где D -длина линии, вычисленная по измеренным приращениям координат в мм. Заданная система координат задается относительно точки установки базовой станции. 3) Где L - измеряемое расстояние, мм. | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики для модификаций | |
| Модификации | АГМ-МС1.100 | АГМ-МС1.200 |
| Угловое поле сканирования в горизонтальной плоскости, градус Х) | от 0 до 360 | |
| Напряжение питания постоянного тока, В внешний источник питания | от 9 до 18 | |
| Наименование характеристики | Значение характеристики для модификаций | |
| Модификации | АГМ-МС1.100 | АГМ-МС1.200 |
| Диапазон рабочих температур, °С | от -10 до +50 | |
| Габаритные размеры, мм, не более | ||
| сканирующий блок | ||
| длина | 124 | |
| ширина | 111 | |
| высота | 116 | |
| ГНСС антенна | ||
| диаметр | 25 | |
| высота | 56 | |
| Масса, кг, не более | ||
| сканирующий блок | 1,22 | |
| ГНСС антенна | 0,02 | |
| Примечание: | ||
| 1) Градус - единица измерений плоского угла. | ||
наносится на боковую панель сканирующего блока в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Таблица 3 - Комплектность систем
| Наименование | Обозначение | Количество |
| 1 Система лазерного сканирования в составе: | АГМ-МС1.100 или АГМ-МС1.200 | 1 комплект |
| 1.1 Сканирующий блок | 1 шт. | |
| 1.2 ГНСС антенна | 1 шт. | |
| 1.3 Внешняя батарея | 1 шт. | |
| 1.4 Зарядное устройство | 1 шт. | |
| 1.5 Кабель питания | 1 шт. | |
| 1.6 ГНСС кабель | 1 шт. | |
| 1.7 USB-накопитель | 1 шт. | |
| 2 Программное обеспечение (USB-накопитель) | AGM ScanWorks | 1 шт. |
| 3 Программное обеспечение (онлайн доступ) | AGM PosWorks Web | 1 шт. |
| 4 Система лазерного сканирования АГМ-МС1. Руководство по эксплуатации (USB-накопитель) | - | 1 экз. |
| 5 Система лазерного сканирования АГМ-МС1. Паспорт | - | 1 экз. |
приведены в главе 2 «Работа с системой» документа «Системы лазерного сканирования АГМ-МС1. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Система лазерного сканирования АГМ-МС1. Технические условия. ТУ 265112-00529612876-21.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
