| Номер в госреестре | 89552-23 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС |
| Изготовитель | Общество с ограниченной ответственностью "Группа Компаний КВОиТ" (ООО "ГК КВОиТ"), г. Самара |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
К резервуарам данного типа относятся резервуары модификации РВС-2000, зав. №92 и РВС-5000 зав. №№ 94, 95, 96, 97, которые представляют собой металлические сосуды в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.
Тип резервуаров - стальные вертикальные цилиндрические, с номинальной вместимостью 2000 и 5000 м3.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Заводские номера резервуаров наносятся аэрографическим способом на стенку резервуаров и типографским способом в паспорта.
Резервуары расположены на территории ТСБ-1 АО «Газпромнефть-ОНПЗ».

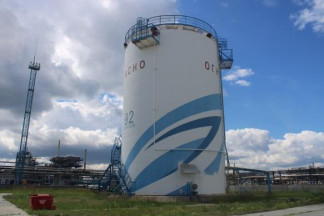

Общий вид резервуара стального вертикального цилиндрического РВС-2000 и резервуаров стальных вертикальных цилиндрических РВС-5000 представлены на рисунках 1 и 2.
Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-5000.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| зав. №92 | зав. №№ 94, 95, 96, 97 | |
| Номинальная вместимость, м3 | 2000 | 5000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 | ±0,10 |
Таблица 2 - Основные технические характеристики
| Значение | |||
| Наименование характеристики | зав. №92 | зав. №№ 94, 95, 96, 97 | |
| Габаритные размеры, мм, не более - высота резервуара | 18000 | 16730 | |
| - внутренний диаметр | 12320 | 20922 | |
| Рабочая среда | нефтепродукты | ||
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 | ||
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический зав. № 92 | РВС-2000 | 1 шт. |
| Резервуары стальные вертикальные цилиндрические зав. № 94, 95, 96, 97 | РВС-5000 | 4 шт. |
| Паспорт | - | 5 экз. |
| Градуировочная таблица | - | 5 экз. |
приведены в разделе 5 «Методика измерений» паспорта.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
