| Номер в госреестре | 89556-23 |
| Наименование СИ | Приборы для измерений отклонений формы и расположения поверхностей вращения |
| Обозначение типа СИ | Integra Course |
| Изготовитель | Акционерное общество "КАМАДИ" (АО "КАМАДИ"), г. Санкт-Петербург (производственная площадка: SHAANXI M&E TECHNOLOGY CO., LTD, Китай) |
| Год регистрации | 2023 |
| Срок свидетельства | 21.07.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений отклонений формы и расположения поверхностей вращения Integra Course (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Описание средств измерений
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп описывает траекторию действительного профиля исследуемой поверхности.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером и программным обеспечением.
Механическая часть включает в свой состав: шпиндель с рабочим столом для вращения, установки, центрирования и выравнивания контролируемой детали; датчик с щупом, механизм крепления и перемещения по оси X со шкалой, колонну со шкалой по оси Z, для обеспечения перемещения датчика по вертикали и горизонтали.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны;
- расчет максимального отклонения профиля;
- расчет отклонений профиля от номинального.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Приборы выпускаются пяти модификаций Integra Course A10, Integra Course A20, Integra Course S10, Integra Course S20, Integra Course S30, которые имеют ряд конструктивных особенностей. У приборов Integra Course A10 и Integra Course A20 перемещение датчика по оси X осуществляется вручную с помощью поворотной ручки, по оси Z с помощью джойстика.
Приборы Integra Course S10, Integra Course S20 и Integra Course S30 оснащаются приводами для моторизованного перемещения датчика по осям X и Z.
Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку (Рис. 2), в месте, указанном на рисунке 1.

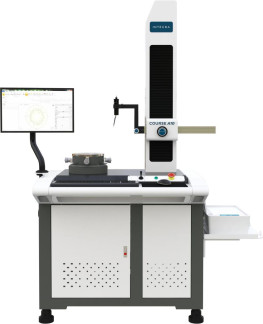

Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Место нанесения заводского номера Место нанесения знака утверждения типа
(б)
Место нанесения заводского номера Место нанесения знака утверждения типа
(в)
Место нанесения заводского номера есто нанесения знака утверждения типа
(г)
Место нанесения заводского номера есто нанесения знака утверждения типа
Модель;1г^едга Course S20
Сер. №: 2210203403
Дата производства: 20.10.2022
INTEGRA™
Рисунок 2 - Вид маркировочной таблички
Программное обеспечение RAD и RSY представляют собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений. Программное обеспечение функционирует в среде Windows и устанавливается на компьютер.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RAD и RSY |
| Номер версии (идентификационный номер) ПО | v.1 и выше |
| Цифровой идентификатор ПО | - |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики приборов Integra Course
| Модель Integra Course | A10 A20 | S10 S20 S30 |
| Диапазоны измерений отклонений от круглости, мкм | ±300 | ±500 |
| Пределы допускаемой абсолютной радиальной погрешности шпинделя1), мкм (где H - расстояние от поверхности рабочего стола, мм) | ±(0,025+ 6H/10 000), где H - расстояние от поверхности рабочего стола, мм | |
| Пределы допускаемой относительной погрешности измерений отклонений | ±3+(0,025+ 6H/10 000)/x»100, где х - измеренное значение | |
от круглости, %
Продолжение таблицы 2
| Пределы допускаемой абсолютной осевой погрешности1^ мкм (R -расстояние от центра вращения шпинделя, мм) | ±(0,025+ 6R/10 000), где R - расстояние от центра вращения шпинделя, мм | |
| Предел допускаемого отклонения от прямолинейности по оси Z, мкм - на длине 100 мм | - | 0,3 |
| 1) При следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 1-15, скорость вращения - 5 об/мин, с использованием стандартного датчика со щупом диаметром 2 мм. | ||
Таблица 3 - Технические характеристики приборов Integra Course
| Модификация прибора Integra Course | A10 | A20 | S10 | S20 | S30 |
| Диапазон перемещений по оси Z, мм | От 0 до 320/420/520/620 | От 0 до 350/500/620 | От 0 до 300/480/ 600 | ||
| Диапазон перемещений по оси X, мм | От 0 до 165 | ||||
| Диаметр рабочего стола, мм | 180 | 240 | 280 | ||
| Диапазон центрирования стола, мм | ±3 | ||||
| Диапазон нивелирования стола, ° | ±2 | ±1 | |||
| Наибольшая масса детали, кг | 20/30/40/55 | 20/30/40/55 | |||
| Наибольший диаметр детали, мм | 400 | 750 | 450 | ||
| Наибольший измеряемый диаметр, мм | 260 | 600 | 300 | ||
| Габаритные размеры, мм, не более - длина - ширина - высота | 1300 795 2000 | 1670 795 2000 | 1680 818 2000 | 1680 862 2000 | 1580 820 2000 |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц | От 210 до 230 50 | ||||
| Условия эксплуатации - Нормальная область значений температуры, °С - относительная влажность, %, не более | От + 18 до + 22 85 | ||||
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель прибора.
Таблица 4- Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Прибор для измерений отклонений формы и расположения поверхностей вращения | Integra Course A10/A20/S10/S20/S30 ( в зависимости от модификации) | 1 шт. |
| Щуп стандартный диаметром 2 мм | 1 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Методы измерений изложены в разделе 6.3 «Функции измерения» документа «Приборы для измерений отклонений формы и расположения поверхностей вращения Integra Course. Руководство по эксплуатации»
ГОСТ 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения»;
ТУ 26.51.66-001-67492082-2022 «Приборы для измерений отклонений формы и расположения поверхностей вращения Integra Course. Технические условия».
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
