| Номер в госреестре | 89557-23 |
| Наименование СИ | Приборы для измерений параметров контура и шероховатости поверхности |
| Обозначение типа СИ | Chotest |
| Изготовитель | Chotest Technology Inc., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 21.07.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений параметров контура и шероховатости поверхности Chotest (далее по тексту - приборы) предназначены для измерений профиля и (или) параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов и т.д.
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным, рубиновым или твердосплавным щупом и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор системы управления в виде профилей, числовых значений параметров шероховатости и геометрических параметров профилей.
Приборы выпускаются четырех модификаций: SJ5701, SJ5730, SJ5718, SJ5760, которые различаются назначением, метрологическими и техническими характеристиками, а так же набором измеряемых параметров.
Прибор состоит из блока привода, датчика, щупа, колонны с гранитным рабочим столом, установленным на массивное основание, системы управления для оценки результатов измерений на базе персонального компьютера (ПК).
На гранитном столе смонтирована колонна с вертикальными направляющими (ось Z), на которой установлен(ы) привод(ы) с горизонтальной направляющей (ось Х), на которую в свою очередь, крепится датчик с закрепленным на нем щупом (ось Z1). Управление всеми перемещениями осуществляется при помощи джойстика и меню на экране монитора.
Приборы модификаций SJ5701, SJ5730, SJ5760 оснащаются датчиками для измерений контура и шероховатости поверхности, прибор модификаций SJ5718 датчиком для измерений контура поверхности.
Универсальные столики для установки детали имеют поперечное перемещение и возможность нивелировки, поворота и наклона измеряемой детали, приборы оснащены также зажимными приспо^блениями в виде тисков.

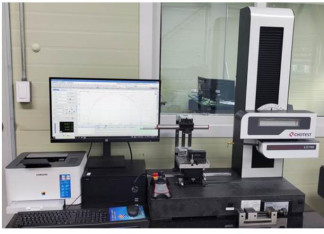

Общий вид приборов представлен на рисунке 1.
Пломбировка приборов от несанкционированного доступа не предусмотрена. Нанесение знака поверки на приборы не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения нанесен лазерным принтером на маркировочную табличку, которая расположена на передней панели основания приборов.
поверхности Chotest
Приборы имеют в своем составе программное обеспечение (ПО) ChotestSurf разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ChotestSurf |
| Номер версии (идентификационный номер) ПО | V3.0 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения приборов «высокий» в соответствии с Р 50.2.077-2014
Метрологические и технические характеристики приборов приведены в таблицах 2-4
Таблица 2 - Метрологическиехарактеристики приборов
| Наименование характеристики | Значение | |||
| Модификация | SJ5701 | SJ5718 | SJ5730 | SJ5760 |
| При измерении контура поверхности | ||||
| Диапазон измерений линейных размеров по оси Z, мм | ±25 | ±30 | ±7 (при длине щупа 85 мм) ±8 (при длине щупаи 95 мм) ±10 (при длине щупа 110 мм) | ±25 |
| Разрешение по оси Z^™ | 0,01 | 0,1 | 0,0001 | 0,01 |
| Пределы допускаемой абсолютной погрешности линейных измерений по оси Z, мкм | ±(0,6+|4H|/100), где Н - измеряемая высота по оси Z, в мм | ±(0,6+|5H|/100), где Н - измеряемая высота по оси Z, в мм | <±(0,5+|6H|/100) где Н -измеряемая высота по оси Z, в мм | ±(0,6+|4H|/100), где Н - измеряемая высота по оси Z, в мм |
| Диапазон измерений линейных размеров по оси X, мм | От 0 до 200 | От 0 до 100 | От 0 до 100 | От 0 до 200 |
| Предел допускаемого отклонения от прямолинейности перемещения по оси X , мкм/мм | 0,4/100 | 0,5/100 | 0,3/100 | 0,5/100 |
| Разрешение по оси X, мкм | 0,01 | 0,1 | 0,001 | 0,01 |
| Пределы допускаемой абсолютной погрешности линейных измерений по оси X, мкм | ±(0,6+1,5L/100), где L в мм | ±(0,6+2L/100), где L в мм | ±(0,6+2L/100), где L в мм | ±(0,6+1,5L/100), где L в мм |
| Пределы допускаемой абсолютной погрешности измерений радиусов, мкм | ±(1+R/20), где R измеренное значение радиуса в мм | |||
| Радиус щупа | 25 мкм | 25 мкм | 25 мкм | 25 мкм |
| При измерении шероховатости поверхности | ||||
| Диапазон измерений параметра шероховатости Ra, мкм | От 0,05 до 12,5 | - | От 0,05 до 12,5 | От 0,05 до 12,5 |
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 200 | - | от 0 до 100 | от 0 до 200 |
| Диапазон измерений линейных размеров по оси Z, мкм | ±400 | - | ±7 (при длине щупа 85 мм) ±8 (при длине щупа 95 мм) ±10 (при длине щупа 110 мм) | ±80; ±40; ±20 |
| Разрешение по оси Z, мкм | 0,001 | - | 0,0001 | 0,004 (±80); 0,002 ( ±40); 0,001 (±20) |
| Предел допускаемого отклонения от прямолинейности перемещения по оси X мкм/мм | <0,15/20 <0,4/100 | - | 0,2/50; 0,3/100 | <0,3/20 <0,5/100 |
| Пределы допускаемой основной относительной погрешности измерений параметра Ra, мкм | ±2% + 4 нм | - | ±2% + 4 нм | |
| Параметры профиля | Ra, Rq, Rz, Rmax, Rpc, Rz-JIS, Rt, Rp, Rv, R3z, Rsm, Rs, Rsk, Rku, Rdq, Rlq, Rdc, RHSC, Rmr, Rz-L, Rp-L, R3z-L, Rdc-L, RMr-L, Pdc-L, PMr-LRk, Rpk, Rvk, Rpkx, Rvkx, Mr1, Mr2, A1, A2, Vo, P,W | - | Ra, Rq, Rz, Rmax, Rpc, Rz-JIS, Rt, Rp, Rv, R3z, Rsm, Rs, Rsk, Rku, Rdq, Rlq, Rdc, RHSC, Rmr, Rz-L, Rp-L, R3z-L, Rdc-L, RMr-L, Pdc-L, PMr-LRk, Rpk, Rvk, Rpkx, Rvkx, Mr1, Mr2, A1, A2, Vo, P,W | |
| Щуп | Угол 60°, радиус 2 -- 5 мкм (для шероховатости и контура) | - | Угол 60°, радиус 2 -- 5 мкм (для шероховатости и контура) |
| Фильтры | Гаусс, 2CR75 | ||
| Отсечка шага Хс, мм Отсечка шага Xs, мкм | 0,025; 0,08; 0,25; 0,8; 2,5; 8 выбирается 0,25; 0,8; 2,5; 8; 25 выбирается | ||
| Длина оценки, мм | n Хс, где п число базовых длин | ||
Таблица 3- Технические характеристики приборов
| Модификация Характеристики | SJ5701 | SJ5718 | SJ5730 | SJ5760 |
| Диапазон перемещений по оси Z, | От 0 до 450 | От 0 до 300 | От 0 до 300 | От 0 до 450 |
| мм | ||||
| Измерительное усилие, мН | От 3 до 4 | |||
| -при измерении шероховатости | От 1 до 2 | 0,75 | ||
| -при измерении контура | От 10 до 150 | 30 | От 10 до 150 | |
| Скорость перемещения датчика, | ||||
| мм/с | От 0 до 10 | |||
| Скорость измерения , мм/с | От 0,05 до 5 | |||
| Г абаритные размеры, мм, не более | ||||
| - ширина; | 450 | 350 | 350 | 450 |
| -высота; | 1000 | 850 | 850 | 1000 |
| - длина | 850 | 600 | 600 | 850 |
| Масса, кг, не более | 150 | 95 | 95 | 150 |
Таблица 4 - Эксплуатационные характеристики приборов
| Наименование характеристики | Значение |
| Условия эксплуатации: - нормальная область значений температуры, °С, -относительная влажность воздуха (без конденсата), % | от + 18 до + 22 от 10 до 70 |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | от 100 до 240 |
| -частота переменного тока, Гц | 50/60 |
| Мощность, В-А, Вт | 380 |
наносят на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 5- Комплектность приборов
| Наименование | SJ5701 | SJ5718 | SJ5730 | SJ5760 |
| Прибор для измерений параметров контура и шеро- | ||||
| ховатости поверхности Chotest | + | + | + | + |
| - блок привода для измерения контура; | + | + | + | |
| - блок привода для измерения шероховатости | + | + | + | |
| - блок привода с удлененной консолью и датчиком | + | + | + | |
| для измерения шероховатости | ||||
| Комбинированная мера для калибровки прибора | + | + | ||
| Комбинированная мера для калибровки прибора в | + | + | ||
| режиме измерения профиля | ||||
| Щуп L75-ZMY15 | + | + | + | |
| Щуп L75-RMY15 | + | + | + | |
| Мера шероховатости , Ra = 0,8 мкм | + | + | ||
| Комбинированный датчик DQ-30 | + | + | + |
| Наименование | SJ5701 SJ5718 SJ5730 SJ5760 |
| Электронный блок управления | + |
| Тиски | + |
| Предметный столик | + |
| Портативный джойстик | + |
| Программное обеспечение | + |
| Металлический кейс для принадлежностей | + |
| Руководство по эксплуатации | + |
| Сертификат и гарантийная карта | + |
Методы измерений изложены в разделах 3 «Измерение контура» и 5 «Измерение шероховатости» документа «Приборы для измерений параметров контура и шероховатости поверхности Chotest. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 6 ноября 2019 г. № 2657;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба», утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
Стандарт предприятия Chotest Technology Inc., Китай.
