Блоки аварийной защиты и сигнализации БАЗИС-21, 89558-23

89558-23
Блоки аварийной защиты и сигнализации БАЗИС-21 (далее по тексту БАЗИС-21) предназначены для измерений унифицированных сигналов напряжения и силы постоянного электрического тока (в том числе сигналов от пассивных токовых датчиков), частотноимпульсных, сигналов от термопар (ТП), термопреобразователей сопротивления (ТС); архивирования информации и индикации на цветном графическом дисплее; приема информации от других модулей и контроллеров серии БАЗИС; реализации блокировок и управляющих сигналов по запрограммированным алгоритмам; автоматического регулирования; звуковой и световой сигнализации при срабатывании технологических уставок, связи с другими устройствами посредством интерфейсов RS-485, Ethernet.
Карточка СИ
Номер в госреестре 89558-23
Наименование СИ Блоки аварийной защиты и сигнализации
Обозначение типа СИ БАЗИС-21
Изготовитель Акционерное общество "Экоресурс" (АО "Экоресурс"), г. Воронеж
Год регистрации 2023
Срок свидетельства 21.07.2028
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Блоки аварийной защиты и сигнализации БАЗИС-21 (далее по тексту БАЗИС-21) предназначены для измерений унифицированных сигналов напряжения и силы постоянного электрического тока (в том числе сигналов от пассивных токовых датчиков), частотноимпульсных, сигналов от термопар (ТП), термопреобразователей сопротивления (ТС); архивирования информации и индикации на цветном графическом дисплее; приема информации от других модулей и контроллеров серии БАЗИС; реализации блокировок и управляющих сигналов по запрограммированным алгоритмам; автоматического регулирования; звуковой и световой сигнализации при срабатывании технологических уставок, связи с другими устройствами посредством интерфейсов RS-485, Ethernet.

Описание

БАЗИС-21 представляет собой один корпус щитового монтажа Принцип действия БАЗИС-21 основан на преобразовании измеряемых величин в цифровой код в модулях ввода, передачи кода в процессорный модуль, обработки его в соответствии с пользовательской конфигурацией и выдачи управляющего воздействия посредством модулей вывода.

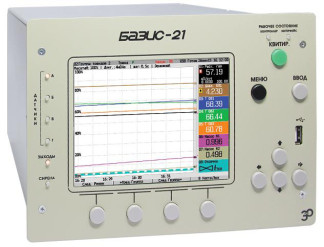

Общий вид БАЗИС-21 показан на рисунке 1.

\

Базис-21    Т~

Заводской номер БАЗИС-21 указывается в формате числового кода в паспорте и на корпусе. Место расположения заводского номера показано на рисунке 2.

Пломбирование БАЗИС-21 не предусмотрено.

Нанесение знака поверки на БАЗИС-21 не предусмотрено.

Программное обеспечение

Структура программного обеспечения (ПО) БАЗИС-21 включает метрологически незначимую часть (ПО верхнего уровня, пользовательскую конфигурацию) и метрологически значимую часть, которая реализуется в микроконтроллерах измерительных модулей и состоит из подпрограмм измерения, обработки и хранения аналоговых сигналов.

Идентификационные данные метрологически значимого ПО БАЗИС-21 приведены в таблице 1.

Конструкция БАЗИС-21 и способ коррекции ПО исключают возможность несанкционированного влияния на ПО и измерительную информацию.

Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики БАЗИС-21 нормированы с учётом ПО.

Таблица 1 - Идентификационные данные метрологически значимого ПО БАЗИС-21

Наименование ПО

Идентифи

кационное

наименование

ПО

Номер

версии

ПО

Цифровой

идентификатор

ПО

Алгоритм

вычисления

цифрового

идентификатора

Подпрограмма измерения аналоговых сигналов

measurement

не ниже 1.02

-

-

Подпрограмма обработки аналоговых сигналов и хранения значений

processing

не ниже 1.00

Подпрограмма передачи значений

transmission

не ниже 1.00

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики БАЗИС-21

Наименование

характеристики

Диапазон преобразований аналоговых сигналов

Выходной

сигнал

Пределы допускаемой основной приведенной к диапазону измерений погрешности, %

1

2

3

4

Входные сигналы от частотно- импульсных датчиков

от 1 до 1000 Гц

16 бит

±0,05

от 1000 до 10000 Гц

±0,1

Входные сигналы силы постоянного тока

от 0 до 20 мА

±0,1

Входные сигналы от ТП 1 2)

L:от -150 до +700°С (от -7,831 до +57,859 мВ)

К: от -150 до +1300 °С (от -4,913 до +52,410 мВ)

N:от -150 до +1300°С (от -3,336 до +47,513 мВ)

В: от +500 до +1800 °С (от 1,242 до 13,591 мВ)

S: от +200 до +1600 °С (от 1,441 до 16,777 мВ)

R: от +200 до +1600 °С (от 1,469 до 18,849 мВ)

А-1: от 0 до +2500 °С (от 0 до 33,640 мВ)

А-2: от 0 до +1800 °С (от 0 до 27,232 мВ)

1

2

3

4

Входные сигналы от ТП 1 2)

А-3: от 0 до +1800 °С (от 0 до 26,773 мВ)

Е:от -150 до +1000°С (от -7,279 до +76,373 мВ) T: от -150 до +400 °С (от -4,648 до +20,872 мВ) J: от -100 до +1200 °С (от -4,633 до +69,533 мВ)

16 бит

±0,1

Входные сигналы от ТС 3)

50П (а = 0,00391 °С-1): от -200 до +850 °С (от 8,62 до 197,58 Ом) Pt50 (а = 0,00385 °С-1), от -200 до +850 °С (от 9,26 до 195,24 Ом) 100П (а = 0,00391 °С-1): от -200 до +850 °С (от 17,24 до 395,16 Ом) Pt100 (а = 0,00385 °С-1), от -200 до +850 °С (от 18,52 до 390,48 Ом) 50М (а=0,00428 °С-1): от -180 до +200°С (от 10,27 до 92,8 Ом) 100М (а=0,00428 °С-1): от -180 до +200°С (от 20,53 до 185,60 Ом) 100Н (а=0,00617 °С-1): от -60 до +180 °С (от 69,45 до 223,21 Ом)

±0,1

Входные сигналы напряжения постоянного тока

от 0 до 100 мВ

±0,1

от 0 до 1 В от 0 до 10 В

±0,2

Примечания:

1.    Номинальные статические характеристики (НСХ) ТП по ГОСТ Р 8.585-2001.

2.    Для сигналов от ТП пределы допускаемой погрешности указаны с учетом погрешностей канала компенсации температуры холодного спая, но без учета погрешности компенсационного ТС.

3.    НСХ ТС по ГОСТ 6651-2009.

4.    Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые ±10 °С в диапазоне рабочих температур, не превышают пределы допускаемой основной погрешности.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры

электрического питания

напряжение переменного тока, В частота, Гц

220±22

50±1

потребляемая мощность, В-А

50

температура окружающего воздуха, °С

от +5 до +40

Рабочие условия эксплуатации

относительная влажность окружающего воздуха при температуре +30 °С и более низких температурах (без конденсации),

%

до 75

атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации и паспорта типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность БАЗИС-21

Наименование

Обозначение

Количество, шт.

Блок аварийной защиты и сигнализации*

БАЗИС-21*

1

Комплект монтажных и запасных частей

1

Руководство по эксплуатации на электронном носителе

5ДА2.407.007 РЭ

1

Паспорт

5ДА2.407.007 ПС

1

Комплект прикладного ПО на электронном носителе

-

1

*Состав и обозначение определяется спецификацией заказа

Сведения о методах измерений

приведены в разделе 3 документа руководство по эксплуатации 5ДА2.407.007 РЭ.

Нормативные документы

ГОСТ Р 51841-2001 «Программируемые контроллеры. Общие технические требования и методы испытаний»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;

ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования»;

ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;

ТУ4210-007-35846590-01 (5ДА2.407.007 ТУ) «Блок аварийной защиты и сигнализации БАЗИС-21. Технические условия».
