Логгеры данных MerMax DL (далее по тексту - логгеры) предназначены для измерений температуры окружающей среды (в т.ч. жидкости) при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.
Логгеры данных MerMax DL (далее по тексту - логгеры) предназначены для измерений температуры окружающей среды (в т.ч. жидкости) при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.
| Номер в госреестре | 89565-23 |
| Наименование СИ | Логгеры данных |
| Обозначение типа СИ | MerMax DL |
| Изготовитель | Общество с ограниченной ответственностью "Актион 360" (ООО "Актион 360"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 21.07.2028 |
| Описание типа | скачать |
Логгеры данных MerMax DL (далее по тексту - логгеры) предназначены для измерений температуры окружающей среды (в т.ч. жидкости) при хранении и транспортировке различной продукции, а также для измерений относительной влажности воздуха.
Принцип действия логгеров основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных или выносных первичных преобразователей (датчиков) температуры и относительной влажности.
Логгеры изготавливаются в следующих моделях: DL 110, DL 111, DL 120, DL 121, DL 112, DL 210, DL 220, DL 310. Модели логгеров различаются по метрологическим и техническим характеристикам, по типу датчика температуры, а также по конструктивному исполнению и наличию дополнительного канала измерений относительной влажности воздуха.
Каждый логгер является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (только для моделей DL 120, DL 121, DL 220) в течение заданных пользователем интервала регистрации и длительности записи. Считывание информации, накопленной в памяти устройств, а также запись в них новых установочных параметров, производится с помощью специального ПО, установленного на персональный компьютер через встроенный USB-разъём. Также возможно считывание информации в формате PDF-отчёта, формируемого автоматически при подключении к компьютеру без использования дополнительного ПО. Логгеры позволяют установить пороговые значения, при нарушении которых выдаётся информационный сигнал.
Логгеры моделей DL 110, DL 120, DL 210, DL 220, DL 310 конструктивно выполнены в виде компактного моноблока из поликарбоната со встроенным датчиком температуры, встроенным датчиком относительной влажности (DL 120, DL 220), имеют ЖК-дисплей с отображением измеряемой температуры и относительной влажности (в зависимости от модели).
Логгеры моделей DL 111, DL 112 конструктивно выполнены в виде компактного моноблока из поликарбоната с внешним датчиком температуры, имеют ЖК-дисплей с отображением измеряемой температуры.
Логгеры модели DL 121 конструктивно выполнены в виде компактного моноблока из поликарбоната с внешним комбинированным датчиком температуры и относительной влажности, имеют ЖК-дисплей с отображением измеряемой температуры и относительной влажности.

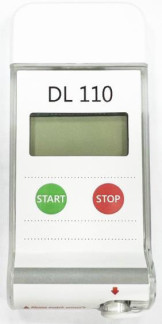

Общий вид логгеров данных MerMax DL представлен на рисунках 1-8. Цветовая гамма этикеток и материала корпусов логгеров, а также информация, содержащаяся на них и ЖК-дисплее (на русском и/или английском языках), может быть изменена по решению Изготовителя (Правообладателя), а также в соответствии с заказом.
Место нанесения заводского номера
Рисунок 6 - Общий вид логгеров данных MerMax DL модели DL 310
DL 120
Рисунок 2 - Общий вид логгеров данных MerMax DL модели DL 111
Рисунок 5 - Общий вид логгеров данных MerMax DL модели DL 112
Пломбирование логгеров не предусмотрено. На каждый логгер нанесён индивидуальный неповторяющийся заводской номер в буквенно-цифровом формате в виде наклейки на корпус, также этот номер неизменяемо прописан во внутреннюю электронную память логгеров. Конструкция логгеров не предполагает нанесение знака поверки на этикетку средства измерения.
Место нанесения заводского номера
Программное обеспечение (ПО) логгеров состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в логгер на предприятии-изготовителе во время производственного цикла. Конструкция СИ и структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные встроенного ПО логгеров моделей DL 110, DL 111, DL 120, DL 121 представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
firmware |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
V1.8 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Идентификационные данные встроенного ПО логгеров модели DL 112 представлены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
firmware |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
V1.4 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Идентификационные данные встроенного ПО логгеров моделей DL 210, DL 220 представлены в таблице 3.
Таблица 3
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
firmware |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
V2.2 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Идентификационные данные встроенного ПО логгеров модели DL 310 представлены в таблице 4.
Таблица 4
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
firmware |
|
Номер версии (идентификационный номер) программного обеспечения, не ниже |
V2.5 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономная часть ПО MerMax DataLog применяется для настройки таких параметров логгеров, как: количество пороговых значений, период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт). Первичная настройка параметров по умолчанию осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю, дальнейшая настройка осуществляется потребителем самостоятельно.
Метрологические и основные технические характеристики логгеров данных MerMax DL приведены в таблицах 5-12.
Таблица 5 - Метрологические и основные технические характеристики логгеров данных MerMax DL модели DL 110
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,3 (в диапазоне от -20 до +40 °С включ.) ±0,5 (в остальном диапазоне) |
|
Разрешающая способность, °С |
0,1 |
|
Программируемый интервал между измерениями |
от 10 с до 24 ч |
|
Напряжение питания постоянного тока, В |
3,6 (литиевая батарея, заменяемая) |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
102x46x21 |
|
Масса, г, не более |
60 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до 85 95 (без конденсации) |
|
Объем памяти, записей |
16 000 |
|
Средний срок службы, лет, не менее |
7 |
Таблица 6 - Метрологические и основные технические характеристики логгеров данных MerMax DL модели DL 111
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,3 (в диапазоне от -20 до +40 °С включ.) ±0,5 (в остальном диапазоне) |
|
Разрешающая способность, °С |
0,1 |
|
Программируемый интервал между измерениями |
от 10 с до 24 ч |
|
Наименование характеристики |
Значение |
|
Габаритные размеры корпуса (длина х ширина х высота), мм, не более |
102x46x21 |
|
Длина измерительной (монтажной) части внешнего датчика температуры, мм |
30 |
|
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм |
5 |
|
Длина соединительного кабеля внешнего датчика температуры, мм |
1410 |
|
Масса, г, не более |
60 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +85 95 (без конденсации) |
|
Объем памяти, записей |
16 000 |
|
Средний срок службы, лет, не менее |
7 |
|
MerMax DL модели DL 120 |
|
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -30 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,3 (в диапазоне от -20 до +40 °C включ.) ±0,5 (в остальном диапазоне) |
|
Разрешающая способность измерений температуры, °C |
0,1 |
|
Диапазон измерений относительной влажности, % |
от 10 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±3,0 (в диапазоне от 20 до 80 % включ.) ±5,0 (в остальном диапазоне) |
|
Разрешающая способность измерения относительной влажности, % |
0,1 |
|
Программируемый интервал между измерениями |
от 10 с до 24 ч |
|
Напряжение питания постоянного тока, В |
3,6 (литиевая батарея, заменяемая) |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
102x46x21 |
|
Масса, г, не более |
60 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +70 95 (без конденсации) |
|
Объем памяти, записей |
16 000 |
|
Средний срок службы, лет, не менее |
7 |
|
MerMax DL модели DL 121 |
|
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,3 (в диапазоне от -20 до +40 °С включ.) ±0,5 (в остальном диапазоне) |
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности, % |
от 10 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±3,0 (в диапазоне от 20 до 80 % включ.) ±5,0 (в остальном диапазоне) |
|
Разрешающая способность измерений относительной влажности, % |
0,1 |
|
Программируемый интервал между измерениями |
от 10 с до 24 ч |
|
Напряжение питания постоянного тока, В |
3,6 (литиевая батарея, заменяемая) |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
102x46x21 |
|
Длина измерительной (монтажной) части внешнего датчика температуры, мм |
30 |
|
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм |
5 |
|
Длина соединительного кабеля внешнего датчика температуры, мм |
1410 |
|
Масса, г, не более |
60 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +85 95 (без конденсации) |
|
Объем памяти, записей |
16 000 |
|
Средний срок службы, лет, не менее |
7 |
|
MerMax DL модели DL 112 |
|
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -196 до +150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,3 (в диапазоне от -20 до +40 °С включ.) ±0,5 (в остальном диапазоне) |
|
Разрешающая способность, °С |
0,1 |
|
Программируемый интервал между измерениями |
от 10 с до 24 ч |
|
Напряжение питания постоянного тока, В |
3,6 (литиевая батарея, заменяемая) |
|
Габаритные размеры корпуса (длина х ширина х высота), мм, не более |
102x46x21 |
|
Длина измерительной (монтажной) части внешнего датчика температуры, мм |
30 |
|
Диаметр измерительной (монтажной) части внешнего датчика температуры, мм |
5 |
|
Длина соединительного кабеля внешнего датчика температуры, мм |
1410 |
|
Масса, г, не более |
60 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
-30 до +85 95 (без конденсации) |
|
Объем памяти, записей |
16 000 |
|
Средний срок службы, лет, не менее |
7 |
|
MerMax DL модели DL 210 |
|
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Разрешающая способность, °С |
0,1 |
|
Программируемый интервал между измерениями |
от 10 с до 24 ч |
|
Напряжение питания постоянного тока, В |
3,0 (CR 14250) |
|
Габаритные размеры (длина х диаметр), мм, не более |
130x20 |
|
Масса, г, не более |
60 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +70 95 (без конденсации) |
|
Объем памяти, записей |
32 000 |
|
Средний срок службы, лет, не менее |
7 |
Таблица 11 - Метрологические и основные технические характеристики логгеров данных
|
MerMax DL модели DL 220 |
|
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Разрешающая способность измерений температуры, °С |
0,1 |
|
Диапазон измерений относительной влажности, % |
от 10 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±3,0 (в диапазоне от 20 до 80 % включ.) ±5,0 (в остальном диапазоне) |
|
Разрешающая способность измерения относительной влажности, % |
0,1 |
|
Программируемый интервал между измерениями |
от 10 с до 24 ч |
|
Напряжение питания постоянного тока, В |
3,0 (CR14250) |
|
Габаритные размеры (длина х диаметр), мм, не более |
130x20 |
|
Масса, г, не более |
60 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +70 95 (без конденсации) |
|
Объем памяти, записей |
32 000 |
|
Средний срок службы, лет, не менее |
7 |
Таблица 12 - Метрологические и основные технические характеристики логгеров данных MerMax DL модели DL 310
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (в диапазоне от -20 до +40 °С включ.) ±1,0 (в остальном диапазоне) |
|
Наименование характеристики |
Значение |
|
Разрешающая способность, °С |
0,1 |
|
Программируемый интервал между измерениями |
от 10 с до 24 ч |
|
Напряжение питания постоянного тока, В |
3,0 (CR2032, заменяемая) |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
80x25x21 |
|
Масса, г, не более |
35 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -30 до +70 95 (без конденсации) |
|
Объем памяти, записей |
32 000 |
|
Средний срок службы, лет, не менее |
7 |
наносится на титульный лист Руководства пользователя и/или паспорт логгера типографским способом.
Таблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Логгер данных |
MerMax DL (модель в соответствии с заказом) |
1 шт. |
|
Руководство пользователя |
- |
1 экз.(1) |
|
Паспорт |
- |
1 экз. |
|
Примечание: (1) - на партию изделий, поставляемых в один адрес |
||
приведены в разделе «Инструкция по эксплуатации» Руководства пользователя.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры углеводородов»;
ТУ 26.51.66-001-45368855-2022 Логгер данных MerMax DL. Технические условия.
| Зарегистрировано поверок | 1016 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
