Весы автомобильные "Магистраль-3", 89571-23

Назначение

Весы автомобильные «Магистраль-3» (далее - весы) предназначены для измерений массы транспортных средств (далее - ТС) в статическом режиме.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее эти сигналы преобразуются в цифровой код и обрабатываются. Результаты взвешивания индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой и/или на дисплее ПК.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или не сколько весовых платформ (секций), опирающихся на датчики, и индикатора/терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей).

В весах используются:

-    датчики весоизмерительные тензорезисторные С16А, C16i (регистрационный номерв Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер в ФИФ 67871-17) производство «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай;

-    датчики весоизмерительные тензорезисторные SQB (регистрационный номер в ФИФ 77382-20), датчики весоизмерительные тензорезисторные ZSF, ZSFY (регистрационный номер в ФИФ 75819-19) и датчики весоизмерительные тензорезисторные QS (регистрационный номер в ФИФ 78206-20), фирмы «Keli Sensing Technology (Ningbo) Co., Ltd», Китай;

-    датчики весоизмерительные тензорезисторные семейства single chear beam SH8 и семейства Column SBM14 (регистрационный номер в ФИФ 76409-19) ООО «Сиерра»,г. Москва;

-    датчики весоизмерительные тензорезисторные ST (регистрационный номер в ФИФ 68154-17) ООО «ЮУВЗ»,г. Уфа;

-    датчики весоизмерительные тензорезисторные семейства single chear beam, dual chear beam, column моделей H8C, HM9B, HM9E, BM14C, BM14G, HM14C, HM14H1, (регистрационный номер в ФИФ 55371-19), семейства Digital Load Cell, модель DBM14G (регистрационный номер в ФИФ 55634-19), производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай;

-    датчики весоизмерительные тензорезисторные МВ150 (регистрационный номер в ФИФ 44780-10), производство ЗАО «ВИК «Тензо-М», Россия, п. Красково.

В качестве индикатора в весах используются:

-    приборы весоизмерительные ВИП 2-1110 (модификации ВИП 2-1110/ВИП 2-1110А), производство ООО «Балтийские весы и системы», г. Санкт-Петербург;

-    приборы весоизмерительные ТИТАН (модификации ТИТАН 9, ТИТАН 3Ц/3ЦС, (регистрационный № 72048-18), производство ООО «ЗЕМИК», 344068, Ростовская обл., г. Ростов-на-Дону, ул. Погодина, д.35;

-    приборы весоизмерительные Микросим, модификации М0601-БМ-2 и М0601-БМ-3 (регистрационный №75654-19), производство ООО НПП «Метра», г. Обнинск;

-    приборы весоизмерительные С15010А (регистрационный номер в ФИФ № 50968-12), производство «СAS Corporation», Р. Корея;

-    приборы весоизмерительные DIS2116 (регистрационный номер в ФИФ 61809-15), производство «Hottinger Baldwin Messtechnik GmbH», Германия.

Управление весами осуществляется с помощью функциональной клавиатуры терминала и/или ПК. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, 4-20 mA, USB, WiFi, Ethernet/IP.

В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R76-1-2011:

-    устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

-    устройство автоматической установки на нуль (п.Т.2.7.2.3);

-    устройство первоначальной установки на нуль (п.Т.2.7.2.4);

-    устройство слежения за нулем (п.Т.2.7.3);

-    устройство уравновешивания тары (п.Т.2.7.4.1);

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    заводской номер;

-    дата выпуска;

-    контакты.

Заводской номер в цифровом формате наносится на металлическую маркировочную табличку методом гравировки.

Модификации весов при заказе имеют обозначения вида:

БВ3-С-Х-Н-Д-В,

где БВ3-тип весов;

С - присутствует всегда;

Х - величина максимальной нагрузки в т;

Н - длина ГПУ весов;

Д — количество диапазонов, интервалов:

1    — однодиапазонных весов;

2    — двухинтервальных весов.

В - взрывозащищенное исполнение с датчиками ST (производство ООО «ЮУВЗ») и с датчиками моделей H8C, HM9B, HM9E, BM14C, BM14G, HM14C, HM14H1, DBM14G (производство «Zhonghang Elektronik Measuring Instruments Co., LTD (ZEMIC)», Китай (в случае не взрывозащищенного исполнения индекс отсутствует).

Примеры записи при заказе: БВ3-С-60-18-1, БВ3-С-60/100-24-2-В.

Весы выпускаются в тринадцати модификациях, однодиапазонными, и двухинтервальными, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков.

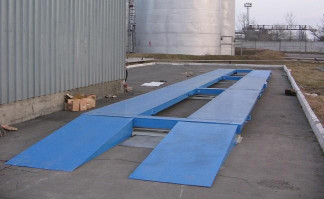

Общий вид ГПУ весов представлен на рисунках 1 и 2, терминалов (индикаторов) на

рисунке 3

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 4, 5.

ВИП 2-1110А    ВИП 2-1110

Рисунок 3 - Общий вид терминалов (индикаторов)

МИКРОСИМ    CI 5010А

DIS 2116

Рисунок 4 - Схема пломбировки индикаторов от несанкционированного доступа, обозначение

места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части. Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной в индикаторах, и загружается на заводе-изготовителе. ПО, устанавливаемое на ПК, защищено от преднамеренных и непреднамеренных изменений путем автоматического контроля идентификационных признаков при запуске программы, в том числе с использованием электронного ключа. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, как показано на рисунке 4, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на индикаторе.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ..................................................................средний

(III).

Значения Мах и Min, d, е, числа поверочных интервалов (n) при первичной поверке для однодиапазонных модификаций весов приведены в таблице 3, для двухинтервальных в таблице 4.

Таблица 3 - Метрологические характеристики

Таблица 5 - Метрологические характеристики

Таблица 6 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ фотохимическим способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические итехнические требования. Испытания;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.3-003-58879646-2022 Весы автомобильные «Магистраль-3». Технические

условия.
