Весы автомобильные TenzoCombi, 89575-23

Назначение

Весы автомобильные TenzoCombi (далее по тексту - весы) предназначены для измерений массы в статическом режиме автотранспортных средств (далее по тексту - ТС) и/или для измерений в движении полной массы ТС и нагрузок на отдельную ось или группу осей.

Описание

Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных тензорезисторных датчиков (далее по тексту - датчик), возникающих под действием силы тяжести взвешиваемого груза в пропорциональный электрический сигнал. Этот сигнал через распределительную коробку или напрямую поступает в электронный весоизмерительный прибор, где обрабатывается, и измеренное значение массы выводится на дисплей весоизмерительного прибора и/или передается через цифровые интерфейсы связи (RS232, RS422/485, USB, WiFi, Ethernet/IP) на ПК.

Конструктивно весы состоят из грузоприемного устройства (далее по тексту - ГПУ), имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и весоизмерительного преобразователя (в качестве весоизмерительного преобразователя может служить компьютер с предустановленной программой обработки данных, получаемых от цифровых датчиков напрямую или через весоизмерительный прибор).

ГПУ выполнено в виде металлической модульной конструкции с настилом, включающая в себя от 1 до 10 секций. ГПУ устанавливается на одном уровне с дорожным полотном или над ним. В случае установки над поверхностью дороги, ГПУ комплектуется средствами заезда и спуска (пандусами). ГПУ монтируется на асфальтобетонное, железобетонное или другое подготовленное основание.

Весоизмерительные датчики, используемые в составе весов:

-    датчики весоизмерительные тензорезисторные С, модификаций d6i, C16A (регистрационный номер в ФИФОЕИ 60480-15), производитель "Hottinger Baldwin Messtechnik GmbH", Германия;

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификаций H8C, HM9B, BM14G (регистрационный номер в ФИФОЕИ 55371-19), производитель "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай;

-    датчики весоизмерительные тензорезисторные Digital Load Cell, модификаций DBM14G, DHM9A, DHM9B, DHM14H1 (регистрационный номер в ФИФОЕИ 55634-19), производитель "Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай;

-    датчики весоизмерительные тензорезисторные С и Н, модификации H4 (регистрационный номер в ФИФОЕИ 53636-13), производитель ЗАО «ВИК «Тензо - М», Россия, п. Красково;

-    датчики весоизмерительные МВ150 (регистрационный номер в ФИФОЕИ 44780-10), производитель ЗАО «ВИК «Тензо - М», Россия, п. Красково;

-    датчики весоизмерительные цифровые МВЦ (регистрационный номер в ФИФОЕИ 4600810), производитель Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»), Московская обл., городской округ Люберцы, дачный поселок Красково;

-    датчики весоизмерительные тензорезисторные QS, модификаций QS, QS-D (регистрационный номер в ФИФОЕИ 78206-20), производитель "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай;

-    датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, модификаций ZSFY (регистрационный номер в ФИФОЕИ 75819-19), производитель "Keli Sensing Technology (Ningbo) Co., Ltd.", Китай;

Электронные весоизмерительные приборы, используемые в составе весов:

-    приборы весоизмерительные ТИТАН, модификаций ТИТАН 6, ТИТАН 9, ТИТАН 9п, ТИТАН 12, ТИТАН 12С, ТИТАН 3ЦС, ТИТАН 3Ц, ТИТАН Н12, ТИТАН Н12Ж, ТИТАН Н22С, ТИТАН Н22ЖС (регистрационный номер в ФИФОЕИ 72048-18), производитель ООО "ЗЕМИК", г.Ростов-на-Дону;

-    приборы весоизмерительные CI, BI, NT и PDI, модификации CI-5010A, CI-5200A, CI-200A, CI-200S/SC (регистрационный номер в ФИФОЕИ 50968-12), производитель Фирма "CAS Corporation", Корея;

-    приборы весоизмерительные Микросим, модификации М0808, М0600-С6 (регистрационный номер в ФИФОЕИ 75654-19), производитель Общество с ограниченной ответственностью Научно-производственное предприятие «Метра» (ООО НПП «Метра»), Калужская обл., г. Обнинск;

-    специализированное программное обеспечение, устанавливаемое на ПК, оснащенное защитой от изменения настроек (электронное пломбирование).

Управление весами осуществляется с помощью функциональной клавиатуры терминала/индикатора или ПК.

В весах предусмотрены следующие устройства и функции:

А) в режиме статического взвешивания в соответствии с ГОСТ OIML R 76-1-2011:

-    устройство полуавтоматической установки на нуль (пТ.2.7.2.2);

-    устройство автоматической установки на нуль (пТ.2.7.2.3);

-    устройство первоначальной установки на нуль (п.Т.2.7.2.4);

-    устройство слежения за нулем (п.Т2.7.3);

-    устройство уравновешивания тары (пТ.2.7.4.1);

Б) в режиме взвешивания в движении:

-    полуавтоматическое устройство установки нуля;

-    сигнализация о превышении допускаемой скорости движения ТС;

-    сигнализация о превышении максимальной нагрузки;

-    устройство автоматической регистрации нагрузки на оси, полной массы, даты и времени;

На ГПУ весов прикрепляется маркировочная табличка, содержащая следующую

информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    класс точности по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max);

-    значение минимальной нагрузки (Min);

-    значения поверочного интервала (е) и действительной цены деления (d);

-    знак утверждения типа средств измерений;

-    заводской номер;

-    класс точности при определении полной массы ТС;

-    класс точности при определении нагрузки на одиночную ось;

-    класс точности при определении нагрузки на группу осей;

-    максимальная рабочая скорость Vmax, км/ч;

-    минимальная рабочая скорость Vmin, км/ч;

-    максимальное число осей ТС Аmax.

Весы выпускаются однодиапозонными, двухинтервальными и трехинтвервальными в 10 различных модификациях, которые отличаются друг от друга значением максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков, электронных весоизмерительных приборов, исполнениями и габаритными размерами.

Весы при заказе имеют следующие обозначения:

Весы автомобильные TenzoCombi-[1]-[2]-[3]-[4]-[5]-[6], где:

TenzoCombi - Обозначение типа весов;

[1]    - назначение весов:

СД - весы, предназначенные для определения полной массы ТС в режиме статического взвешивания и определения полной массы ТС, нагрузки на ось и группу осей в движении;

СДО - весы, предназначенные для определения полной массы ТС в режиме статического взвешивания, статической нагрузки на отдельные оси и определения полной массы ТС, нагрузки на ось или группу осей в движении;

[2]    - значение максимальной нагрузки (Мах), т: 30, 40, 60, 80, 100, 150;

[3]    - габаритные размеры ГПУ в виде (длина/ширина), м:

-    длина ГПУ от 0,4 до 40;

-    ширина ГПУ от 0,5 до 10;

[4]    - класс точности при определении полной массы ТС при режиме взвешивания в движении: 0,5; 1; 5; 10;

[5]    - класс точности при определении нагрузки на ось или группу осей: B; D; F;

[6]    - исполнение весов (при наличии):

В - взрывозащитное исполнение, Ц - вариант исполнения грузоприемной платформы на цифровых датчиках.

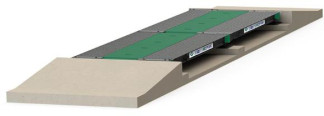

Общий вид ГПУ весов и место закрепления маркировочной таблички представлено на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на металлическую маркировочную табличку ГПУ ударным или гравировочным способом.

Общий вид электронных весоизмерительных приборов, применяемых в составе весов представлен на рисунках 2-5.

Рисунок 4 - Общий вид применяемого в весах прибора весоизмерительного Микросим М0600-С6

Рисунок 5 - Общий вид применяемых в весах приборов весоизмерительных CI, BI, NT и PDI

Для защиты от несанкционированного доступа к настройке и регулировке весов, которые могут повлиять на результаты измерений, осуществляется пломбировка электронных весоизмерительных приборов.

Схемы пломбировки от несанкционированного доступа приведены на рисунках 6-8.

Рисунок 6 - Схема пломбировки от несанкционированного доступа весов с применением приборов весоизмерительных CI, BI, NT и PDI

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) весов, необходимое для реализации процедуры взвешивания в статическом режиме является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

ПО весов с использованием персонального компьютера (далее по тексту - ПК) является автономным и состоит из метрологически значимой и метрологически незначимой части.

Для защиты электронных весоизмерительных приборов от несанкционированного доступа к метрологически значимой части ПО, параметрам регулировки и измерительной информации осуществляется пломбирование, согласно рисункам 6-8.

Для защиты ПК от несанкционированного доступа к метрологически значимой части ПО «SmartWeight», параметрам регулировки средства измерений, а также измерительной информации, используется разграничение прав доступа с помощью пароля.

Специализированное ПО расчета и индикации результатов измерений «SmartWeight» является автономным, не включает в себя компоненты аналого-цифрового преобразования, при взвешивании в движении реализует обработку входящего цифрового сигнала, поступающего от электронных весоизмерительных приборов весов, определение и индикацию измеряемых величин, отображение дополнительных (нормируемых) параметров движения ТС: скорости проезда, даты, времени и других параметров.

Идентификационным признаком встроенного ПО служит номер версии, который отображается на дисплее электронного устройства весов и дублируется в активном окне автономного ПО «SmartWeight» (опционно). Идентификационным признаком автономного ПО «SmartWeight» служит его наименование и номер версии, которые доступны для просмотра в рабочем окне программы.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014, уровень защиты автономного ПО - «средний».

Примечание:

* - данные недоступны, т.к. данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

** - обозначения «х», принимает значения от 0 до 9, не относится к метрологически значимой части ПО

Технические характеристики

1. Статический режим взвешивания

Таблица 3 - Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е) и числа поверочных интервалов (n) в статическом

Таблица 4 - Метрологические характеристики

Пределы допускаемой погрешности весов после выборки массы тары соответствует пределам допускаемой погрешности для массы нетто.

2. Режим взвешивания в движении

Таблица 5 - Значения Мах, Min, цены деления d, класса точности по ГОСТ 33242-2015 при определении полной массы ТС и при определении нагрузки на одиночную ось или на группу осей

Таблица 6 - Метрологические характеристики

MPE при определении полной массы ТС в движении и округленного до большего значения цены

деления:

а)    рассчитанному в соответствии с таблицей 6 и округленного до ближайшего значения цены деления;

б)    1dn - при первичной поверке, 2dn - при периодической поверке. где n - число осей при суммировании.

Таблица 7 - Метрологические характеристики

Пределы допускаемой погрешности (MPE) при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а)    значения в соответствии с таблицей 7, округлённого до ближайшего значения цены деления;

б)    1d - при первичной поверке, 2d - при периодической поверке.

Таблица 8 - Метрологические характеристики

Пределы допускаемого отклонения (MPD) от скорректированного среднего значения нагрузки на ось или от скорректированного среднего значения на группу осей для всех типов контрольных ТС кроме контрольного двухосного ТС с жесткой рамой в движении не превышают большего из следующих значений:

а)    значения в соответствии с таблицей 8, округлённого до ближайшего значения цены деления;

б)    1dn - при первичной поверке, 2dn - при периодической поверке, где n - число осей в группе, для одиночных осей n = 1.

Таблица 9 - Метрологические характеристики

Таблица 10 - Основные технические характеристики

Знак утверждения типа

наносится методом гравировки на металлическую маркировочную табличку, закрепленную на боковой стенке грузоприемного устройства и на титульный лист руководства по эксплуатации методом типографской печати.

Комплектность

Таблица 11 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Использование по назначению» Руководства по эксплуатации.

Нормативные документы

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

ГОСТ 33242-2015 «Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний»;

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-002-13019946-2022 «Весы автомобильные TenzoCombi. Технические условия».
