| Номер в госреестре | 89576-23 |
| Наименование СИ | Комплексы профилографические ADCP |
| Обозначение типа СИ | Енисей |
| Изготовитель | Общество с ограниченной ответственностью "ПЛАНЕТА ИНФО" (ООО "ПЛАНЕТА ИНФО"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 24.07.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы профилографические ADCP Енисей (далее - комплексы Енисей) предназначены для измерений скорости водного потока.
Комплексы Енисей состоят из профилографа и специального программного обеспечения «ADCPmeter». Профилограф состоит из первичного акустического преобразователя скорости и платы вычислителя, помещенных вместе с другими элементами конструкции в герметичный неразборный корпус со встроенной энергонезависимой памятью.
Профилограф может устанавливаться на буй, якорный фал, штангу, дно водоёма или плавсредство (тримаран или лодку) внутри которого предусмотрено специальное монтажное отверстие, а также опционально места для установки крепления источника питания, модуля связи и(или) модуля обработки сигналов.
Принцип действия комплексов Енисей при измерении скорости водного потока основан на эффекте Доплера. Четыре преобразователя излучают короткие импульсы вдоль узконаправленных лучей, эти же преобразователи фиксируют сигналы, отраженные от находящихся в воде взвешенных частицы (минеральные, планктон, пузырьки), полученный при этом сдвиг частоты используются для расчета текущей скорости потока.
Для обеспечения возможности получения результатов измерений в режиме реального времени комплекс Енисей оборудуется водонепроницаемым разъемом с серийным выходом RS-232.

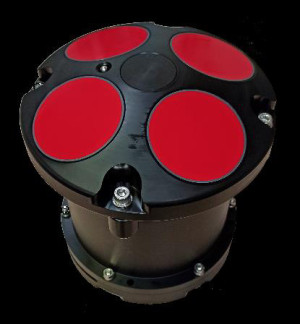

Общий вид комплекса Енисей с указанием места нанесения серийного номера приведен на рисунке 1.
Нанесение знака поверки на профилограф не предусмотрено. Серийный номер, состоящий из одной латинской буквы и двенадцати арабских цифр, первые и последние три из которых разделены точкой, наносится на корпус профилографа в виде этикетки.
Пломбирование комплекса Енисей не предусмотрено.
Комплексы Енисей имеют автономное «ADCPmeter.exe» программное обеспечение (ПО), предназначенное для отображения, настройки, обработки и хранения результатов измерений на ПК.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ADCPmeter.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.09 |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение |
| Диапазон измерений скорости водного потока, м/с | от 0,01 до 5,00 |
| Пределы допускаемой абсолютной погрешности измерений скорости водного потока, м/с | ±(0,1+0,01V)* |
| * V - измеренное значение скорости водного потока, м/с | |
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение постоянного тока, В | от 12 до 36 |
| Потребляемая мощность, Вт, не более | 8 |
| Интерфейсы связи | RS-232, COM-USB, Bluetooth (опционально), Wi-Fi (опционально) |
| Габаритные размеры, мм, не более - длина - диаметр | 270 220 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: -температура воды, °С | от -5 до +45 |
| Средняя наработка до отказа, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность комплекса Енисей
| Наименование | Обозначение | Количество |
| Комплекс профилографический ADCP | Енисей* | 1 шт. |
| Установочный CD или флэш накопитель с ПО | - | 1 шт. |
| Паспорт | 002.360.190-22 ПС | 1 экз. |
| Руководство по эксплуатации | 002.360.190-22 РЭ | 1 экз. |
| * Комплектация уточняется при заказе, осуществляется в соответствии с договором поставки | ||
приведены в разделе 7 «использование по назначению» руководства по эксплуатации «Комплексы профилографические ADCP Енисей» 002.360.190-22 РЭ.
Локальная поверочная схема для средств измерений средней скорости водного потока в диапазоне от 0,01 до 5,00 м/с;
Технические условия 002.360.190-22 ТУ «Комплексы профилографические ADCP Енисей».
