| Номер в госреестре | 89584-23 |
| Наименование СИ | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО "Симбирская энергосбытовая компания" №38 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Симбирская энергосбытовая компания" (ООО "СЭСК"), г. Ульяновск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ООО «Симбирская энергосбытовая компания» №38 (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающий в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
2-й уровень измерительно-вычислительный комплекс (ИВК), включающий в себя комплекс информационно-вычислительный «ИКМ-Пирамида» (ИВК «ИКМ-Пирамида»), устройство синхронизации времени УСВ-2, автоматизированные рабочие места персонала (АРМ), каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, специализированное программное обеспечение (ПО) «Пирамида 2000».
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Результаты измерения на выходе счетчика:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков по проводным линиям связи поступает на вход соответствующего GSM-модема, далее по основному каналу связи стандарта GSM на верхний уровень системы, где осуществляется хранение, накопление и обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов.
ИВК «ИКМ-Пирамида» обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.
Раз в сутки ИВК «ИКМ-Пирамида» формирует и отправляет отчеты участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии (ОРЭ) за электронно-цифровой подписью в формате XML-макетов в соответствии с регламентами ОРЭ, по коммутируемым телефонным линиям, каналу связи Internet через интернет-провайдера или сотовой связи.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации времени типа УСВ-2, непрерывно синхронизирующее собственную шкалу времени со шкалой всемирного координированного времени UTC (SU) по сигналам навигационной системы ГЛОНАСС.
ИВК «ИКМ-Пирамида» в автоматическом режиме (не реже 1 раза в сутки) сравнивает собственную шкалу времени со шкалой времени УСВ-2 и не зависимо от величины расхождения ИВК «ИКМ-Пирамида» производит синхронизацию собственной шкалы времени со шкалой времени УСВ-2. Пределы допускаемой абсолютной погрешности синхронизации фронта выходного импульса 1 Гц по сигналам от встроенного ГЛОНАСС -приёмника к шкале координированного времени UTC ±10 мкс.
Сравнение шкалы времени счетчиков со шкалой времени ИВК «ИКМ-Пирамида» осуществляется с периодичностью 1 раз в 30 минут. При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК «ИКМ-Пирамида» равного ±1 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчиков, ИВК «ИКМ-Пирамида» отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Заводской номер нанесен на маркировочную табличку типографским способом в виде цифрового кода, которая крепится на корпус ИВК «ИКМ-Пирамида».

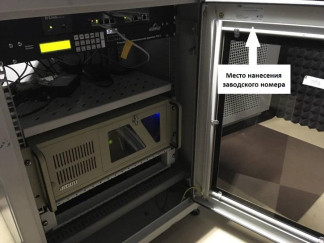

Общий вид ИВК «ИКМ-Пирамида» с указанием места нанесения заводского номера представлен на рисунке 1.
В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значения |
| 1 | 2 |
| Наименование ПО | «Пирамида 2000» |
| 1.Идентификационное наименование ПО | CalcClients.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | e55712d0b1b219065d63da949114dae4 |
| 2.Идентификационное наименование ПО | CalcLeakage.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | b1959ff70be1eb17c83f7b0f6d4a132f |
| З.Идентификационное наименование ПО | CalcLosses.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | d79874d10fc2b156a0fdc27e1ca480ac |
| 4.Идентификационное наименование ПО | Metrology.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 52e28d7b608799bb3ccea41b548d2c83 |
| 5.Идентификационное наименование ПО | ParseBin.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 6f557f885b737261328cd77805bd1ba7 |
| б.Идентификационное наименование ПО | ParseIEC.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 48e73a9283d1e66494521f63d00b0d9f |
| 7.Идентификационное наименование ПО | ParseModbus.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | c391d64271acf4055bb2a4d3fe 1f8f48 |
| 8.Идентификационное наименование ПО | ParsePiramida.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | ecf532935ca1a3fd3215049af1fd979f |
| 9.Идентификационное наименование ПО | SynchroNSI.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 530d9b0126f7cdc23ecd814c4eb7ca09 |
| 10.Идентификационное наименование ПО | VerifyTime.dll |
| Номер версии (идентификационный номер) ПО | 3 |
| Цифровой идентификатор ПО | 1ea5429b261fb0e2884f5b356a1d1e75 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Таблица 2- Состав измерительных каналов АИИС КУЭ
| к р е S о К | Наименование измерительного канала | Состав измерительного канала | |||
| Трансформатор тока | Трансформатор напряжения | Счетчик электрической энергии | В S | ||
| 1 | 2 | 3 | 4 | 5 | 6 |
| 1 | КТП-12/250 кВА 10кВ,РУ-0,4 кВ, ввод-0,4 кВ Т-1 | ТОП-М-0,66 кл.т. 0,5S 250/5 Рег.№ 71205-18 | - | Меркурий 234 ARTMX2-03 PBR.G кл.т. 0,5S/1 Рег.№ 75755-19 | |
| 2 | ТП-4069 10 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, руб.23, ВЛИ-0,4 кВ | ТТЕ кл.т. 0,5 200/5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS кл.т. 0,5S/1 Рег.№ 47560-11 | |
| 3 | ТП-4069 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, руб.2, ВЛИ-0,4 кВ | ТТЕ кл.т. 0,5 200/5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS кл.т. 0,5S/1 Рег.№ 47560-11 | 0 - О 7 2 5 % г. <и а »а и м а а к П - 0/ - 81 6 % и е а сч" PQ С |
| 4 | РП-6 кВ, ЗРУ-6 кВ, 1 с.ш. 6 кВ, яч.103, КЛ-6 кВ | ТПЛ-10 кл.т. 0,5 300/5 Рег.№ 1276-59 | НТМИ-6-66 кл.т. 0,5 6000/100 Рег.№ 2611-70 | ПСЧ-4ТМ.05МК.00 кл.т. 0,5S/1 Рег.№ 50460-18 | |
| 5 | КТП-037п 10 кВ, РУ-10 кВ, 2 с.ш. 10 кВ, яч.14 | ТПЛ-10с кл.т. 0,5 100/5 Рег.№ 29390-05 | НТМИ-6(10) кл.т. 0,5 10000/100 Рег.№ 50058-12 | Меркурий 234 ARTМ2-00 РВМ кл.т. 0,5S/1 Рег.№ 75755-19 | |
| 6 | ВЛ-10 кВ ПС 35 кВ Новоспасская - КТП-132п 10 кВ, оп.1, ПКУ-10 кВ | ТЛО-10 кл.т. 0,5S 50/5 Рег.№ 25433-11 | ЗНОЛП-НТЗ-10 кл.т. 0,5 10000/100 Рег.№ 69604-17 | Меркурий 230 ART-00 PQRSIDN кл.т. 0,5S/1 Рег.№ 23345-07 | |
| 7 | ТП-2231Г 6 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТИ кл.т. 0,5S 2000/5 Рег.№ 28139-12 | - | Меркурий 230 ART-03 PQRSIDN кл.т 0,5S/1 Рег. № 23345-07 | |
| 8 | ТП-1412Э 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | TI кл.т. 0,5 3000/5 Рег.№ 48529-11 | - | ПСЧ-4ТМ.05М.16 кл.т. 0,5S/1,0 Рег.№ 36355-07 | |
| 9 | ТП-1412Э 10 кВ; РУ-0,4 кВ, ввод-0,4 кВ Т-2 | TI кл.т. 0,5 3000/5 Рег.№ 48529-11 | - | ПСЧ-4ТМ.05М.16 кл.т. 0,5S/1,0 Рег.№ 36355-07 | |
| 10 | ВЛ-10 кВ ПС 35 кВ Красноборская - ТП-6100П 10 кВ, оп.259, ПКУ-10 кВ, КЛ-10 кВ | ТОЛ-10-I кл.т. 0,5 50/5 Рег.№ 15128-07 | ЗНОЛ-СЭЩ кл.т. 0,5 10000/100 Рег.№ 54371-13 | Меркурий 234 ARTM2-00 DPBR.G кл.т. 0,5S/1 Рег.№ 75755-19 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 11 | КТП Куз8-07 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТИ кл.т. 0,5 400/5 Рег.№ 28139-12 | Меркурий 236 ART-03 PQRS кл.т. 0,5S/1 Рег.№ 47560-11 | 0 - 0 Г- (N 5 4 % г. е а »а к % ев р и С - 1 о - 81 ю 41 % г. е р (N В С | |
| 12 | КТП Куз8-02 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | Т-0,66 кл.т. 0,5 200/5 Рег.№ 28649-05 | - | Меркурий 236 ART-03 PQRS кл.т. 0,5S/1 Рег.№47560-11 | |
| 13 | КТП Куз8-11 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1 | ТТН кл.т. 0,5S 1000/5 Рег.№ 75345-19 | - | Меркурий 236 ART-03 PQRS кл.т. 0,5S/1 Рег.№ 47560-11 | |
| 14 | ПС 110 кВ Фильтр, ЗРУ-6 кВ, 1 сш-6 кВ, яч.15, КЛ-6 кВ | ТПЛ-10-М У2 кл.т. 0,5 300/5 Рег.№ 47958-16 | НАМИ- 1 0 - 9 5 УХЛ2 кл.т 0,5 6000/100 Рег.№ 20186-05 | ПСЧ-4ТМ.05МК.12 кл.т. 0,5S/1 Рег.№ 64450-16 | |
| 15 | ПС 110 кВ Фильтр, ЗРУ-6 кВ, 4 сш-6 кВ, яч.24, КЛ-6 кВ | ТПЛ-10-М кл.т. 0,5 100/5 Рег.№ 22192-07 | НАМИ- 10-95 УХЛ2 кл.т 0,5 6000/100 Рег.№ 20186-05 | ПСЧ-4ТМ.05МК.12 кл.т. 0,5S/1 Рег.№ 64450-16 | |
| 16 | ТП-1730 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | Т-0,66 М УЗ/II кл.т. 0,5 400/5 Рег.№ 50733-12 | - | Меркурий 236 ART-03 PQRS кл.т. 0,5S/1 Рег.№ 47560-11 | |
| 17 | ТП-1731 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | T-0,66 кл.т. 0,5 400/5 Рег.№ 67928-17 | - | Меркурий 236 ART-03 PQRS кл.т. 0,5S/1 Рег.№ 47560-11 | |
| 18 | ТП-160 кВа №7 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | T-0,66 У3 кл.т. 0,5 300/5 Рег.№ 71031-18 | - | Меркурий 236 ART-03 PQRS кл.т. 0,5S/1 Рег. №47560-11 | |
| 19 | ТП-400 кВА №15 10 кВ, РУ-0,4 кВ, ввод-0,4 кВ Т-1 | ТТЕ кл.т. 0,5 400/5 Рег.№ 73808-19 | - | Меркурий 236 ART-03 PQRS кл.т. 0,5S/1 Рег.№ 47560-11 | |
| Примечания: 1 Допускается замена ТТ, ТН, счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 2 Допускается замена УСВ, ИВК «ИКМ-Пирамида» на аналогичные утвержденных типов. 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть. | |||||
| Номер ИК | Вид электрической энергии | Границы основной погрешности ±5 (%) | Границы погрешности в рабочих условиях, ±5 (%) |
| 1,7,13 | Активная | 1,1 | 1,7 |
| Реактивная | 1,8 | 3,4 | |
| 6 | Активная | 1,3 | 1,9 |
| Реактивная | 2,1 | 3,5 | |
| 4,5,10,14,15 | Активная | 1,3 | 3,0 |
| Реактивная | 2,1 | 5,1 | |
| 2,3,8,9,11,12,16-19 | Активная | 1,1 | 2,9 |
| Реактивная | 1,8 | 4,9 | |
| Пределы абсолютной погрешности смещения шкалы времени | |||
| компонентов СОЕВ АИИС КУЭ | относительно национальной | 5 | |
| шкалы координированного времени Российской Федерации UTC (SU), (±) с | |||
| Примечания: | |||
| 1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая). | |||
| 2 В качестве характеристик относительной погрешности указаны границы интервала, | |||
| соответствующие вероятности Р = 0,95 | |||
| 3 Границы погрешности результатов измерений приведены для cos9=0,8, токе ТТ, равном | |||
| 100% от 1ном для нормальных условий и при cos9=0,8, токе ТТ, равном 5 % от 1ном для | |||
| рабочих условий, при температуре окружающего воздуха в месте расположения счетчиков от +10 до +35 °С. | |||
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов | 19 |
| Нормальные условия параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота. Гц температура окружающей среды для счетчиков, °С | от 98 до 102 от 100 до 120 0,8 50 от +21 до +25 |
| Условия эксплуатации параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности соБф (sin9) - частота, Гц температура окружающей среды для ТТ, ТН. °С температура окружающей среды для счетчиков, °С ИВК «ИКМ-Пирамида», °С атмосферное давление, кПа относительная влажность, %, не более | от 90 до 110 от 1 до 120 от 0,5 инд. до 1 емк от 49,6 до 50,4 от -40 до +35 от +10 до +35 от +10 до + 35 от 84,0 до 107,0 80 |
| 1 | 2 |
| Надежность применяемых в АИИС КУЭ компонентов | |
| Счетчики: | |
| Меркурий 236 (рег.№47560-11): | |
| - среднее время наработки на отказ, ч, не менее | 220 000 |
| Меркурий 230 (рег.№ 23345-07): | |
| - среднее время наработки на отказ, ч, не менее | 150 000 |
| Меркурий 234 (рег.№ 75755-19): | |
| - среднее время наработки на отказ, ч, не менее | 320 000 |
| ПСЧ-4ТМ.05МК.00 (рег.№ 50460-18): | |
| - среднее время наработки на отказ, ч, не менее | 150 000 |
| ПСЧ-4ТМ.05М (рег.№ 36355-07): | |
| - среднее время наработки на отказ, ч, не менее | 140 000 |
| ПСЧ-4ТМ.05МК.12 (рег.№ 64450-16): | |
| - среднее время наработки на отказ, ч, не менее | 165 000 |
| УСВ-2: | |
| -среднее время наработки на отказ, ч, не менее | 35000 |
| ИВК «ИКМ-Пирамида»: | |
| - среднее время наработки на отказ, ч, не менее | 100000 |
| Глубина хранения информации | |
| Счетчики: | |
| Меркурий 236 (рег.№47560-11): | |
| - при времени интегрирования 30 мин, сут | 170 |
| Меркурий 230 (рег.№ 23345-07): | |
| - при времени интегрирования 30 мин, сут | 85 |
| Меркурий 234 (рег.№ 75755-19): | |
| - при времени интегрирования 30 мин, сут | 170 |
| ПСЧ-4ТМ.05МК.00 (рег.№ 50460-18): | |
| - при времени интегрирования 30 мин, сут | 113 |
| ПСЧ-4ТМ.05М (рег.№ 36355-07): | |
| - при времени интегрирования 30 мин, сут | 113 |
| ПСЧ-4ТМ.05МК.12 (рег.№ 64450-16): | |
| - при времени интегрирования 30 мин, сут | 113 |
| ИВК «ИКМ-Пирамида»: | |
| - данные измерений и журналы событий, лет, не менее | 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
- в журнале событий счетчика:
- параметрирования;
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчетчика;
- испытательной коробки;
- сервера ИВК «ИКМ-Пирамида»;
- защита на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на ИВК «ИКМ-Пирамида».
наносится на титульные листы формуляра на АИИС КУЭ типографским способом.
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
| Наименование | Обозначение | Количество, шт. |
| 1 | 2 | 3 |
| Трансформатор тока | ТОП-М-0,66 | 3 |
| ТТЕ | 9 | |
| ТПЛ-10 | 2 | |
| ТПЛ-10с | 2 | |
| ТЛО-10 | 3 | |
| ТТИ | 6 | |
| TI | 6 | |
| ТОЛ-10-I | 3 | |
| Т-0,66 | 6 | |
| ТТН | 3 | |
| ТПЛ-10-М У 2 | 2 | |
| ТПЛ-10-М | 2 | |
| Т-0,66 М У3/П | 3 | |
| T-0,66 У3 | 3 | |
| Трансформатор напряжения | НАМИ-10-95 УХЛ2 | 2 |
| ЗНОЛ-СЭЩ | 3 | |
| ЗНОЛП-НТЗ-10 | 3 | |
| НТМИ-6(10) | 1 | |
| НТМИ-6-66 | 1 | |
| Счетчик электрической энергии | Меркурий 234 ARTMX2-03 PBR.G Рег.№ 75755-19 | 1 |
| Меркурий 230 ART-00 PQRSIDN Рег.№ 23345-07 | 1 | |
| Меркурий 230 ART-03 PQRSIDN Рег.№ 23345-07 | 1 | |
| Меркурий 234 ARTM2-00 DPBR.G Рег.№ 75755-19 | 1 | |
| Меркурий 236 ART-03 PQRS Рег.№ 47560-11 | 9 | |
| ПСЧ-4ТМ.05М.16 Рег.№ 36355-07 | 2 | |
| ПСЧ-4ТМ.05МК.00 Рег.№ 50460-18 | 1 |
| 1 | 2 | 3 |
| ПСЧ-4ТМ.05МК.12 Рег.№ 64450-16 | 2 | |
| Меркурий 234 ARTM2-00 PBR.G Рег.№ 75755-19 | 1 | |
| Устройство синхронизации времени | УСВ-2 | 1 |
| Сервер | ИВК «ИКМ-Пирамида» | 1 |
| Документация | ||
| Формуляр | ФО 26.51/221/23 | 1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ООО «Симбирская энергосбытовая компания» №38. МВИ 26.51/221/23, аттестованной ООО «Энерготестконтроль». Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312560 от 03.08.2018.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
