| Номер в госреестре | 89586-23 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | SK700-2 |
| Изготовитель | Gilbarco GmbH, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 24.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные SK700-2 предназначены для измерений объёма нефтепродуктов (бензина, дизельного топлива), отпущенного в баки транспортных средств на автозаправочных станциях (АЗС).
Колонки топливораздаточные SK700-2 состоят из следующих основных элементов:
- счётчик поршневой С+ Meter, V Meter, V+ Meter либо счётчик объёмно-шнековый Ecometer;
- электронно-вычислительное устройство Sаndpiper-2 (Е101) либо Sandpiper-Apollo, поддерживающее протоколы передачи данных Two Wire и IFSF, расположенное в корпусе и имеющее степень защиты IP54 по ГОСТ 14254-2015;
- насосный агрегат с газоотделителем типа Gilbarco GPU-90 или Gilbarco GPU-
140;
- датчик импульсов SIP-II или ME01-04 (G), имеющий внутренний защитный переключатель, ограничивающий функцию записи калибровочных коэффициентов, что технически позволяет осуществлять калибровку отдельных рукавов колонок;
- раздаточный рукав с краном (длина раздаточного рукава зависит от заказа).
В зависимости от комплектации колонки топливораздаточные SK700-2 могут оснащаться: модулями для приёма платежей посредством карт оплаты, принтерами печати чеков, дополнительными информационными дисплеями, клавиатурами предварительной установки дозы, держателями кранов с замками, сигнальными лампами для отображения статуса заправки, считывателями штрих-кода и QR-кода, радиочастотной идентификацией RFID, модулем звукового оповещения выбранного сорта топлива Grade Announcer, датчиками открытия крышки блока гидравлики и блока электроники. Блок электроники может комплектоваться: контроллером Wi-Fi для возможности удаленной диагностики работы колонки, датчиками температуры и влажности, электронагревателем для устойчивой работы при отрицательных температурах окружающей среды. Колонки могут оснащаться дополнительными (сателлитными) стойками.
Колонки топливораздаточные SK700-2 могут быть оснащены системой газовозврата Mex 0544, Ml 1292, Vapor Vac, VAPORIX, VaporTEK.
Колонки могут быть оснащены модулем температурной компенсации (АТС), что позволяет производить автоматическую термокомпенсацию отпускаемого топлива, приведённого к температуре 15 °С.
Колонки топливораздаточные SK700-2 в зависимости от исполнения выпускаются одно- или двухсторонние, на каждой из сторон может быть от 1 до 6 раздаточных рукавов с возможностью применения системы затягивания.
Колонки топливораздаточные SK700-2 выпускаются со встроенным насосом или без насоса, в последнем случае применяется погружной насос в резервуаре.
Принцип действия колонок топливораздаточных SK700-2 состоит в следующем: топливо из резервуара при помощи насоса с газоотделителем через фильтр и приёмный клапан подаётся в счётчик (поршневой или объёмно-шнековый), из которого через раздаточный рукав с краном поступает в бак транспортного средства.
Информация об объёме нефтепродуктов, прошедшего через счётчик, при помощи преобразователя импульсов поступает в электронно-вычислительное устройство колонок топливораздаточных SK700-2, измеренное количество импульсов прямо пропорционально объёму топлива. На дисплее колонки отображается количество отпущенного топлива, его цена и стоимость.
Установка показаний в положение нуля на дисплее указателя разового учёта выданного количества топлива производится автоматически при снятии раздаточного крана, либо при нажатии клавиши выбора марки топлива.
К данному типу колонок топливораздаточных SK700-2 относятся две модификации: SK700-2, SK700-2/Horizon-2 (Horizon-2). Для модификации SK700-2/Horizon-2 (Horizon-2) информация на маркировочной табличке может быть представлена в виде: SK700-2/Horizon-2 или Horizon-2.
В состав каждой модификации может входить дополнительная (сателлитная) стойка SK700-2/Satellite и (или) SK/Satellite. Модификации отличаются внешним видом, габаритными размерами и массой.
Знак поверки наносится в виде оттиска клейма на пломбы, установленные на электронно-вычислительное устройство, датчик импульсов, плату для подключения датчика импульсов (при наличии), счётчик и дисплей указателя суммарного учёта (при наличии).
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочную табличку, крепящуюся на корпус, методом печати в виде цифрового обозначения.

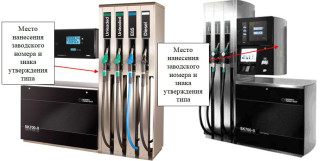

Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
б) SK700-2 с модулем для приёма платежей посредством карт оплаты
| Место | |
| нанесения | |
| заводского | |
| номера и | |
| знака | |
| утверждения | |
| типа |
в) SK700-2/Horizon-2 (Horizon-2)
| Место | ' " |
| нанесения | |
| заводского | W |
| номера и | |
| знака | |
| утверждения | тт |
| типа | вжшилш* |
счётчик счётчик (измеритель объёма) поршневой датчик импульсов
объёмно- С+ Meter, V Meter, V+ Meter
шнековый Ecometer
г) Схема пломбировки дисплея указателя д) Схема пломбировки платы для
суммарного учёта (при наличии) подключения датчика импульсов (при
наличии)
| \ Сторона 1 | Место | |
| Место нанесения | нанесения | |
| пломбы б виде | знака | |
| наклейки (до 12 штук) | поверки | |
Сторона 2
о © о
О @ о
к) Схема пломбировки модуля температурной компенсации (АТС) (при наличии)
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение
места нанесения знака поверки
ПО выполняет функции вычисления и отображения количества отпущенного топлива, управления режимами работы колонок, передачи результатов измерений в систему верхнего уровня.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Sаndpiper-2 (Е101) | Sandpiper-Apollo | |
| Идентификационное наименование ПО | SW E101 | SW Apollo |
| Номер версии (идентификационный номер) ПО | не ниже 29-04.05E | не ниже A30.1.16 |
| Цифровой идентификатор ПО (контрольная сумма) | 4FE0 | 8A51 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальный расход1^ л/мин | 40 50 70 80 100 | 1202) |
| Минимальный расход1^ л/мин | 4 | 8 |
| Минимальная доза выдачи, л | 2 | 5 |
| Пределы допускаемой относительной погрешности измерений объёма нефтепродуктов колонкой, % - при температуре окружающей среды и топлива от +15 °С до +25 °С - при температуре окружающей среды и топлива, выходящей за диапазон +15 °С до +25 °С | ±0,25 ±0,50 | |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерения объёма нефтепродуктов колонкой, настроенной на отпуск доз по средней температуре топлива в сезон при фактической температуре топлива, отличной от средней температуры топлива в сезон3): - не более чем на 5 °С, % - более чем на 5 °С, % | ±0,25 ±0,30 |
| ^Допускаемое отклонение расхода от номинального значения ±10 % 2)Номинальный расход зависит от давления в гидравлической системе; источниками гидравлического сопротивления могут служить опциональные компоненты колонки 3)При поверке по МИ 2895-2004. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Верхний предел показаний указателя разового учёта: - объём, л | 999 999 или |
| 9 999 999 | |
| - стоимость | 999 999 или |
| 9 999 999 | |
| - цена за 1 л | 9999 или 99999 |
| Цена деления указателя разового учёта: - объём, л | 0,01 |
| - стоимость, рубли | 0,01 |
| - цена за 1 л, рубли | 0,01 |
| Верхний предел показаний указателя суммарного учёта, л | 999 999 или 9 999 999 |
| Цена деления указателя суммарного учёта, л | 1 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230 !2,34,5, 400 !45°0 |
| - частота переменного тока, Гц | 50 |
| Габаритные размеры SK700-2, мм, не более1} - длина | 3075 |
| - ширина - высота | 580 2170 |
| Габаритные размеры SK700-2/Horizon-2 (Horizon-2), мм, не более1) | |
| - длина | 1200 |
| - ширина - высота | 580 2390 |
| Габаритные размеры SK/Satellite, мм, не более - длина | 180 |
| - ширина - высота | 520 1965 |
| Габаритные размеры SK700-2/Satellite, мм, не более | |
| - длина | 515 |
| - ширина - высота | 1033 2165 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - относительная влажность, %, не более - температура окружающей среды, °С - температура топлива2), °С | 98 от -40 до +55 от -40 до +55 |
| Маркировка взрывозащиты | II GB IIA T3 X |
| ^зависит от модификации колонки 2)зависит от вида топлива | |
наносится на маркировочную табличку колонки и титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка топливораздаточная | SK700-2 | 1 шт. |
| Раздаточный рукав с краном | - | по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Запасные части и принадлежности | - | по заказу |
приведены в п. 1.4 «Процесс заправки бензином и дизельным топливом» руководства по эксплуатации.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
Стандарт предприятия Gilbarco GmbH.
| Зарегистрировано поверок | 17 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
