Трансформаторы тока TPU, 89588-23

Назначение

Трансформаторы тока TPU (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты

Описание

Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы однофазные, по принципу конструкции - опорные, с литой изоляцией. Трансформаторы установлены в комплектные распределительные устройства (КРУ).

Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. На корпусе размещена табличка с указанием заводских номеров и технических данных.

К трансформаторам данного типа относятся трансформаторы тока модификации TPU 53.23 зав. № 1VLT5122048884, 1VLT5122048885, 1VLT5122048886, 1VLT5122048887, 1VLT5122048888, 1VLT5122048889; TPU 44.23 зав. №

1VLT5122035630, 1VLT5122035631,

1VLT5122035636,

1VLT5122035668,

1VLT5122035679,

1VLT5122035684,

1VLT5122035689,

1VLT5122035694,

1VLT5122035699,

1VLT5122035574,

1VLT5122035579,

1VLT5122035584,

1VLT5122035589,

1VLT5122035594,

1VLT5122035599,

1VLT5122035655,

1VLT5122035627,

1VLT5122035632,

1VLT5122035637,

1VLT5122035669,

1VLT5122035680,

1VLT5122035685,

1VLT5122035690,

1VLT5122035695,

1VLT5122035700,

1VLT5122035575,

1VLT5122035580,

1VLT5122035585,

1VLT5122035590,

1VLT5122035595,

1VLT5122035600,

1VLT5122035656,

1VLT5122035628,

1VLT5122035633,

1VLT5122035638,

1VLT5122035670,

1VLT5122035681,

1VLT5122035686,

1VLT5122035691,

1VLT5122035696,

1VLT5122035701;

1VLT5122035576,

1VLT5122035581,

1VLT5122035586,

1VLT5122035591,

1VLT5122035596,

1VLT5122035652,

1VLT5122035657,

1VLT5122035629,

1VLT5122035634,

1VLT5122035666,

1VLT5122035671,

1VLT5122035682,

1VLT5122035687,

1VLT5122035692,

1VLT5122035697,

1VLT5122035635,

1VLT5122035667,

1VLT5122035678,

1VLT5122035683,

1VLT5122035688,

1VLT5122035693,

1VLT5122035698,

TPU 43.23 зав. №1VLT5122035573, 1VLT5122035577, 1VLT5122035578,

1VLT5122035582,

1VLT5122035587,

1VLT5122035592,

1VLT5122035597,

1VLT5122035653,

1VLT5122035583,

1VLT5122035588,

1VLT5122035593,

1VLT5122035598,

1VLT5122035654,

1VLT5122035659,

1VLT5122035664,

1VLT5122035658,

1VLT5122035663,

1VLT5122035605,

1VLT5122035610,

1VLT5122035615,

1VLT5122035641,

1VLT5122035646,

1VLT5122035606,

1VLT5122035611,

1VLT5122035616,

1VLT5122035642,

1VLT5122035647,

1VLT5122035651; TPU 40.23 зав. № 1VLT5122035621, 1VLT5122035622, 1VLT5122035626, 1VLT5122036266,

1VLT5122036267,

1VLT5122036270, 1VLT5122036271, 1VLT5122036272, 1VLT5122036273, 1VLT5122036274.

Общий вид трансформаторов, место пломбирования и место нанесения заводского номера представлены на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеющуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1.

1VLT5122035660,

1VLT5122035665;

1VLT5122035607,

1VLT5122035612,

1VLT5122035614,

1VLT5122035640,

1VLT5122035645,

1VLT5122035650,

1VLT5122035620,

1VLT5122035625,

1VLT5122036269,

1VLT5122035617,

1VLT5122035643,

1VLT5122035648,

1VLT5122035618,

1VLT5122035623,

1VLT5122035661, 1VLT5122035662, TPU 40.23 зав. №1VLT5122035604, 1VLT5122035608, 1VLT5122035609,

1VLT5122035613,

1VLT5122035639,

1VLT5122035644,

1VLT5122035649,

1VLT5122035619,

1VLT5122035624,

1VLT5122036268,

Место нанесения заводского номера

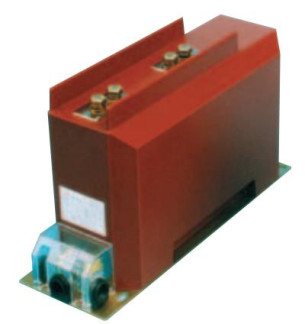

Рисунок 1 - Общий вид трансформатора тока TPU, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на табличку трансформатора и на паспорт - типографским способом.

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 9 «Порядок установки, подготовка к работе и порядок работы» технического описания и руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 27 декабря 2018 г. №2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
