Осциллографы цифровые VERDO SB1400 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Осциллографы цифровые VERDO SB1400 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
| Номер в госреестре | 89598-23 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | VERDO SB1400 |
| Изготовитель | Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 28.07.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые VERDO SB1400 (далее - осциллографы) предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании (АЦП) напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на цветном жидкокристаллическом дисплее в виде осциллограмм, эпюр, диаграмм и спектрограмм, на которых задаются параметры измерений. Синхронизация осуществляется от встроенного опорного генератора.
Осциллографы имеют 6 модификаций SB1401, SB1402, SB1403, SB1404, SB1405, SB14016, отличающиеся верхней частотой полосы пропускания и частотой дискретизации.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении.
Управление режимами работы и параметрами измерений осциллографов производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, Ethernet, RS-232 (опция).
На левой боковой панели осциллографов имеется выключатель питания и входное гнездо для шнура питания от электросети, на правой боковой панели - 2-а порта USB (порт «хост» и порт «устройство»), порт LAN и, опционально, порт VGA или порт СОМ.
Обозначение модели осциллографа в цифробуквенном формате из шести знаков и уникальный заводской номер в формате семи цифр наносится на самоклеющейся этикетке, помещенной на задней панели.

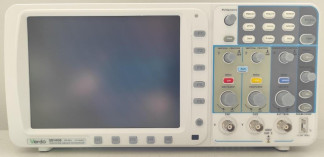

Общий вид передней и задней панелей осциллографов представлен на рисунках 1 и 2, фрагмент задней панели с указанием обозначения осциллографа и его заводского (серийного) номера в цифровом формате на самоклеющейся этикетке показан на рисунке 3.
Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования приведены на рисунке 2.
|
место пломбирования |
место нанесения знака |
место нанесения знака |
||
|
(стикер-наклейка) |
утверждения типа |
поверки |
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
SB1400 Firmware |
|
Номер версии (идентификационный номер) |
не ниже 2.3.1. |
Метрологические и основные технические характеристики осциллографов представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
2 |
|
Верхняя частота полосы пропускания 1), МГц SB1401, SB1402 SB1403, SB1404 SB1405, SB1406 |
100 200 300 |
|
Входное сопротивление Rbx, МОм |
1,00 ±0,02 |
|
Коэффициент развертки в последовательности 1-2-5, с/дел SB1401, SB1402 SB1403, SB1404, SB 1405, SB1406 |
от 2Т0-9 до 1-102 от Ы0-9 до 1-102 |
|
Количество делений вертикальной шкалы |
10 (±5 от центра) |
|
Коэффициент отклонения Ko, в последовательности 1-2-5 |
от 2 мВ/дел до 10 В/дел |
|
Пределы допускаемой относительной погрешности коэффициента отклонения 2), % |
±3,0 |
|
Пределы допускаемой относительной погрешности измерения временных интервалов |
±110-4 |
|
Примечания: 1) По уровню напряжения 0,707 (-3 дБ). Для Ko = 2 мВ/дел типовое значение верхней частоты полосы пропускания - 20 МГц. 2) После выполнения процедуры автоподстройки (Self-calibration) |
|
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
|
Электропитание от аккумулятора (опция), напряжение постоянного тока, В, не менее |
3,7 |
|
Потребляемая мощность, Вт, не более |
24 |
|
Габаритные размеры, мм ширинахглубинахвысота |
340x155x70 |
|
Масса, кг, не более |
1,82 |
|
Условия применения температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
наносится на заднюю панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф цифровой |
(модификация) |
1 шт. |
|
Пробник-делитель |
- |
2 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Опции и принадлежности |
по заказу |
по заказу |
|
Руководство пользователя |
- |
1 экз. |
приведены в главе 4 «Измерения» руководства пользователя.
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Ы0-1 до 2-109 Гц»;
ГОСТ Р 8.761-2011 «Государственная поверочная схема для средств измерений импульсного электрического напряжения».
